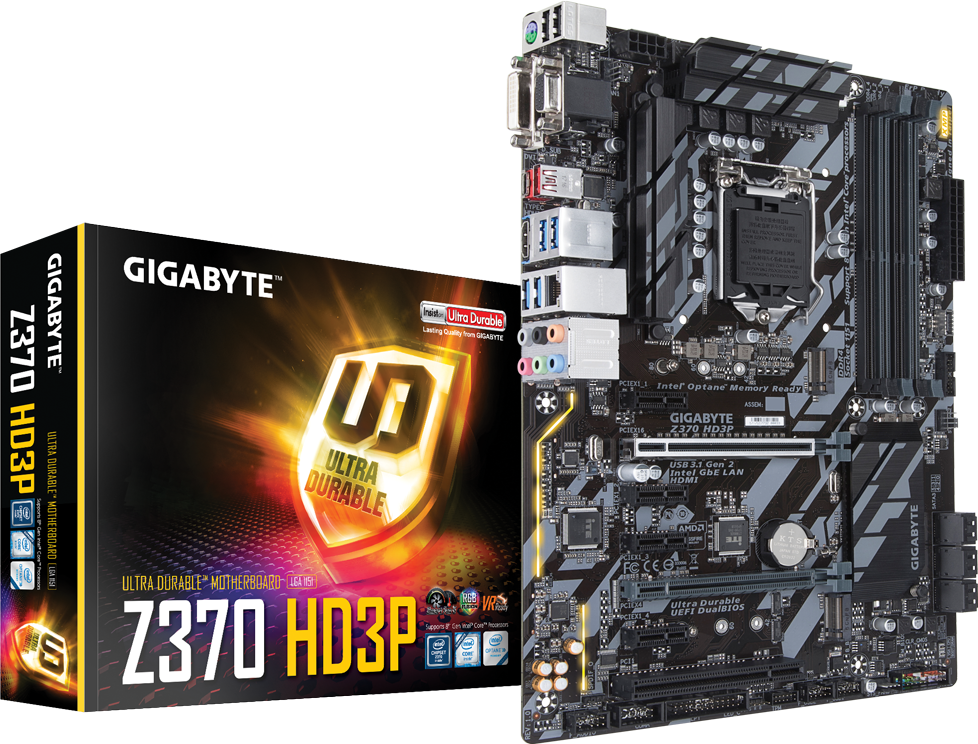

Z370 HD3P (Rev. 1.0)

Intel® Z370 Chipset
المزايا الرئيسيةالمواصفاتالدعمأخبار و جوائزاعرف المزيدWhere to Buy

المواصفات

  • المعالج
    1. تدعم الجيل الثامن من معالجات Core™ i7 Core™ i5 Core™ i3 من إنتل ذات الواجهة LGA1151
    2. تختلف الذاكرة المباشرة L3 باختلاف المعالج
    (رجاء معاينة "قائمة المعالجات المدعومة" لمزيد من المعلومات.)
  • الشريحة الرئيسية
    1. الشريحة الرئيسية Z370 Express من إنتل
  • الذاكرة
    1. 4 واجهات تركيب ذاكرة من النوع DDR4 DIMM تدعم حتى 64 GB من الذاكرة
    2. ذاكرة ذات تصميم بنائي ثنائى القنوات
    3. تدعم وحدات الذاكرة DDR4 بسرعات 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz
    4. تدعم وحدات الذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل فى وضع non-ECC)
    5. تدعم وحدات الذاكرة non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
    6. تدعم وحدات الذاكرة Extreme Memory Profile (XMP)
    (رجاء معاينة "قائمة وحدات الذاكرة" المدعومة لمزيد من المعلومات.)
  • الجرافيك المدمج
  • معالج الجرافيك المدمج-دعم معالج الجرافيك HD من إنتل:
    1. واجهة D-Sub تدعم درجة وضوح قصوى 1920x1200@60 Hz
    2. واجهة DVI-D تدعم درجة وضوح قصوى 1920x1200@60 Hz
      *لا تدعم واجهة DVI-D الاتصال بواجهة D-Sub عبر موائم.
    3. واجهة HDMI تدعم درجة وضوح قصوى 4096x2160@30 Hz
      *دعم الإصدار HDMI 1.4 و HDCP 2.2
    تدعم توصيل حتى ثلاث شاشات عرض في نفس الوقت
    ذاكرة مشاركة قصوى بسعة 1 GB
  • الصوت
    1. شريحة ALC1220 codec من Realtek®
    2. صوت فائق الوضوح
    3. 2/4/5.1/7.1 قنوات صوتية
    4. دعم مخارج الصوت الرقمى S/PDIF
  • الشبكة
    1. شريحة Intel® GbE (10/100/1000 Mbit)
  • واجهات تركيب الكروت
    1. واجهة PCI Express x16 تعمل بسرعة x16 (PCIEX16)
      * للحصول على أفضل أداء ممكن، عند توصيل كارت جرافيك PCI Express واحد، تأكد من توصيله بالواجهة PCIEX16
    2. واجهة PCI Express x16 تعمل بسرعة x4 (PCIEX4)
      * واجهة PCIEX4 تتقاسم نطاق تمرير البيانات مع واجهة M2Q_32G . عند تركيب وحدة تخزين SSD في واجهة M2Q_32G فإن واجهة PCIEX4 سوف تصبح غير متاحة.
    3. 4 واجهات PCI Express x1
      (تتوافق جميع واجهات PCI Express مع معايير PCI Express 3.0)
    4. واجهة PCI
  • تقنيات الجرافيك المتعدد
    1. دعم تقنيات AMD Quad-GPU CrossFireX™ 2-Way AMD CrossFire™
  • واجهات التخزين
  • الشريحة الرئيسية:
    1. واجهة M.2 (دعم Socket 3, M key, type 2242/2260/2280/22110 SATA , PCIe x4/x2 SSD) (M2A_32G)
    2. واجهة M.2 (دعم Socket 3, M key, type 2242/2260/2280 PCIe x4/x2 SSD) (M2Q_32G)
    3. 6 واجهات SATA 6Gb/s
    4. دعم التوصيل الشبكى للأقراص الصلبة RAID 0, RAID 1, RAID 5, and RAID 10
      *توجه إلى "1-7 الموصلات الداخلية" للدعم الخاص بواجهات M.2 , SATA
    جاهزة للعمل مع الذاكرة Optane™ من إنتل
  • واجهات USB
  • الشريحة الرئيسية+شريحة ASMedia® ASM2142 USB 3.1 Gen 2 :
    1. واجهة >USB Type-C™ على لوحة التوصيل الخلفية تدعم USB 3.1 Gen 2
    2. واجهة USB 3.1 Gen 2 Type-A (باللون الأحمر) على لوحة التوصيل الخلفية
    الشريحة الرئيسية:
    1. واجهة >USB Type-C™ مع دعم تقنية USB 3.1 Gen 1 متاحة من خلال واجهات توصيل USB الداخلية header
    2. 6 واجهات USB 3.1 Gen 1 (4واجهات بلوحة التوصيل الخلفية و2 واجهات من خلال وحدات توصيل USB الداخلية)
    3. 6 واجهات USB 2.0/1.1 (2واجهة بلوحة التوصيل الخلفية و4 واجهات من خلال وحدات توصيل USB الداخلية)
  • موصلات الدخل والخرج الداخلية
    1. واجهة توصيل طاقة رئيسية 24-pin ATX
    2. واجهة توصيل طاقة 8-pin ATX 12V
    3. 2 واجهة M.2 Socket 3
    4. 6 واجهات SATA 6Gb/s
    5. واجهة توصيل الطاقة لمروحة المعالج
    6. 3 واجات لمراوح النظام
    7. واجهة خيوط إضاءة RGB LED
    8. واجهة توصيل للوحة التوصيل الأمامية
    9. واجهة توصيل صوت للوحة التوصيل الأمامية
    10. واجهة USB Type-C™ مع دعم تقنية USB 3.1 Gen 1
    11. واجهة USB 3.1 Gen 1
    12. 2 واجهة USB 2.0/1.1
    13. واجهة خرج الصوت الرقمى S/PDIF
    14. واجهة Trusted Platform Module (TPM) (2x6 pin لوحدة GC-TPM2.0_S فقط)
    15. واجهة serial
    16. واجهة parallel
    17. واجهة تركيب موصل حذف قيم سيموس Clear CMOS
  • موصلات اللوحة الخلفية
    1. واجهة PS/2 لتوصيل لوحة المفاتيح/الفأرة
    2. واجهة D-Sub
    3. واجهة DVI-D
    4. واجهة HDMI
    5. واجهة USB Type-C™ مع دعم تقنية USB 3.1 Gen 2
    6. واجهة USB 3.1 Gen 2 Type-A (باللون الأحمر)
    7. 4 واجهات USB 3.1 Gen 1
    8. 2 واجهة USB 2.0/1.1
    9. منفذ توصيل شبكة RJ-45
    10. 6 مقابس صوتية ( السماعات المركزية / سماعات مكبر الصوت ، السماعات الخلفية ، السماعات الجانبية ، الدخل الصوتي / ميكروفون ، الخرج الصوتي)
  • وحدة تحكم الدخل والخرج
    1. الشريحة iTE I/O
  • مراقبة المكونات
    1. مراقبة الطاقة الكهربية
    2. مراقبة درجة الحرارة
    3. مراقبة سرعة دوران المروحة
    4. تحذير عند إرتفاع درجة الحرارة
    5. تحذير عند تعطل المروحة
    6. التحكم بسرعة المروحة
      * دعم التحكم بسرعة المروحة (مضخة الماء) يعتمد على نوع المروحة (مضخة الماء) المستخدمة.
  • وحدة التشغيل الرئيسية
    1. وحدتي ذاكرة Flash بسعة 128 Mbit
    2. استخدام بتصريح من AMI UEFI BIOS
    3. دعم وحدتى بايوس DualBIOS™
    4. دعم الأنظمة PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • المزايا الفريدة
    1. دعم مركز التطبيقات
      *قد تختلف التطبيقات المتاحة بمركز التطبيقات باختلاف موديل اللوحة الرئيسية. كما قد تختلف الوظائف الخاصة بكل تطبيق تبعاً لمواصفات اللوحة الرئيسية.
      3D OSD
      @BIOS
      AutoGreen
      BIOS Setup
      Color Temperature
      Cloud Station
      EasyTune
      Easy RAID
      Fast Boot
      Game Boost
      ON/OFF Charge
      Platform Power Management
      RGB Fusion
      Smart Backup
      Smart Keyboard
      Smart TimeLock
      Smart HUD
      System Information Viewer
      USB Blocker
      V-Tuner
    2. دعم Q-Flash
    3. دعم Xpress Install
  • البرامج المجانية
    1. Norton® Internet Security (OEM version)
    2. برنامج cFosSpeed
  • نظام التشغيل
    1. دعم Windows 10 64-bit
  • حجم المنتج
    1. حجم ATX بأبعاد 30.5cm x 22.5cm
  • ملحوظة
    1. نتيجة لإختلاف حالات دعم نظام التشغيل Linux من قبل مصنعي الشرائح الإلكترونية، يرجى تحميل برامج التثبيت الخاصة بنظام التشغيل Linux من المواقع الإلكترونية الخاصة بمصنعي الشرائح الإلكترونية أو من المواقع المتخصصة ببرامج التثبيت.
    2. نتيجة لتوقف معظم مصنعي المكونات ومنتجي البرامج عن دعم نظم التشغيل Win9X/ME/2000/XP ، سوف نقوم بنشر برامج التثبيت الخاصة بهذه النظم على موقعنا الإلكتروني في حالة توفرها من المصنعين
    • المعالج
      1. تدعم الجيل الثامن من معالجات Core™ i7 Core™ i5 Core™ i3 من إنتل ذات الواجهة LGA1151
      2. تختلف الذاكرة المباشرة L3 باختلاف المعالج
      (رجاء معاينة "قائمة المعالجات المدعومة" لمزيد من المعلومات.)
    • الشريحة الرئيسية
      1. الشريحة الرئيسية Z370 Express من إنتل
    • الذاكرة
      1. 4 واجهات تركيب ذاكرة من النوع DDR4 DIMM تدعم حتى 64 GB من الذاكرة
      2. ذاكرة ذات تصميم بنائي ثنائى القنوات
      3. تدعم وحدات الذاكرة DDR4 بسرعات 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz
      4. تدعم وحدات الذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل فى وضع non-ECC)
      5. تدعم وحدات الذاكرة non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
      6. تدعم وحدات الذاكرة Extreme Memory Profile (XMP)
      (رجاء معاينة "قائمة وحدات الذاكرة" المدعومة لمزيد من المعلومات.)
    • الجرافيك المدمج
    • معالج الجرافيك المدمج-دعم معالج الجرافيك HD من إنتل:
      1. واجهة D-Sub تدعم درجة وضوح قصوى 1920x1200@60 Hz
      2. واجهة DVI-D تدعم درجة وضوح قصوى 1920x1200@60 Hz
        *لا تدعم واجهة DVI-D الاتصال بواجهة D-Sub عبر موائم.
      3. واجهة HDMI تدعم درجة وضوح قصوى 4096x2160@30 Hz
        *دعم الإصدار HDMI 1.4 و HDCP 2.2
      تدعم توصيل حتى ثلاث شاشات عرض في نفس الوقت
      ذاكرة مشاركة قصوى بسعة 1 GB
    • الصوت
      1. شريحة ALC1220 codec من Realtek®
      2. صوت فائق الوضوح
      3. 2/4/5.1/7.1 قنوات صوتية
      4. دعم مخارج الصوت الرقمى S/PDIF
    • الشبكة
      1. شريحة Intel® GbE (10/100/1000 Mbit)
    • واجهات تركيب الكروت
      1. واجهة PCI Express x16 تعمل بسرعة x16 (PCIEX16)
        * للحصول على أفضل أداء ممكن، عند توصيل كارت جرافيك PCI Express واحد، تأكد من توصيله بالواجهة PCIEX16
      2. واجهة PCI Express x16 تعمل بسرعة x4 (PCIEX4)
        * واجهة PCIEX4 تتقاسم نطاق تمرير البيانات مع واجهة M2Q_32G . عند تركيب وحدة تخزين SSD في واجهة M2Q_32G فإن واجهة PCIEX4 سوف تصبح غير متاحة.
      3. 4 واجهات PCI Express x1
        (تتوافق جميع واجهات PCI Express مع معايير PCI Express 3.0)
      4. واجهة PCI
    • تقنيات الجرافيك المتعدد
      1. دعم تقنيات AMD Quad-GPU CrossFireX™ 2-Way AMD CrossFire™
    • واجهات التخزين
    • الشريحة الرئيسية:
      1. واجهة M.2 (دعم Socket 3, M key, type 2242/2260/2280/22110 SATA , PCIe x4/x2 SSD) (M2A_32G)
      2. واجهة M.2 (دعم Socket 3, M key, type 2242/2260/2280 PCIe x4/x2 SSD) (M2Q_32G)
      3. 6 واجهات SATA 6Gb/s
      4. دعم التوصيل الشبكى للأقراص الصلبة RAID 0, RAID 1, RAID 5, and RAID 10
        *توجه إلى "1-7 الموصلات الداخلية" للدعم الخاص بواجهات M.2 , SATA
      جاهزة للعمل مع الذاكرة Optane™ من إنتل
    • واجهات USB
    • الشريحة الرئيسية+شريحة ASMedia® ASM2142 USB 3.1 Gen 2 :
      1. واجهة >USB Type-C™ على لوحة التوصيل الخلفية تدعم USB 3.1 Gen 2
      2. واجهة USB 3.1 Gen 2 Type-A (باللون الأحمر) على لوحة التوصيل الخلفية
      الشريحة الرئيسية:
      1. واجهة >USB Type-C™ مع دعم تقنية USB 3.1 Gen 1 متاحة من خلال واجهات توصيل USB الداخلية header
      2. 6 واجهات USB 3.1 Gen 1 (4واجهات بلوحة التوصيل الخلفية و2 واجهات من خلال وحدات توصيل USB الداخلية)
      3. 6 واجهات USB 2.0/1.1 (2واجهة بلوحة التوصيل الخلفية و4 واجهات من خلال وحدات توصيل USB الداخلية)
    • موصلات الدخل والخرج الداخلية
      1. واجهة توصيل طاقة رئيسية 24-pin ATX
      2. واجهة توصيل طاقة 8-pin ATX 12V
      3. 2 واجهة M.2 Socket 3
      4. 6 واجهات SATA 6Gb/s
      5. واجهة توصيل الطاقة لمروحة المعالج
      6. 3 واجات لمراوح النظام
      7. واجهة خيوط إضاءة RGB LED
      8. واجهة توصيل للوحة التوصيل الأمامية
      9. واجهة توصيل صوت للوحة التوصيل الأمامية
      10. واجهة USB Type-C™ مع دعم تقنية USB 3.1 Gen 1
      11. واجهة USB 3.1 Gen 1
      12. 2 واجهة USB 2.0/1.1
      13. واجهة خرج الصوت الرقمى S/PDIF
      14. واجهة Trusted Platform Module (TPM) (2x6 pin لوحدة GC-TPM2.0_S فقط)
      15. واجهة serial
      16. واجهة parallel
      17. واجهة تركيب موصل حذف قيم سيموس Clear CMOS
    • موصلات اللوحة الخلفية
      1. واجهة PS/2 لتوصيل لوحة المفاتيح/الفأرة
      2. واجهة D-Sub
      3. واجهة DVI-D
      4. واجهة HDMI
      5. واجهة USB Type-C™ مع دعم تقنية USB 3.1 Gen 2
      6. واجهة USB 3.1 Gen 2 Type-A (باللون الأحمر)
      7. 4 واجهات USB 3.1 Gen 1
      8. 2 واجهة USB 2.0/1.1
      9. منفذ توصيل شبكة RJ-45
      10. 6 مقابس صوتية ( السماعات المركزية / سماعات مكبر الصوت ، السماعات الخلفية ، السماعات الجانبية ، الدخل الصوتي / ميكروفون ، الخرج الصوتي)
    • وحدة تحكم الدخل والخرج
      1. الشريحة iTE I/O
    • مراقبة المكونات
      1. مراقبة الطاقة الكهربية
      2. مراقبة درجة الحرارة
      3. مراقبة سرعة دوران المروحة
      4. تحذير عند إرتفاع درجة الحرارة
      5. تحذير عند تعطل المروحة
      6. التحكم بسرعة المروحة
        * دعم التحكم بسرعة المروحة (مضخة الماء) يعتمد على نوع المروحة (مضخة الماء) المستخدمة.
    • وحدة التشغيل الرئيسية
      1. وحدتي ذاكرة Flash بسعة 128 Mbit
      2. استخدام بتصريح من AMI UEFI BIOS
      3. دعم وحدتى بايوس DualBIOS™
      4. دعم الأنظمة PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
    • المزايا الفريدة
      1. دعم مركز التطبيقات
        *قد تختلف التطبيقات المتاحة بمركز التطبيقات باختلاف موديل اللوحة الرئيسية. كما قد تختلف الوظائف الخاصة بكل تطبيق تبعاً لمواصفات اللوحة الرئيسية.
        3D OSD
        @BIOS
        AutoGreen
        BIOS Setup
        Color Temperature
        Cloud Station
        EasyTune
        Easy RAID
        Fast Boot
        Game Boost
        ON/OFF Charge
        Platform Power Management
        RGB Fusion
        Smart Backup
        Smart Keyboard
        Smart TimeLock
        Smart HUD
        System Information Viewer
        USB Blocker
        V-Tuner
      2. دعم Q-Flash
      3. دعم Xpress Install
    • البرامج المجانية
      1. Norton® Internet Security (OEM version)
      2. برنامج cFosSpeed
    • نظام التشغيل
      1. دعم Windows 10 64-bit
    • حجم المنتج
      1. حجم ATX بأبعاد 30.5cm x 22.5cm
    • ملحوظة
      1. نتيجة لإختلاف حالات دعم نظام التشغيل Linux من قبل مصنعي الشرائح الإلكترونية، يرجى تحميل برامج التثبيت الخاصة بنظام التشغيل Linux من المواقع الإلكترونية الخاصة بمصنعي الشرائح الإلكترونية أو من المواقع المتخصصة ببرامج التثبيت.
      2. نتيجة لتوقف معظم مصنعي المكونات ومنتجي البرامج عن دعم نظم التشغيل Win9X/ME/2000/XP ، سوف نقوم بنشر برامج التثبيت الخاصة بهذه النظم على موقعنا الإلكتروني في حالة توفرها من المصنعين

      * يراجتلا رهظملاو ،HDMI High-Definition Multimedia Interfaceو ،HDMI تاحلطصم دعُ ت HDMI Licensing ةكرشل ةلجسم ةيراجت تاملاع وأ ةيراجت تاملاع ،HDMI تاراعشو ،HDMI Administrator, Inc.
      * كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
      * مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
      * كل العلامات التجارية والشعارات هي ملك لحامليها.
      * نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
