B650M S2H (Rev. 1.0)

Rev. 1.0Rev. 1.1Rev. 1.2Rev. 1.3Rev. 1.4
AMD B650 Chipset
CaracterísticasEspecificaçãoSuporteGaleria de ImagensWhere to Buy

Características

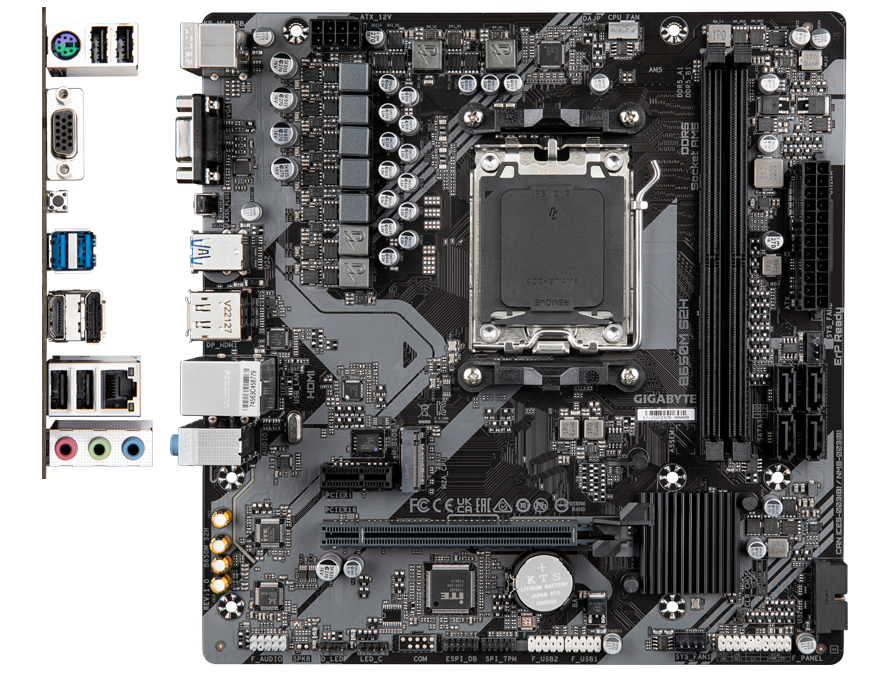

B650M S2H

  • Soquete AMD AM5: Suporta Processadores AMD Ryzen™ Série 7000/8000/9000
  • Desempenho Inigualável: Solução Digital VRM de 5+2+2 Fases/li>
  • Dual Channel DDR5: 2*DIMMs SMD com Suporte a Módulos de Memória AMD EXPO™ & Intel® Intel® XMP
  • Armazenamento SuperSpeed: Conector M.2 PCIe 4.0 x4
  • EZ-Latch: Slot PCIe x16 com Design de Liberação Rápida
  • Redes Rápidas: LAN GbE
  • Conectividade Estendida: DP, HDMI, D-Sub
  • Smart Fan 6: Recursos com Múltiplos Sensores de Temperatura, Cabeçalhos de Ventoinha Híbridos com FAN STOP
  • Q-Flash Plus: Atualize o BIOS Sem Instalar a CPU, Memória e Placa Gráfica

VISÃO GERAL

  • Conector de Energia da CPU com Pino Sólido

  • Design VRM Digital 5+2+2

  • 1*Slot PCIe 4.0 x16

  • 4* USB 2.0

  • D-Sub

  • 2*USB 3.2 Gen1

  • HDMI, DisplayPort

  • LAN GbE

  • 1*Conector M.2 PCIe 4.0 x4

  • Memória DDR5 SMD Dual Channel

  • Suporta Soquete AM5

    Processadores AMD Ryzen™ Série

  • Smart Fan 6

    • 3*Cabeçalhos de Ventoinha PWM/DC
    • Modo Curva de Ventoinha Dupla

  • PCIe EZ-Latch

  • RGB FUSION

    • 1*Cabeçalho LED Endereçável
    • 1*Cabeçalho LED RGB

  • Áudio Hi-Fi

    • Áudio HD de 8 Canais
    • Guarda de Ruído de Áudio
    • Capacitor de Áudio de Alta Qualidade

  • Botão Q-FLASH PLUS

  • 4*SATA 6Gb/s

    Desempenho Durável

    As placas-mãe GIGABYTE Ultra Durable™, construídas com componentes ideais por dentro e por fora, proporcionam desempenho superior e uma plataforma duradoura.

    Design Digital VRMn

    Solução Digital VRM de 5+2+2 Fases com MOSFETs de Baixo RDS(on)

    As placas-mãe da série GIGABYTE UD usam um design digital PWM de 5+2+2 fases com MOSFETs de baixo RDS(on) para suportar as CPUs da nova geração da AMD, oferecendo incrível precisão na entrega de energia aos componentes mais exigentes e sensíveis da placa-mãe, além de proporcionar desempenho aprimorado do sistema e escalabilidade de hardware máxima.

    * Foto apenas para referência.

    Suporte a EXPO & XMP

    Overclock DDR5 EXPO & XMP até 6400 e Além*

    A GIGABYTE oferece uma plataforma testada e comprovada, capaz de overclock de memória até 6400 e além. Tudo o que os usuários precisam fazer para alcançar esse aumento extremo de desempenho da memória é garantir que seus módulos de memória DDR5 sejam compatíveis com AMD EXPO™/ Intel® XMP, que a função EXPO/XMP esteja ativada e habilitada na placa-mãe GIGABYTE.

    * O suporte a perfis EXPO/XMP pode variar dependendo dos módulos de memória.
    * Consulte a lista completa de suporte de memória validada.
    * Os recursos do produto podem variar conforme o modelo.

    Suporte a EXPO & XMP

    Desbloqueio da Voltagem DDR5

    Modo Seguro
    A placa-mãe fornece 5V fixo para a memória DDR5 nativa e a saída integrada PMIC bloqueada em 1.1V para o IC de memória.

    • • Design exclusivo da GIGABYTE desbloqueia o controle de voltagem da memória DDR5 nativa
    • • Transforma o módulo de memória DDR5 nativa em memória DDR5 overclock
    • • Aumenta o desempenho e a capacidade de overclock da memória DDR5
    • • Suporta todos os fornecedores de PMIC para máxima compatibilidadey

      • * A capacidade de overclock da memória pode variar com base na configuração de hardware do usuário

    Suporte a EXPO & XMP

    Design Exclusivo de Circuito DDR5 da GIGABYTE

    Modo Programável
    O design exclusivo da GIGABYTE desbloqueia o modo seguro PMIC nativo da DDR5 para o modo programável e controla a voltagem nativa da DDR5 com uma ampla faixa.

    Suporte a EXPO & XMP

    Roteamento de Memória Blindado
    Nota: A imagem é apenas para referência e pode variar conforme o modelo.

    Todo o roteamento de memória está sob a camada interna do PCB, blindado por uma grande camada de aterramento para proteção contra interferências externas.

    Suporte a EXPO & XMP

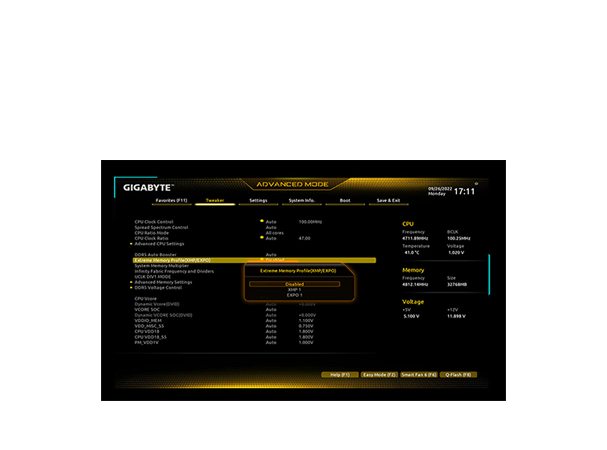

    Suporte Dual a EXPO e XMP

    A placa-mãe GIGABYTE AM5 suporta tanto módulos de memória para overclock AMD EXPO™ quanto Intel® XMP para máxima compatibilidade. A placa-mãe detectará automaticamente ambos os formatos de perfil no SPD; os usuários podem escolher ativar um dos perfis no menu BIOS e alcançar facilmente o desempenho de memória overclock.

    Suporte a EXPO & XMP

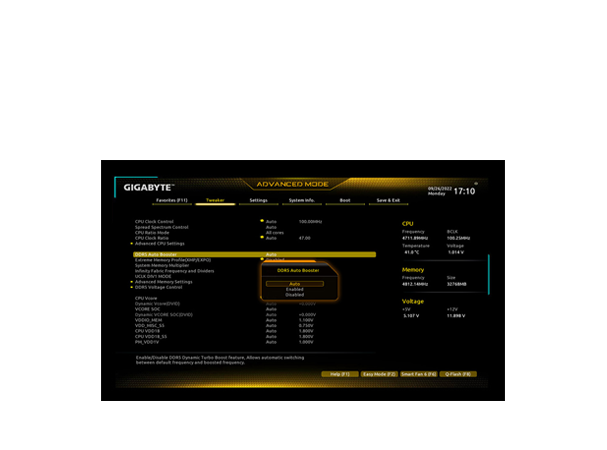

    Acelerador DDR5 Automático

    Aumente automaticamente a frequência nativa da DDR5 para 5000MHz enquanto o sistema está sob carga pesada com um único clique.

    Suporte a EXPO & XMP

    Perfil de Usuário AMD EXPO™ e Intel® XMP 3.0
    - SPD Redefinido ou recuperado do banco de dados
    - Simulação de Desempenho
    - Salvar/Carregar Perfil
    - Desempenho Overclock
    - Limpeza de Perfil

    Defina e crie seu próprio perfil SPD nos módulos de memória nativos, AMD EXPO™ e Intel® XMP 3.0. Um perfil definido pelo usuário pode ser salvo e carregado localmente ou de/para um dispositivo de armazenamento externo.

    • Um perfil SPD vazio pode ser definido pelos usuários e transferido para o próximo computador
    • Simulação rápida de desempenho da memória com base nos parâmetros de clock e timing fornecidos pelo usuário
    • Função de salvar e carregar perfil para compartilhar seus parâmetros de memória online

    Conectividade do Futuro

    A conectividade definitiva com velocidades de transferência de dados rápidas através das redes e armazenamento de próxima geração.

    LAN GbE com Gerenciamento de Largura de Banda

    A LAN GbE possui um aplicativo de gerenciamento de largura de banda de rede que ajuda a melhorar a latência da rede e a manter baixos tempos de ping, oferecendo melhor capacidade de resposta em ambientes LAN congestionados.

    Design de Hardware PCIe 4.0

    As placas-mãe GIGABYTE B650 estão preparadas para trabalhar com dispositivos PCIe 4.0, que devem oferecer o dobro da largura de banda em comparação com os dispositivos PCIe 3.0 atuais. Para alcançar alta velocidade e manter uma boa integridade do sinal, a GIGABYTE R&D utiliza PCBs de baixa impedância para proporcionar o máximo desempenho.

    * Foto apenas para referência.

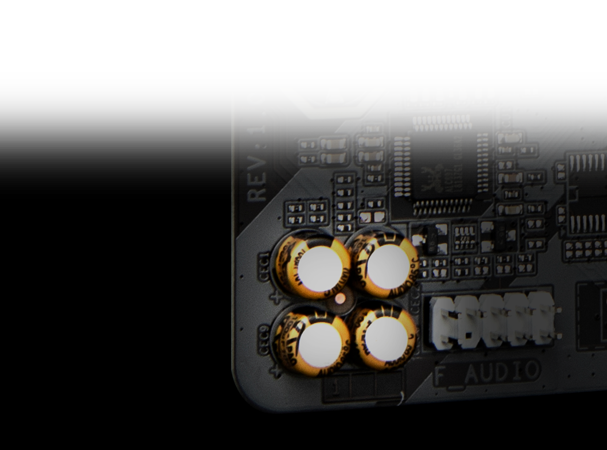

    Áudio Hi-Fi

    Fácil e Amigável

    Design inovador e intuitivo de hardware, software e interface BIOS para criar seu estilo pessoal.

    EZ-Latch

    EZ-Latch

    Destrave facilmente o fecho do slot PCIe ao remover a placa de vídeo do slot PCIe.

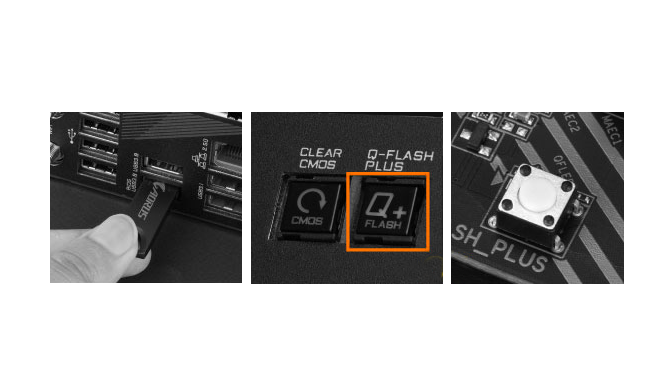

    Q-Flash Plus

    Q-Flash Plus

    Atualize o BIOS facilmente sem instalar a CPU, memória e placa de vídeo. Com o GIGABYTE Q-Flash Plus, você não precisa instalar a CPU, memória e placa de vídeo nem entrar no menu BIOS para atualizar o BIOS. Basta baixar e salvar um novo arquivo de BIOS (renomear para GIGABYTE.bin) em um pen drive USB, e então pressionar o botão dedicado Q-Flash Plus, e você estará pronto para começar!

    • PASSO 1: Conecte o cabo de alimentação de 24 pinos & 8 pinos na placa-mãe
    • PASSO 2: Baixe o arquivo de BIOS da placa-mãe e renomeie para "GIGABYTE.bin", salve no pen drive USB e conecte o pen drive na porta USB Q-Flash
    • PASSO 3: Pressione o botão Q-Flash Plus, e a placa-mãe começará a atualizar o BIOS automaticamente.

    Smart Fan 6

    Smart Fan 6

    O Smart Fan 6 contém vários recursos exclusivos de resfriamento que garantem que o PC para jogos mantenha seu desempenho enquanto permanece fresco e silencioso. Múltiplos conectores para fãs suportam controladores PWM/DC e bombas, e os usuários podem definir facilmente cada curva da ventoinha com base em diferentes sensores de temperatura na placa através de uma interface de usuário intuitiva.

      Recursos de Resfriamento
    • Suporte de Alta Corrente: Cada conector de ventoinha suporta controladores PWM e DC e bomba de resfriamento a água, com até 24W (12V x 2A) com Proteção contra Sobrecorrente
    • Controle de Precisão: Vários pontos de controle de temperatura/velocidade de ventoinha para uma curva precisa
    • Modo de Curva Dual: Modo de Slope/Stair para diferentes cenários de usuário
    • Fan Stop: A ventoinha pode parar completamente abaixo do ponto de temperatura especificado pelo usuário

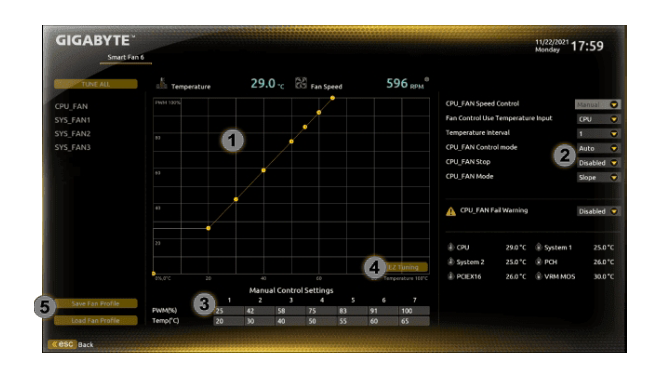

    Interface BIOS do Smart Fan 6

    Interface BIOS do Smart Fan 6
    1. Melhoria na UI da curva da ventoinha: We increase control points from 5 to 7 and larger fan speed graph for precise and easier fan curve control.
    2. Modo de gráfico Slope/Stair: A curva da ventoinha pode ser alternada rapidamente entre os modos Slope e Stair para diferentes cenários de usuário. Slope é uma curva de velocidade da ventoinha linear tradicional e intuitiva. Com o modo Stair não linear recém-adicionado, a ventoinha mantém a mesma velocidade entre os intervalos de temperatura especificados.
    3. Entrada Manual: Para usuários avançados, fornecemos a entrada manual da velocidade da ventoinha para um controle mais preciso.
    4. EZ Tuning: O usuário pode definir 4 pontos de ajuste EZ em temperatura/velocidade da ventoinha aproximada, e o Smart Fan 6 pode gerar rapidamente uma curva da ventoinha.
    5. Perfil da Curva da ventoinha: O perfil da curva da ventoinha pode ser salvo na ROM do BIOS, e o perfil será mantido após a atualização do BIOS..

    Nota: A imagem é apenas para referência e pode variar de acordo com o modelo.

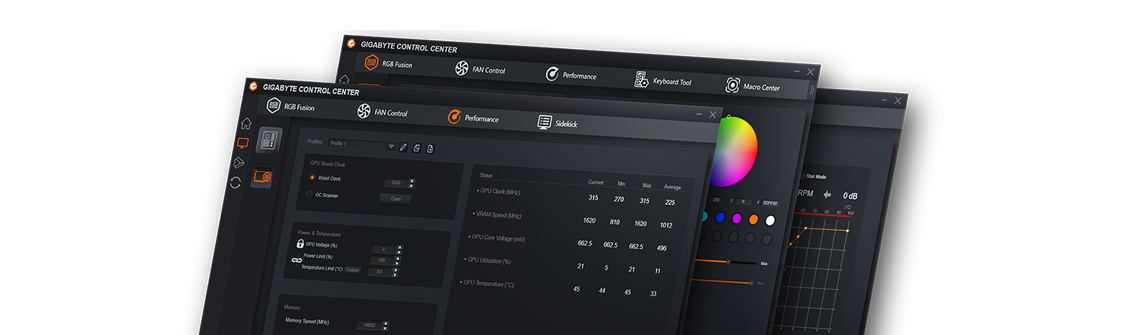

    GIGABYTE Control Center

    GIGABYTE Control Center

    O GIGABYTE CONTROL CENTER (GCC) é um software unificado para todos os produtos suportados pela GIGABYTE. Ele fornece uma interface de usuário intuitiva e recentemente redesenhada para controlar todas as funções essenciais.

    • Plataforma de software unificada para todos os produtos suportados pela GIGABYTE
    • Interface de usuário intuitiva para uma experiência mais fácil
    • Componentes de controle modularizados apenas para o hardware instalado
    • Função de atualização automática para manter o sistema atualizado e suportar produtos futuros
    SAIBA MAIS

    * Os termos e expressões “HDMI”, “HDMI High-Definition Multimedia Interface” e “Trade dress da HDMI”, e os Logotipos da HDMI são marcas comerciais ou marcas registradas da HDMI Licensing Administrator, Inc.
    * As especificações e design do produto podem diferir de país para país. Recomendamos que você verifique com seus revendedores locais as especificações e a aparência dos produtos disponíveis. Cores de produtos podem não ser perfeitamente precisas devido a variações fotográficas e configurações de monitor. Nos esforçamos para apresentar as informações mais precisas e abrangentes no momento da publicação, porém reservamos o direito de fazer alterações sem aviso prévio.
