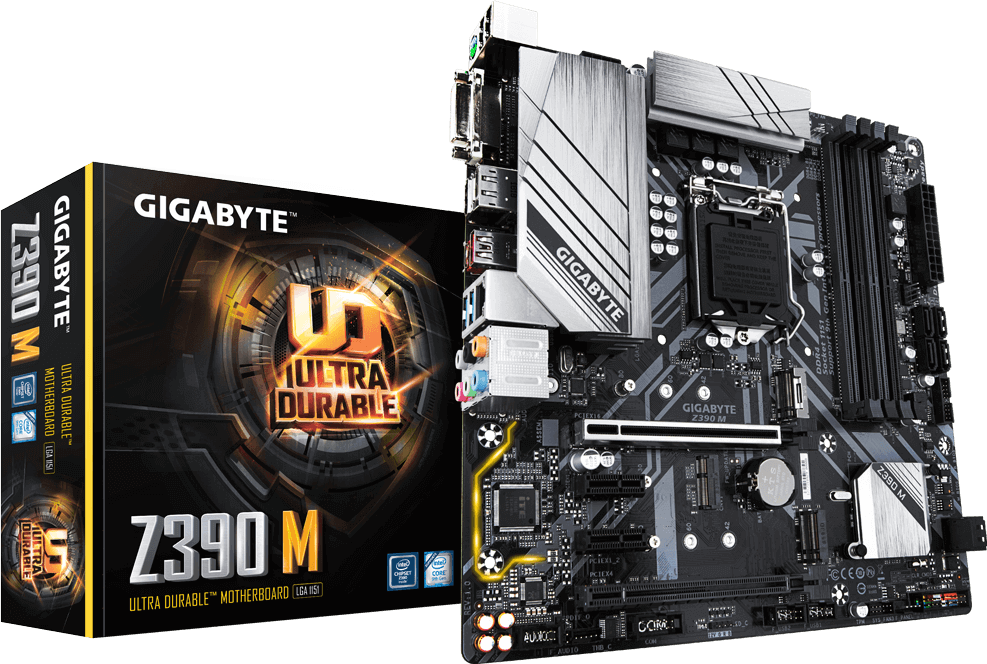

Z390 M (Rev. 1.0)

Intel® Z390 Chipset
Key FeaturesTulajdonságokTámogatásHírek/DíjakWhere to Buy

Tulajdonságok

  • Processzor
    1. Támogatja a 9. és a 8. Generációs Intel® Core™ i9 processzorokat/ Intel® Core™ i7 processzorokat/ Intel® Core™ i5 processzorokat/ Intel® Core™ i3 processzorokat/ Intel® Pentium® processzorokat/ Intel® Celeron® processzorokat az LGA1151 tokozásban
    2. Az L3 gyorsítótár mérete processzorfüggő
    (A teljes listát a CPU támogatási listában találod)
  • Lapkakészlet
    1. Intel® Z390 Express Chipkészlet
  • Memória
    1. 4 x DDR4 DIMM foglalat, amely támogatja az akár 128 GB rendszermemóriát (32GB szimpla DIMM kapacitás)**
    2. ** Vedd figyelembe, hogy a rendszermemória teljes mérete függ a használt CPU típusától.
    3. Kétcsatornás memóriavezérlő
    4. Támogatja a DDR4 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz memóriamodulokat
    5. Támogatja az ECC Unbuffered DIMM 1Rx8/2Rx8 memóriamodulokat (non-ECC módban)
    6. Kezeli a non-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulokat
    7. XMP (Extreme Memory Profile) memóriamodulok támogatása
    (További információért olvassa el a "Memória támogatási listát".)
  • Alaplapi grafikus vezérlő
    1. 1 x DVI-D port, amely támogatja akár az 1920x1200@60 Hz felbontást
      * A DVI-D port adapterrel sem támogatja a D-Subkapcsolatot.
    2. 1 x DisplayPort akár 4096x2304@60 Hz maximális felbontással
    3. * Támogatja a DisplayPort 1.2 verziót, HDCP 2.2-vel és HDR-rel.
    4. 1 x HDMI port, maximálisan 4096x2160@30 Hz felbontás támogatásával
    5. * HDMI 1.4 portverzió HDCP 2.2 szabvánnyal
    Maximálisan megosztott memória: 1 GB
    * A tényleges támogatás CPU-tól is függhet.
  • Audio
    1. Realtek® ALC892 hangkodek
    2. HD audió
    3. 2/4/5.1/7.1 csatorna
    4. S/PDIF kimenet
  • Hálózati vezérlő
    1. Intel® GbE LAN vezérlő (10/100/1000 Mbit)
  • Bővítőhelyek
    1. 1 x PCI Express x16 foglalat x16 sebességen (PCIEX16)

      * Optimális teljesítményért, amennyiben csak egy PCI Express grafikus kártyát használsz, mindenképp a PCIEX16 foglalatot válaszd
    2. 1 x PCI Express x16 foglalat x4 sebességen (PCIEX4)
    3. 2 x PCI Express x1 foglalat
    4. (Mindegyik PCI Express foglalat megfelel a PCI Express 3.0 szabványnak.)
    5. 1 x M.2 Socket 1 foglalat kizárólag Intel® CNVi wireless modulhoz (CNVI)
  • Több VGA kártyás rendszerek
    1. AMD Quad-GPU CrossFire™ és 2-utas AMD CrossFire™ technológiák támogatása
  • Tárolótechnológia
    1. 1 x M.2 foglalat (Socket 3, M key, type 2242/2260/2280/22110 PCIe x4/x2 SSD támogatása) (M2Q)
    2. 1 x M.2 foglalat (Socket 3, M key, type 2242/2260/2280 SATA és PCIe x4/x2 SSD támogatás) (M2P)
    3. 6 x SATA 6Gb/s csatlakozó
    4. * Lásd "1-7 belső csatlakozók" az M.2 és SATA csatlakozók telepítési útmutatójánál.
    5. RAID 0, RAID 1, RAID 5 és RAID 10 támogatás
    Intel® Optane™ Memory kompatibilis
  • USB
    1. 1 x USB Type-C™ port a hátlapi kivezetéseknél USB 3.1 Gen 1 támogatással
    2. 1 x USB 3.1 Gen 2 Type-A port (piros) a hátlapi panelen
    3. 4 x USB 3.1 Gen 1 port (2 port a hátlapi kivezetéseknél, 2 port elérhető alaplapi érintkezőkön keresztül)
    4. 6 x USB 2.0/1.1 port (2 port a hátlapi panelen, 4 port belső USB tüskéken keresztül)
  • Belső csatlakozók
    1. 1 x 24-pin ATX tápellátó csatlakozó
    2. 1 x 8 tűs ATX 12V tápcsatoló
    3. 2 x M.2 Socket 3 csatlakozó
    4. 6 x SATA 6Gb/s csatlakozó
    5. 1 x CPU ventilátorcsatlakozó
    6. 3 x rendszerventilátor csatoló
    7. 1 x RGB LED-szalag tüskesor
    8. 1 x előlapi csatlakozó
    9. 1 x előlapi audiocsatlakozó
    10. 1 x USB 3.1 Gen 1 érintkező
    11. 2 x USB 2.0/1.1 érintkezősor
    12. 1 x S/PDIF Out érintkező
    13. 1 x Thunderbolt™ kiegészítőkártya csatlakozó
    14. 1 x Trusted Platform Module (TPM) csatlakozósor (2x6 tű, kizárólag a GC-TPM2.0_S modulhoz)

      A TPM funkció opcionális a különböző regionális rendelkezések miatt
    15. 1 x sorosport csatlakozósor
    16. 1 x CMOS-törlő jumper
  • Hátlapi csatlakozók
    1. 1 x PS/2 billentyűzet/egér port
    2. 1 x DVI-D port
    3. 1 x DisplayPort
    4. 1 x HDMI csatoló
    5. 1 x USB Type-C™ port USB 3.1 Gen 1 támogatással
    6. 1 x USB 3.1 Gen 2 Type-A port (piros)
    7. 2 x USB 3.1 Gen 1 port
    8. 2 x USB 2.0/1.1 port
    9. 1 x RJ-45 port
    10. 6 x audiocsatlakozó
  • I/O vezérlő lapka
    1. iTE® I/O vezérlő chip
  • Hardver monitorozás
    1. Feszültségérzékelés
    2. Hőmérséklet érzékelés
    3. Ventilátor-fordulatszám érzékelés
    4. túlmelegedési figyelmeztetés
    5. Rossz ventilátor riasztás
    6. Ventilátor-fordulatszámszabályzás
    7. * A ventilátor sebesség-szabályozásának támogatása függ attól, hogy milyen ventilátort szerelsz gépedbe.
  • BIOS
    1. 2 x 128 Mbit flash
    2. Licencelt AMI UEFI BIOS
    3. DualBIOS™ technológia
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Egyéb tulajdonságok
    1. * Az APP központban elérhető alkalmazások az alaplap modelljétől függően eltérőek lehetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérőek lehetnek.
    2. 3D OSD
    3. @BIOS™
    4. Ambient LED
    5. Auto Green
    6. Cloud Station támogatás
    7. EasyTune
    8. Easy RAID
    9. Fast Boot
    10. Game Boost
    11. ON/OFF Charge támogatás
    12. Platform Fogyasztás-menedzsment
    13. Smart Backup
    14. Smart Keyboard
    15. Smart TimeLock
    16. Smart HUD
    17. Smart Survey
    18. System Information Viewer
    19. USB Blocker
    20. Q-Flash támogatás
    21. Xpress Install támogatás
  • Hozzáadott szoftverek
    1. Norton® Internet Security (OEM verzió)
    2. cFosSpeed
  • Operációs rendszer
    1. Windows 10 64-bit támogatás
  • Méretszabvány
    1. Micro ATX méret; 24.4cm x 24.4cm
  • Megjegyzések
    1. Az eltérő Linux verziók támogatottsága miatt kérjük, hogy a lapkakészlet meghajtóprogramját közvetlenül a lapkakészlet gyártójának honlapjáról töltse le.
    2. A legtöbb hardver- és szoftvergyártó már nem kínálhat illesztőprogramokat a Win9X / ME / 2000 / XP támogatásához. Ha az illesztőprogramok elérhetők a gyártóktól, frissítjük azokat a GIGABYTE weboldalán.
  • Processzor
    1. Támogatja a 9. és a 8. Generációs Intel® Core™ i9 processzorokat/ Intel® Core™ i7 processzorokat/ Intel® Core™ i5 processzorokat/ Intel® Core™ i3 processzorokat/ Intel® Pentium® processzorokat/ Intel® Celeron® processzorokat az LGA1151 tokozásban
    2. Az L3 gyorsítótár mérete processzorfüggő
    (A teljes listát a CPU támogatási listában találod)
  • Lapkakészlet
    1. Intel® Z390 Express Chipkészlet
  • Memória
    1. 4 x DDR4 DIMM foglalat, amely támogatja az akár 128 GB rendszermemóriát (32GB szimpla DIMM kapacitás)**
    2. ** Vedd figyelembe, hogy a rendszermemória teljes mérete függ a használt CPU típusától.
    3. Kétcsatornás memóriavezérlő
    4. Támogatja a DDR4 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz memóriamodulokat
    5. Támogatja az ECC Unbuffered DIMM 1Rx8/2Rx8 memóriamodulokat (non-ECC módban)
    6. Kezeli a non-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulokat
    7. XMP (Extreme Memory Profile) memóriamodulok támogatása
    (További információért olvassa el a "Memória támogatási listát".)
  • Alaplapi grafikus vezérlő
    1. 1 x DVI-D port, amely támogatja akár az 1920x1200@60 Hz felbontást
      * A DVI-D port adapterrel sem támogatja a D-Subkapcsolatot.
    2. 1 x DisplayPort akár 4096x2304@60 Hz maximális felbontással
    3. * Támogatja a DisplayPort 1.2 verziót, HDCP 2.2-vel és HDR-rel.
    4. 1 x HDMI port, maximálisan 4096x2160@30 Hz felbontás támogatásával
    5. * HDMI 1.4 portverzió HDCP 2.2 szabvánnyal
    Maximálisan megosztott memória: 1 GB
    * A tényleges támogatás CPU-tól is függhet.
  • Audio
    1. Realtek® ALC892 hangkodek
    2. HD audió
    3. 2/4/5.1/7.1 csatorna
    4. S/PDIF kimenet
  • Hálózati vezérlő
    1. Intel® GbE LAN vezérlő (10/100/1000 Mbit)
  • Bővítőhelyek
    1. 1 x PCI Express x16 foglalat x16 sebességen (PCIEX16)

      * Optimális teljesítményért, amennyiben csak egy PCI Express grafikus kártyát használsz, mindenképp a PCIEX16 foglalatot válaszd
    2. 1 x PCI Express x16 foglalat x4 sebességen (PCIEX4)
    3. 2 x PCI Express x1 foglalat
    4. (Mindegyik PCI Express foglalat megfelel a PCI Express 3.0 szabványnak.)
    5. 1 x M.2 Socket 1 foglalat kizárólag Intel® CNVi wireless modulhoz (CNVI)
  • Több VGA kártyás rendszerek
    1. AMD Quad-GPU CrossFire™ és 2-utas AMD CrossFire™ technológiák támogatása
  • Tárolótechnológia
    1. 1 x M.2 foglalat (Socket 3, M key, type 2242/2260/2280/22110 PCIe x4/x2 SSD támogatása) (M2Q)
    2. 1 x M.2 foglalat (Socket 3, M key, type 2242/2260/2280 SATA és PCIe x4/x2 SSD támogatás) (M2P)
    3. 6 x SATA 6Gb/s csatlakozó
    4. * Lásd "1-7 belső csatlakozók" az M.2 és SATA csatlakozók telepítési útmutatójánál.
    5. RAID 0, RAID 1, RAID 5 és RAID 10 támogatás
    Intel® Optane™ Memory kompatibilis
  • USB
    1. 1 x USB Type-C™ port a hátlapi kivezetéseknél USB 3.1 Gen 1 támogatással
    2. 1 x USB 3.1 Gen 2 Type-A port (piros) a hátlapi panelen
    3. 4 x USB 3.1 Gen 1 port (2 port a hátlapi kivezetéseknél, 2 port elérhető alaplapi érintkezőkön keresztül)
    4. 6 x USB 2.0/1.1 port (2 port a hátlapi panelen, 4 port belső USB tüskéken keresztül)
  • Belső csatlakozók
    1. 1 x 24-pin ATX tápellátó csatlakozó
    2. 1 x 8 tűs ATX 12V tápcsatoló
    3. 2 x M.2 Socket 3 csatlakozó
    4. 6 x SATA 6Gb/s csatlakozó
    5. 1 x CPU ventilátorcsatlakozó
    6. 3 x rendszerventilátor csatoló
    7. 1 x RGB LED-szalag tüskesor
    8. 1 x előlapi csatlakozó
    9. 1 x előlapi audiocsatlakozó
    10. 1 x USB 3.1 Gen 1 érintkező
    11. 2 x USB 2.0/1.1 érintkezősor
    12. 1 x S/PDIF Out érintkező
    13. 1 x Thunderbolt™ kiegészítőkártya csatlakozó
    14. 1 x Trusted Platform Module (TPM) csatlakozósor (2x6 tű, kizárólag a GC-TPM2.0_S modulhoz)

      A TPM funkció opcionális a különböző regionális rendelkezések miatt
    15. 1 x sorosport csatlakozósor
    16. 1 x CMOS-törlő jumper
  • Hátlapi csatlakozók
    1. 1 x PS/2 billentyűzet/egér port
    2. 1 x DVI-D port
    3. 1 x DisplayPort
    4. 1 x HDMI csatoló
    5. 1 x USB Type-C™ port USB 3.1 Gen 1 támogatással
    6. 1 x USB 3.1 Gen 2 Type-A port (piros)
    7. 2 x USB 3.1 Gen 1 port
    8. 2 x USB 2.0/1.1 port
    9. 1 x RJ-45 port
    10. 6 x audiocsatlakozó
  • I/O vezérlő lapka
    1. iTE® I/O vezérlő chip
  • Hardver monitorozás
    1. Feszültségérzékelés
    2. Hőmérséklet érzékelés
    3. Ventilátor-fordulatszám érzékelés
    4. túlmelegedési figyelmeztetés
    5. Rossz ventilátor riasztás
    6. Ventilátor-fordulatszámszabályzás
    7. * A ventilátor sebesség-szabályozásának támogatása függ attól, hogy milyen ventilátort szerelsz gépedbe.
  • BIOS
    1. 2 x 128 Mbit flash
    2. Licencelt AMI UEFI BIOS
    3. DualBIOS™ technológia
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Egyéb tulajdonságok
    1. * Az APP központban elérhető alkalmazások az alaplap modelljétől függően eltérőek lehetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérőek lehetnek.
    2. 3D OSD
    3. @BIOS™
    4. Ambient LED
    5. Auto Green
    6. Cloud Station támogatás
    7. EasyTune
    8. Easy RAID
    9. Fast Boot
    10. Game Boost
    11. ON/OFF Charge támogatás
    12. Platform Fogyasztás-menedzsment
    13. Smart Backup
    14. Smart Keyboard
    15. Smart TimeLock
    16. Smart HUD
    17. Smart Survey
    18. System Information Viewer
    19. USB Blocker
    20. Q-Flash támogatás
    21. Xpress Install támogatás
  • Hozzáadott szoftverek
    1. Norton® Internet Security (OEM verzió)
    2. cFosSpeed
  • Operációs rendszer
    1. Windows 10 64-bit támogatás
  • Méretszabvány
    1. Micro ATX méret; 24.4cm x 24.4cm
  • Megjegyzések
    1. Az eltérő Linux verziók támogatottsága miatt kérjük, hogy a lapkakészlet meghajtóprogramját közvetlenül a lapkakészlet gyártójának honlapjáról töltse le.
    2. A legtöbb hardver- és szoftvergyártó már nem kínálhat illesztőprogramokat a Win9X / ME / 2000 / XP támogatásához. Ha az illesztőprogramok elérhetők a gyártóktól, frissítjük azokat a GIGABYTE weboldalán.

* A HDMI, a HDMI High-Definition Multimedia Interface és a HDMI Trade dress kifejezések, valamint a HDMI emblémák a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei.
* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice.
* Advertised performance is based on maximum theoretical interface values from respective Chipset vendors or organization who defined the interface specification. Actual performance may vary by system configuration.
* All trademarks and logos are the properties of their respective holders.
* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.
