EZ-Latch 機構
組立工程を簡素化するユーザーフレンドリーな設計

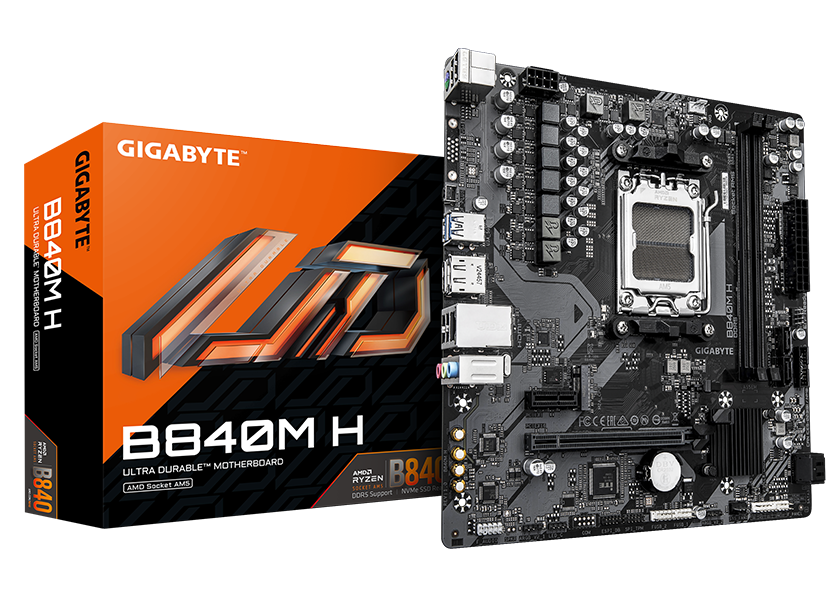

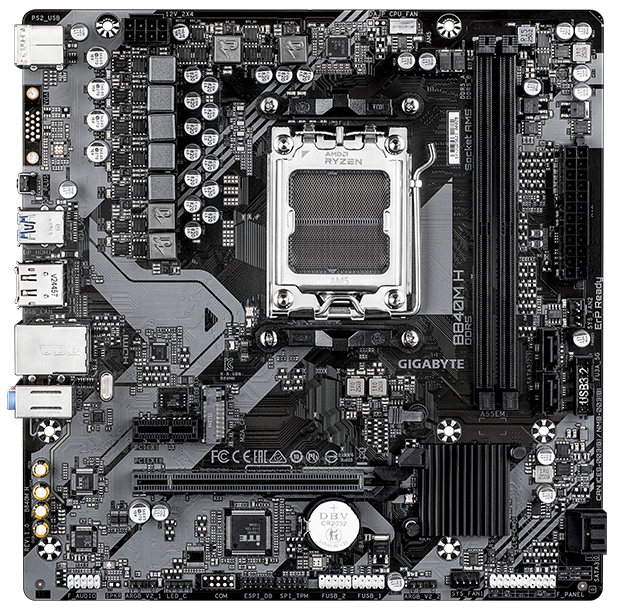

B840M H
B840M H
主な特徴
B840M H
概要
性能
放熱
接続性
簡単 DIY
-
Socket AM5 Supports AMD Ryzen Series Processors
-
UD Power Connector
- 24 pin ATX Power Connector
- 8 pin CPU with UD Solid Pin
-
2 x DIMMs, Dual Channel DDR5
-
PCIe slots
- 1 x PCIe 4.0 x16 slot
- 1 x PCIe 3.0 x1 slot
-
1 x PCIe 4.0 M.2 Slot
-
Chipset Heatsink
-
Smart Fan 6
- Total 3*PWM/DC Fan Headers
- Dual Fan Curve Mode
-
4 x USB 2.0
-
Q-Flash Plus button
-
2 x USB 3.2 Gen 1
-
1 x HDMI
-
1 x DisplayPort
-
GbE LAN
-
4 x SATA 6Gb/s
-

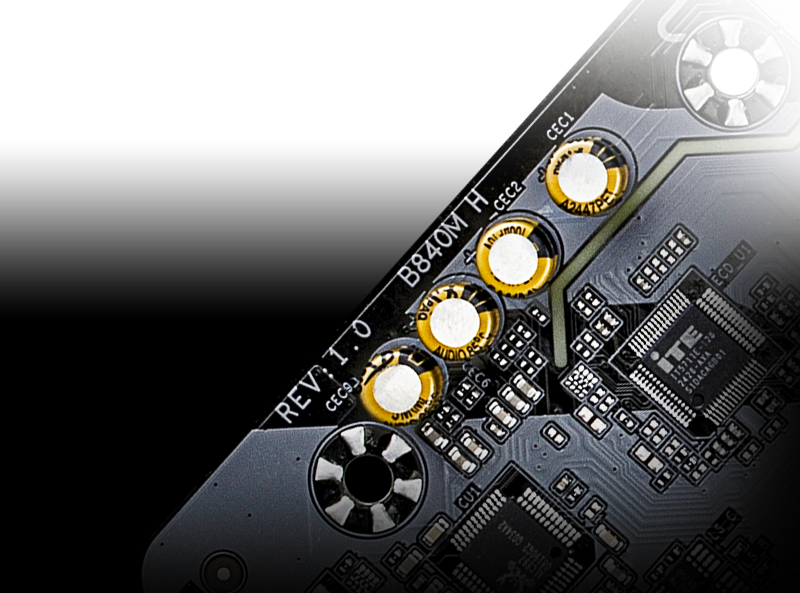

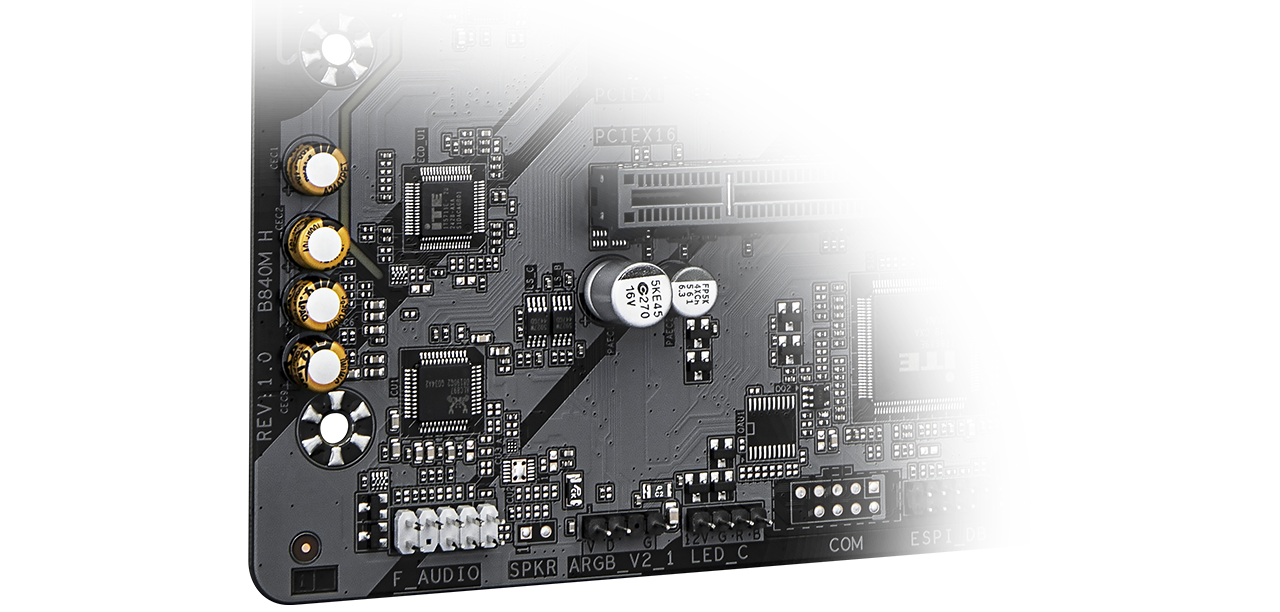

Hi-Fi Audio
- 8-CH HD Audio
- High-End Audio Capacitor
-
RGB FUSION
- 2 x Addressable LED Headers
- 1 x RGB LED Header
-
PCIe EZ-Latch
-
EZ-Debug Zone
- Debug LEDs
優れたゲーミング体験
X3D ターボ・モード
ワンクリックでゲーミング性能向上
X3D Turbo Mode 独自の最適化パラメータにより、Ryzen 9000 X3D ゲーミング・パフォーマンスが向上し、Ryzen 9000 非 X3D プロセッサでも Ryzen X3D プロセッサと同様のゲーミング・パフォーマンスレベルを達成できます。GIGABYTE の BIOS イノベーションである X3D Turbo Mode で、よりスムーズなゲームプレイ、より高いフレームレート、および低レイテンシを体験してください。
ワンクリック切替:
ワンクリックでゲーミング性能向上
最大性能向上
18%
* ゲームによって効果は異なります。
D5 Bionic Corsa
AI による OC 補助
ピーク性能を実現
AORUS AI SNATCH
AI による自動 OC 機能
* Coming soon
AORUS AI SNATCH
ワンクリックで性能向上
自動 CPU & DDR5 メモリ・ブースト
ワンクリックで CPU と DDR5 メモリの潜在能力を最大限に引き出し、ゲームや仕事の効率を瞬時に向上させます。
ワンクリック加速:
ワンクリックで CPU & DDR5 速度を向上
- リアルタイム分析
- OC 精度向上
- EZ to Pro
演算性能向上
高速 AI 性能
EZ to Peak
安全機構
低電力消費
高速 AI 性能
AI 処理を高速化
最大
8%
AI 性能向上*
- AI による意思決定の加速
- 学習の強化
- 合理化された言語処理
* GeekBench AI PRO を用いた社内検証結果例
CPU & メモリ性能ブースト
システムの速度と性能を向上
最大
9%
CPU & メモリ性能ブースト
- CPU とメモリに合わせた OC
- データ転送とアプリケーションの読込を高速化
- マルチタスク性能の向上
- システム全体の性能を最適化
* AIDA64 Memory を用いた社内検証結果例
** R23 Multi Core を用いた社内検証結果例
瞬時に性能を最大化
簡単 UI を通じて、ユーザーが簡単に OC の専門家と同等に
EZ to Peak
各種安全機構搭載
複数の過熱および過電流保護機能によりマザーボードを保護
OTP
過熱保護
OCP
過電流保護
OVP
過電圧保護
OPP
過電力保護
UVP
低電圧保護
SCP
短絡保護
低消費電力
最適な電力効率
最大向上
9%
CP/Per Watt*
計算の高速化によりエネルギー効率も向上
* AIDA64 Extreme 7 を用いた社内検証結果例

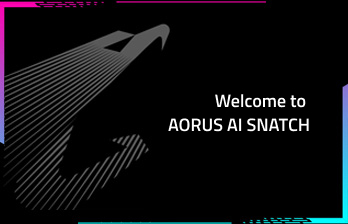

AORUS AI SNATCH チュートリアル:
性能向上
* イメージ画像です。AORUS AI SNATCH および BIOS 画面表示はシステム構成や型番によって異なります。
AI 設計補助
MB 信号伝達向上

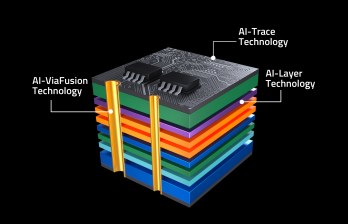

AI 駆動基板設計
基板設計を AI により洗練
AI 駆動基板設計
基板設計を AI により洗練
AI 駆動型基板設計技術は、AI アルゴリズムを使用してビア、ルーティング、スタックアップを最適化します。設計プロセス全体を通じて、単一レイヤーと複数レイヤーにわたる最高の性能と信号の整合性を確保します。
-
AI-ViaFusion Technology
信号の整合性のために最適化されたビアとパッド
-
AI-Trace Technology
最高性能を実現するスマートルーティング
-
AI-Layer Technology
機能性を高めるカスタマイズされたスタックアップ
主要特徴:
AI 生成デザインレシピ
AI 駆動型シミュレーション
AI を活用した信号検証
単一およびクロスレイヤー信号最適化

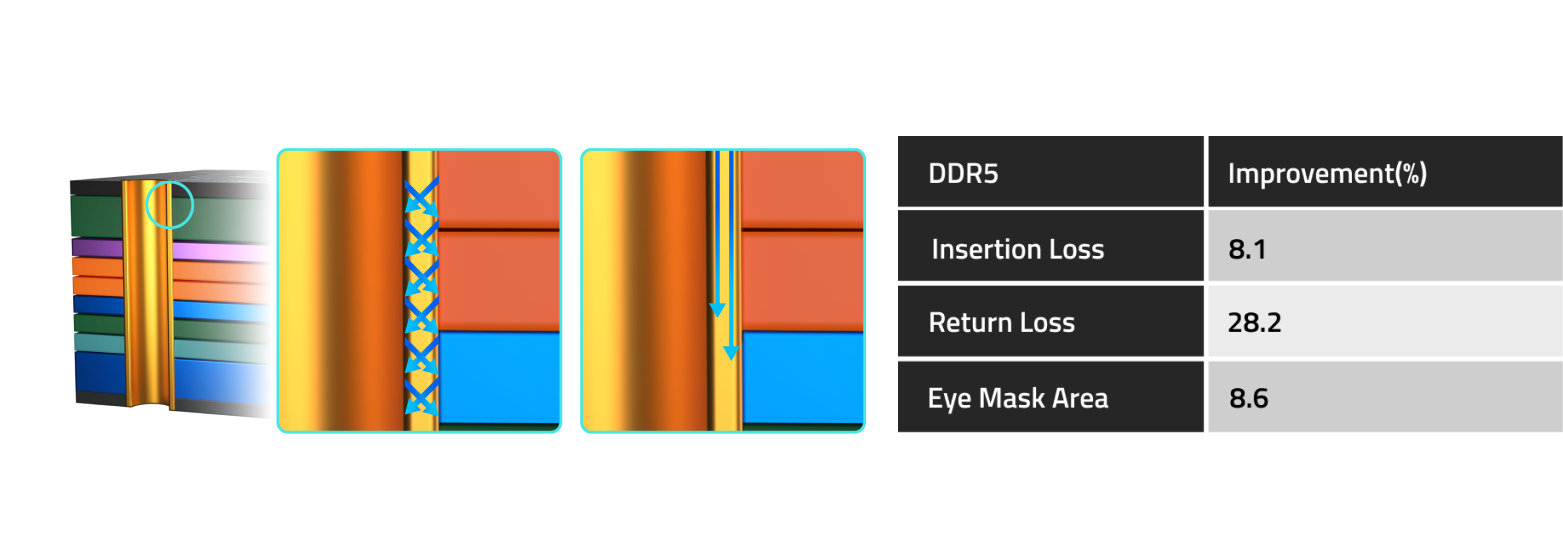

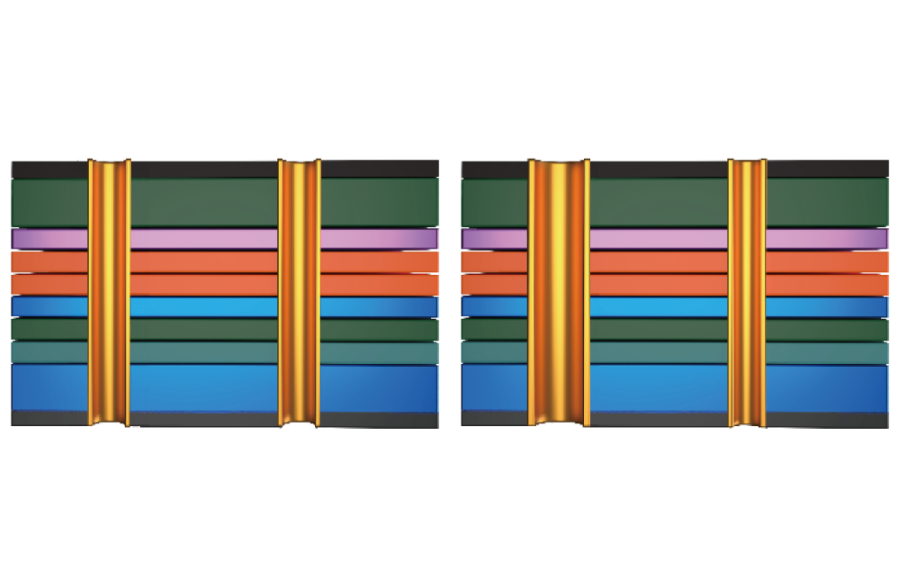

AI-ViaFusion Technology - AI を活用した信号整合の卓越性
信号反射を最大 28.2% 低減
AI 支援ビア最適化技術である AI-ViaFusion は、基板領域全体で最適なビアとパッドのサイズを決定します。この技術はクロスレイヤー信号の整合性と伝送効率を向上させ、従来の設計方法よりも優れた性能を発揮します。
クラス最高の信号品質
- 優れた信号伝送効率
- 信号反射を大幅に低減
- 信号品質と信頼性の向上
- 強化されたクロスレイヤー信号性能
AI-ViaFusion Technology - AI による設計補助<
AI-ViaFusion は、独自の AI 生成ハイブリッド・ビア構造設計です。AI シミュレーションとテストを通じて検証されたこの基板技術は、高速信号伝送を強化することを目的としています。
-
最適化されたビア設計
信号と電源パスを最適化するためのさまざまなビアサイズ
-
パッドの最適化
性能と生産のバランスに合わせたカスタム・パッドサイズ
-
高精度インピーダンス整合
最適な信号インピーダンスのために選択されたビアとパッドのサイズ
AI-ViaFusion Technology - AI を活用した性能を解き放つ
-
挿入損失の最小化
最適化されたビアにより信号損失を低減
-
反射損失の最小化
精密インピーダンス整合により反射を低減
-
最適化されたアイダイアグラム
広いアイオープニングにより信号の整合性が向上
* アイダイアグラム: デジタル通信における信号品質評価ツール。ビット・サイクル波形を重ね合わせて、目のようなパターンを形成します。開口部が大きく、鮮明であればあるほど、信号品質と伝送の信頼性が高くなります。
AI-ViaFusion Technology - AI による基板設計の革命
ビア (Via; Vertical Interconnect Access) は多層基板接続にとって重要です。ビアのサイズは信号の整合性に大きな影響を与え、静電容量、反射、クロストークに影響を及ぼします。
AI-ViaFusion Technology による基板最適化:
-
戦略的なビアのサイズ設定
基板全体の様々な信号に最適化
-
強化されたインピーダンス整合
機械学習による正確な制御
-
空間の最適化
信号の整合性を保ちながらレイアウト効率を最大化
AI-Trace Technology
AI による基板配線の革新
AI-Trace Technology は AI を活用して配線長を最適化することで基板設計を変革し、性能と信号の整合性を向上させます。
-
繊維織り効果の軽減
最適化された信号同期
-
シールドされたメモリ配線
最適化された信号シールドと精度
-
インピーダンス最適化トポロジー
抵抗を最小限に抑えた洗練された配線
-
分離されたメモリ配線
最適化された配線レイアウトとレイヤー分離
-
デイジーチェーン配線
革新的な設計により信号のボトルネックを解消
次世代の基板配線を GIGABYTE AI-Trace Technology で体験

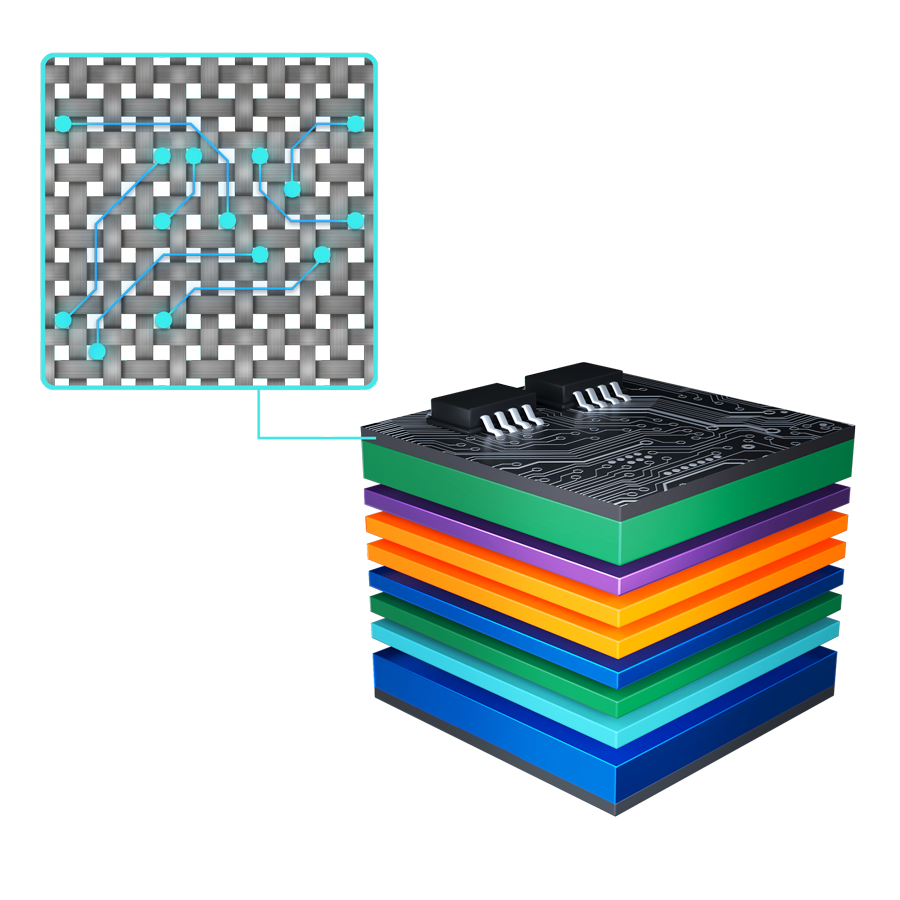

AI-Trace Technology で繊維織り効果の軽減
高速基板の繊維織り効果は、エポキシ樹脂とガラス繊維の誘電率の違いから生じ、信号伝播速度の変化を引き起こし、クロストークやジッターなどの信号整合性の問題につながります。AI-Trace 技術は、この影響を軽減するために革新的な配線を実装しています。
効果:
- 信号の歪みを低減
- 伝送信頼性の向上
- データレートの向上
- システム全体の安定性向上

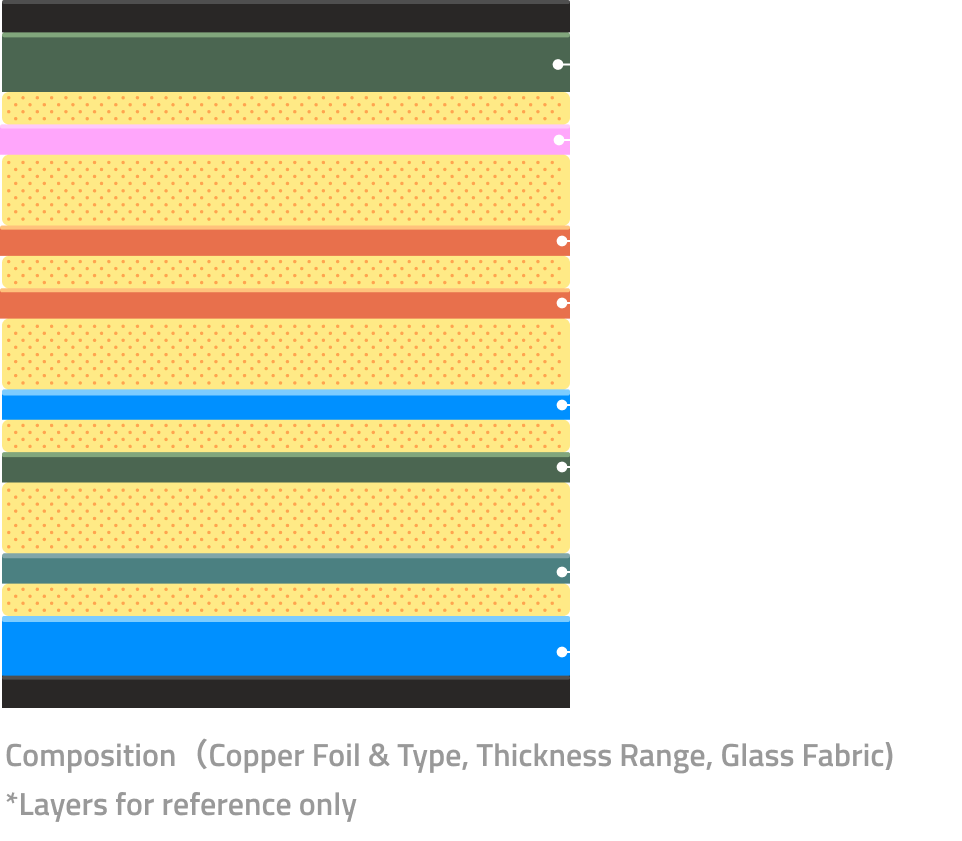

AI-Layer Technology - 次世代の多層基板設計
AI-Layer 技術は、多層基板用の革新的な層材料を生み出し、比類のない性能を実現します。
コアイノベーション:
AI 最適化されたカスタム・レイヤー設計
- AI に最適化されたレイヤー設計
- 各層に独自の素材
- AI 検証された信号整合性
- 最高の性能を実現するカスタマイズされた基板
主要特徴:
AI 最適化された基板レイヤーと設計マテリアル
サーバー級低損失基板*
2X 銅薄層技術
* 8層基板モデルにて該当

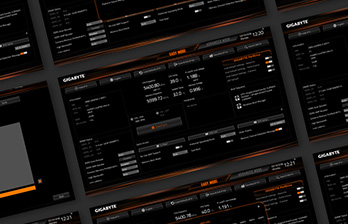

HyperTune BIOS
AI 駆動の高度な BIOS 最適化技術
HyperTune BIOS - AI 駆動の高度な BIOS 最適化技術
BIOS での作業効率を最大 95%+ 向上
HyperTune BIOS は AI を使用して MRC を最適化し、信号に適応します。800 シリーズはこれを実装してピーク効率を実現し、メモリクロックを大幅に向上させ、全体的な性能を強化します。
AI 強化による性能最適化
- 適応型信号強度調整
- AI チューニング精度 95% 超え
- 継続的な学習により性能の限界が上がる
GIGABYTE AI-Enhanced HyperTune により次世代の BIOS 性能を解き放ちます。
比類のないハードウェアの卓越性
最先端のテクノロジーでゲーム体験を向上させ、優れた体験を実現します。
Smart Fan 6
Cool. Quiet. Customized.
Smart Fan 6
ゲーミング PC に優れた冷却性能と静音動作を実現します。
高電流対応
- PWM と DC ファン、さらに水冷ポンプ対応
- ファンヘッダ毎に 最大 24W (12V x 2A) 容量
- 過電流保護機能内蔵
精密制御
- 複数の温度とファン速度ポイント
- 最適な性能を実現するカスタマイズ可能なファンカーブ
デュアル・カーブモード
- 傾斜モードと階段モードを選択
- 特定のニーズや好みに合わせて冷却を調整
ファン停止技術
- 低温時にはファンを完全に停止することができます
- 軽負荷時の静音動作を実現

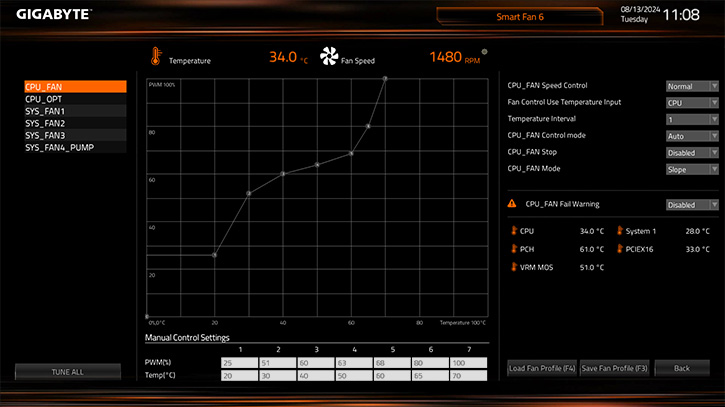

Smart Fan 6 BIOS UI
注: イメージ画像です。型番・モデル毎に機能は異なります。
ファンカーブ UI の強化
- 7 つの調整可能なコントロールポイント
- 正確な調整を可能にする拡張速度グラフ
傾斜 / 階段デュアル・グラフモード
- 傾斜モード: 滑らかなファン速度曲線
- 階段モード: 温度範囲内での安定した速度
- モード間の簡単切替可能
手動入力
- ファン速度を微調整して最適な性能を実現
- 専門家のための正確なコントロール
EZ チューニング
- 4つの温度とファン速度ポイントで素早く設定
- ファンカーブの自動最適化
ファンカーブ・プロファイル
- カスタマイズした設定を BIOS ROM に保存
- BIOS アップデート間でカスタム設定を維持
優れた互換性
DDR5 性能
7200 MT/s
* メモリ性能 および XMP/EXPO 対応は機器によって異なります。
詳細は認定ベンダーリスト (QVL) を参照し、製品の機能は型番によって異なりますのでご注意ください。
詳細は認定ベンダーリスト (QVL) を参照し、製品の機能は型番によって異なりますのでご注意ください。
BIOS 画面
機能豊富な BIOS 機能により、クラス最高の DDR5 性能に簡単にアクセスできます。
AMD EXPO 設定
AMD のプロファイルを使用してメモリを最適化します。
AMD EXPO プロファイル
パフォーマンスの向上: システムのメモリを最大限に活用します。
カスタム設定で DDR5 パフォーマンスを強化
AMD EXPO プロファイル
AMD プロファイルを活用してメモリを微調整し、優れたシステム性能を実現します。

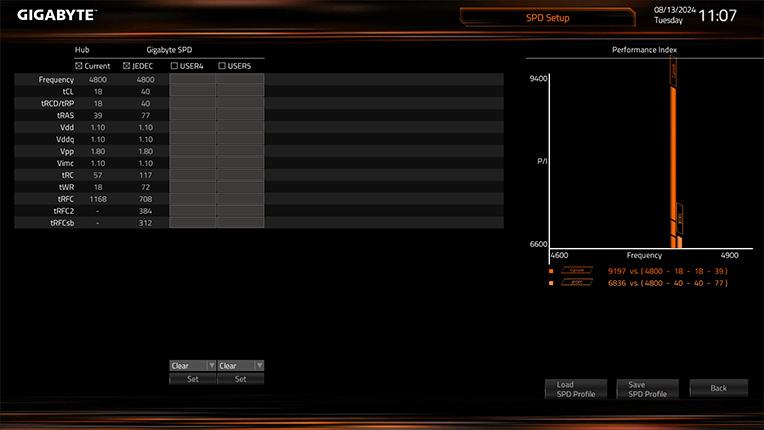

カスタム SPD プロファイル
マシン間で転送できる 2 つの固有の SPD プロファイルを作成して管理します。
高速性能シミュレーション
クロックとタイミングのパラメータを自動的に調整し、最適なメモリ性能を迅速にシミュレートします。
プロファイル管理
好みのメモリ設定を保存して読み込み、簡単に共有できます。
DDR5 ブースト機能
ブースト機能で、OC できない DDR5 メモリの限界を押し上げます。
リセット
ワンクリックでメモリ設定を初期化できます。
比類のないハードウェアの卓越性
最先端のテクノロジーでゲーム体験を向上させ、優れた体験を実現します。
シールド付メモリ配線
メモリーの配線は基板内層でシールドされ、干渉を防止。
デイジーチェーン配線
最適化された配線はボトルネックを排除し、より高いメモリ周波数を可能にし、プロフェッショナル・ゲーマーに、より高速で高密度なメモリ性能を提供します。
優れた接続性
次世代のネットワーク、ストレージによる究極の接続性を体験し、超高速のデータ転送速度を実現します。
GbE 有線 LAN
非常に高速な転送速度が提供され、最も安定した伝送環境が確保されます。

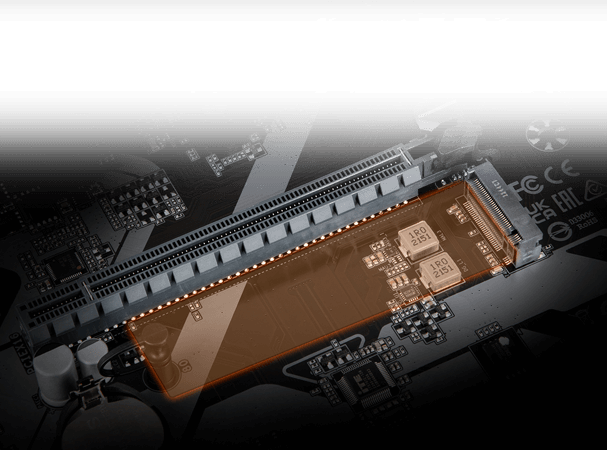

PCIe 4.0 ハードウェア設計
PCIe 4.0 x16 スロットおよび PCIe 4.0 M.2 スロットのサポートを備えた GIGABYTE マザーボードは、PCIe 4.0 デバイスと連携して優れたパフォーマンスを提供します。
* イメージ画像です。
簡単 & フレンドリー
当社の最先端マザーボードは、究極の DIY 体験を実現するように設計されています。カスタム PC の組立は、楽しくスムーズなプロセスです。

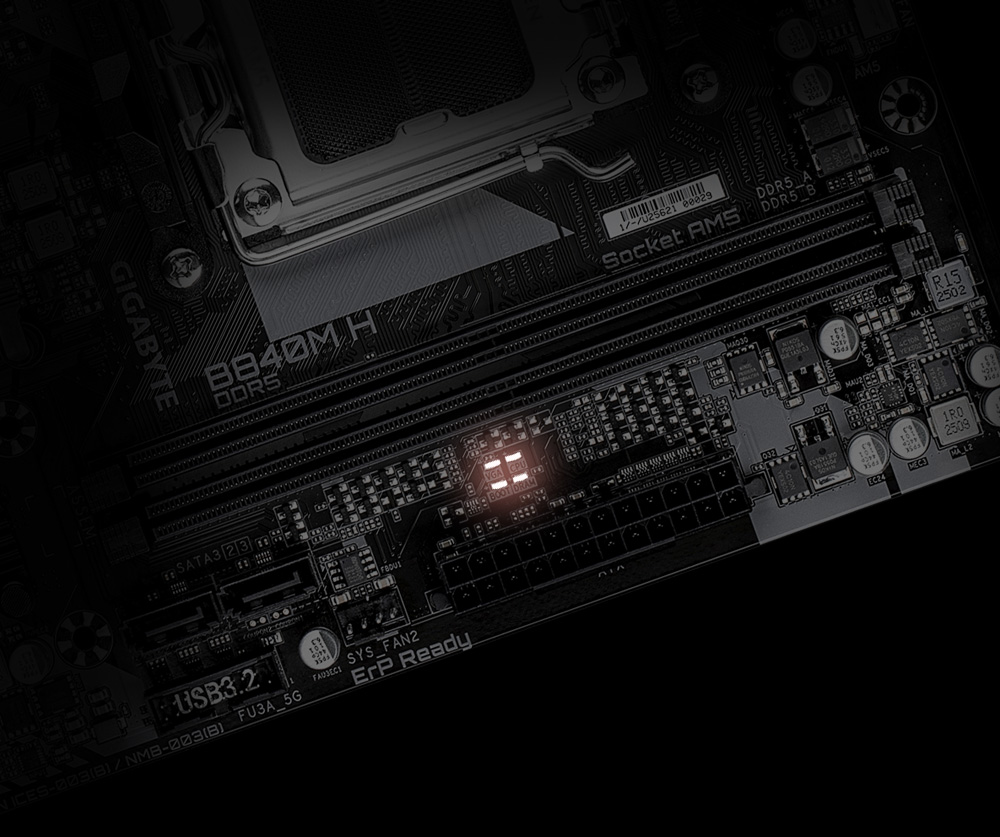

EZ デバッグ・ゾーン
起動時の診断用4灯式デバッグ LED やボタン類を集中配置することにより、
組立時やハードウェア調整時のトラブル診断をより容易に
* イメージ画像です。

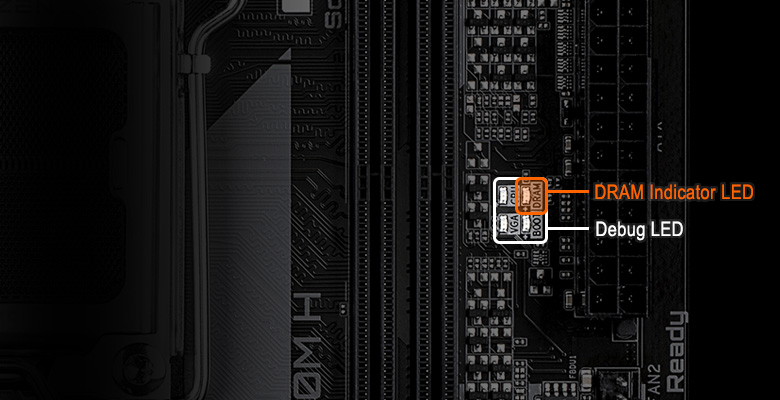

DRAM 搭載最適化表示
DDR5 (デュアルチャネル) メモリモジュールの正しい取り付け方法を説明するために設計されています。
PCIe EZ-Latch
グラフィックスカードを簡単に取り外し可能

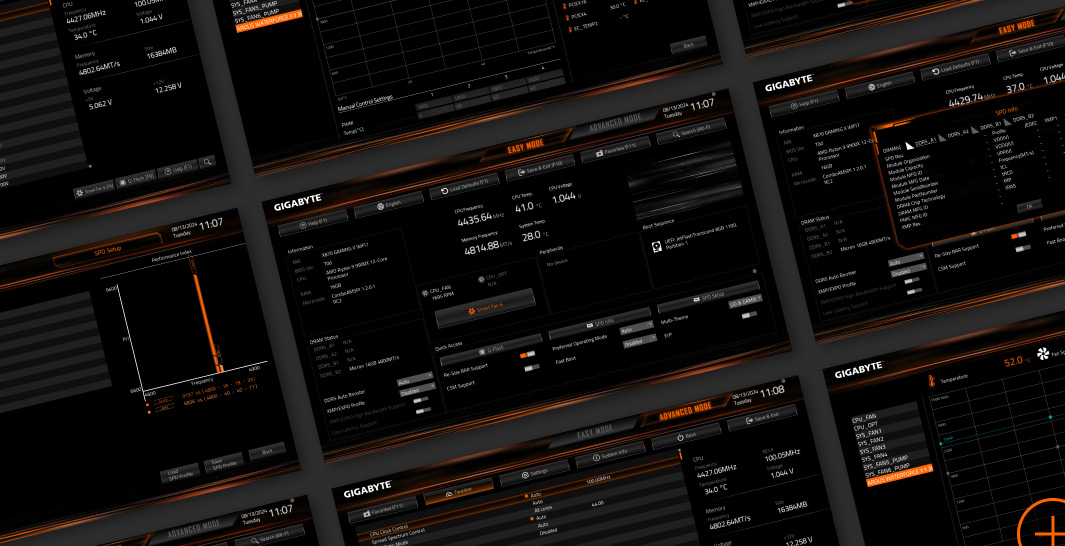

UC BIOS
使いやすくなったインターフェース
UC BIOS

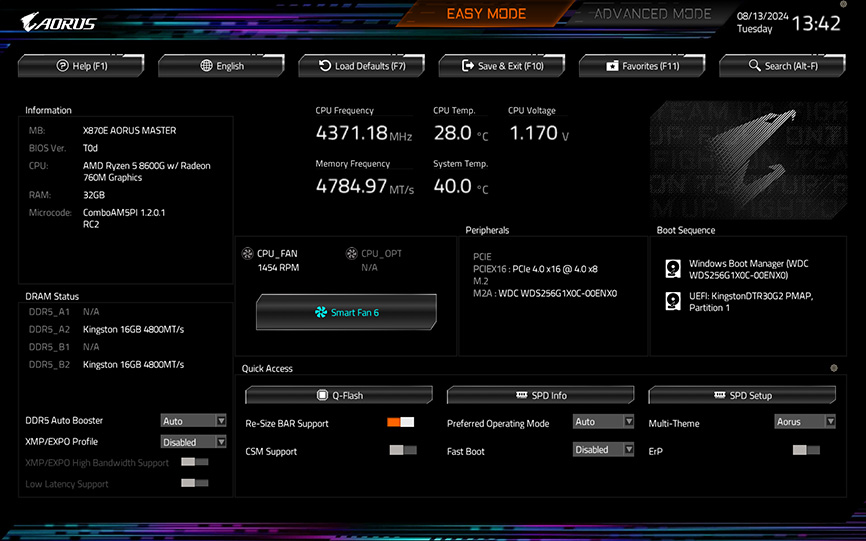

マルチテーマ
新たに専用グレースケール・モードを搭載したマルチ BIOS スキン

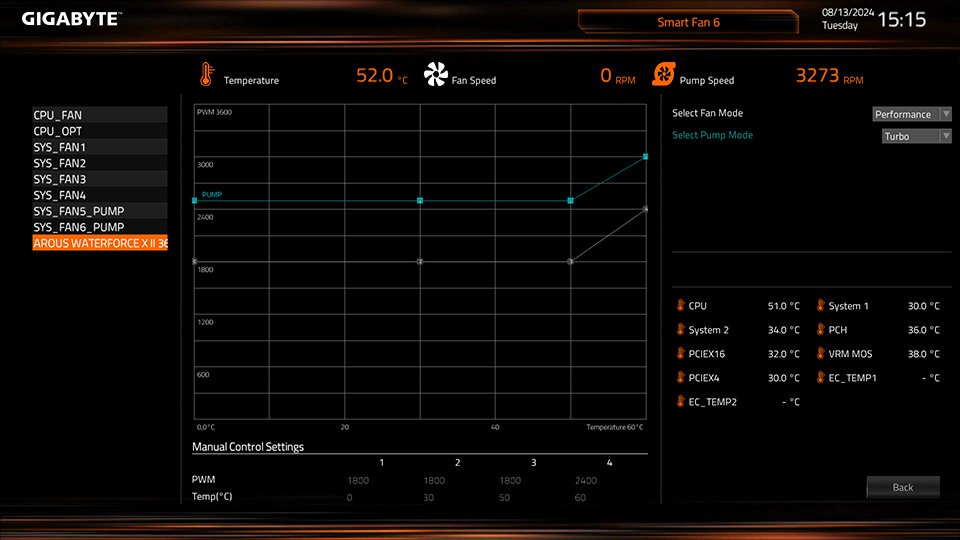

AIO ファン制御
Windows 以外のユーザーが、OS に入る前に BIOS で AIO ファンの速度を調整可能。
* 現在は AORUS WATERFORCE X II シリーズのみ対応。

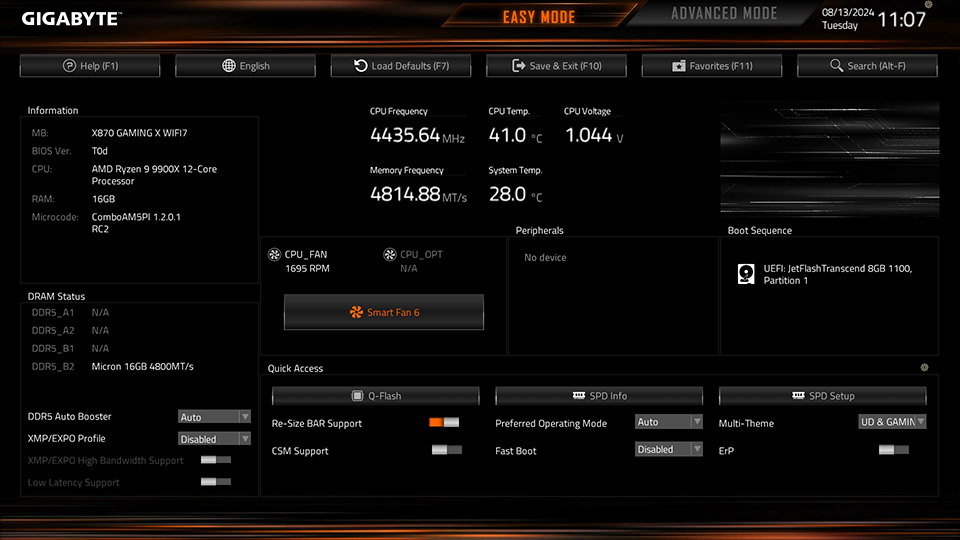

洗練された BIOS インターフェース
GIGABYTE UC BIOS は、直感的な操作インターフェースと美しいデザインを特徴とする、最適化されたエクスペリエンスをユーザーに提供します。

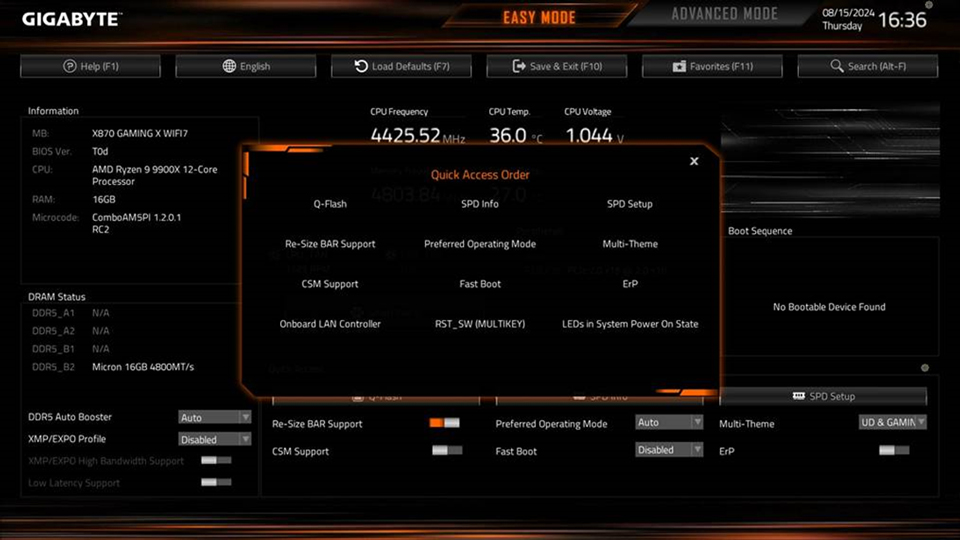

クイックアクセス
GIGABYTE UC BIOS のクイックアクセス機能は、メニュー画面に9つのオプションを設置可能で、面倒なナビゲーションをすることなく迅速な調整を可能にします。

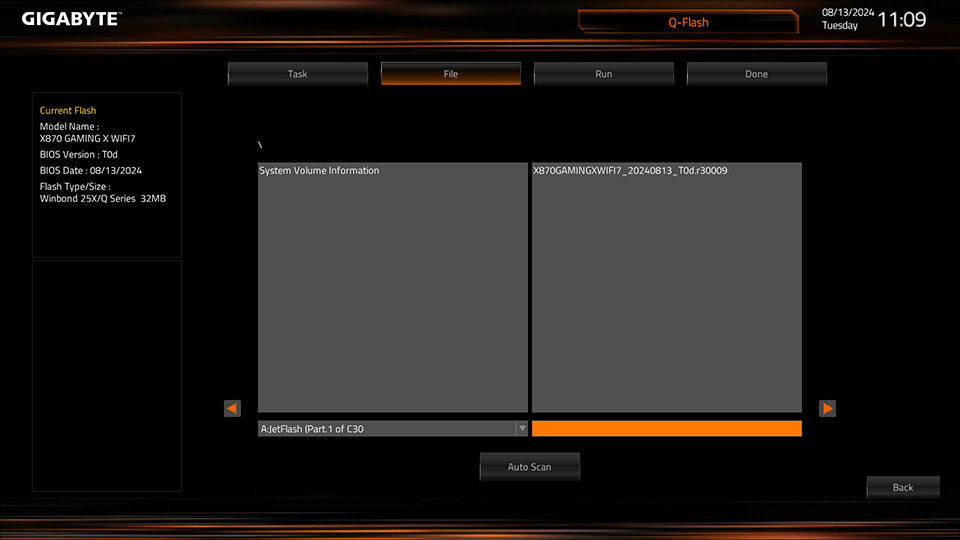

Q-FLASH 自動スキャン
Q-Flash 中に USB フラッシュドライブを使用する場合、手動で BIOS ファイルを検索する代わりに、自動スキャンする機能が追加されました。
Q-FLASH PLUS
Q-FLASH 自動スキャン
Q-Flash 中に USB フラッシュドライブを使用する場合、手動で BIOS ファイルを検索する代わりに、自動スキャンする機能が追加されました。
Q-FLASH PLUS
CPU、RAM、GPU をインストールすることなく、BIOS を簡単にアップグレードできます。

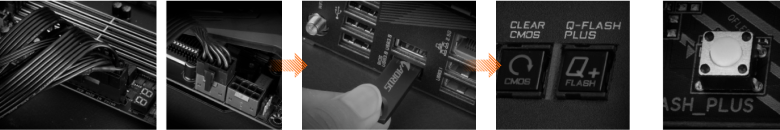

STEP 1
24 ピンおよび 8 ピンの電源ケーブルをマザーボードに接続します。
STEP 2
マザーボードの BIOS ファイルをダウンロードし、「gigabyte.bin」にリネームして FAT32 フォーマットの USB ドライブに保存します。ドライブを Q-FLASH PLUS USB ポートに挿入します。
STEP 3
Q-FLASH PLUS ボタンを押すと、BIOS の自動更新が開始されます。
HWiNFO
独自パートナーシップ

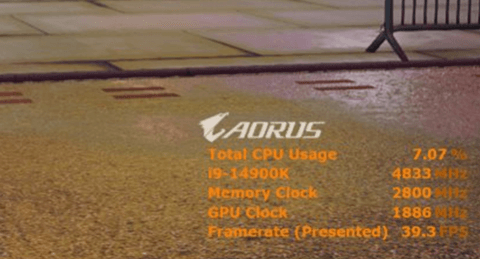

AORUS & HWiNFO 提携ブランド OSD
HWiNFO
AORUS & HWiNFO 提携ブランド OSD
AORUS と HWiNFO の提携ブランド OSD (オンスクリーン・ディスプレイ) は、追加のソフトウェアをインストールすることなく、オーバーレイまたは独立したウィンドウにテキストまたはグラフとして値を表示することができ、フルスクリーン・アプリケーションやゲームでも使用できます。
* イメージ画像です。型番によって異なります。
標準 AORUS スキン
GIGABYTE マザーボード上で HWiNFO を実行すると、デフォルトで AORUS をテーマにしたユニークなスキンが自動的に適用されます。この AORUS スキンは GIGABYTE 製以外のマザーボードでも手動で適用することができます。
* GIGABYTE マザーボードを検知すると、AORUS スキンが自動適用されます。
* イメージ画像です。型番によって異なります。

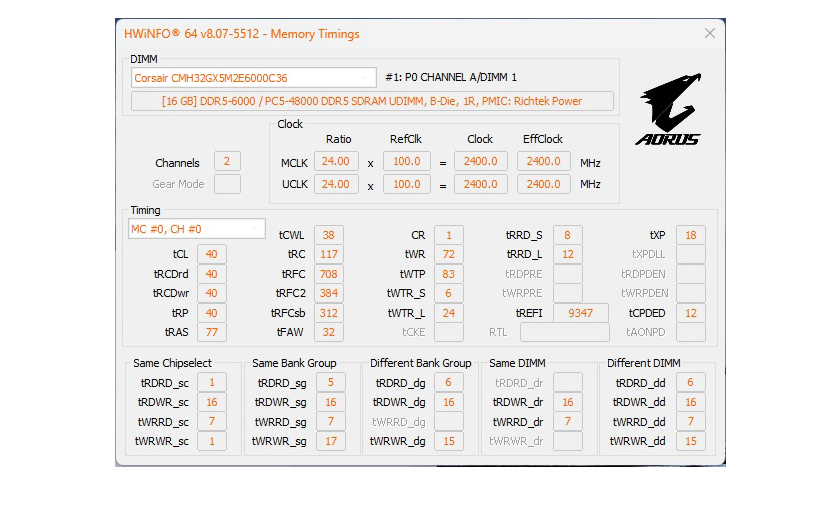

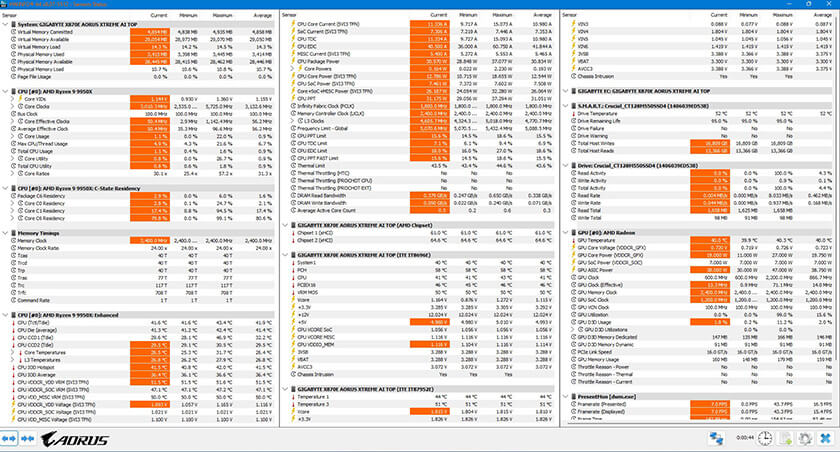

メモリタイミング監視
GIGABYTE と HWiNFO の専門開発者の多大な努力の結果、この先進的な読み出しアプリケーションは、これまでにないほど詳細なメモリタイミング設定を表示し、ユーザーがメモリパフォーマンスを監視し、貴重な洞察を得ることを支援します。
* イメージ画像です。型番によって異なります。

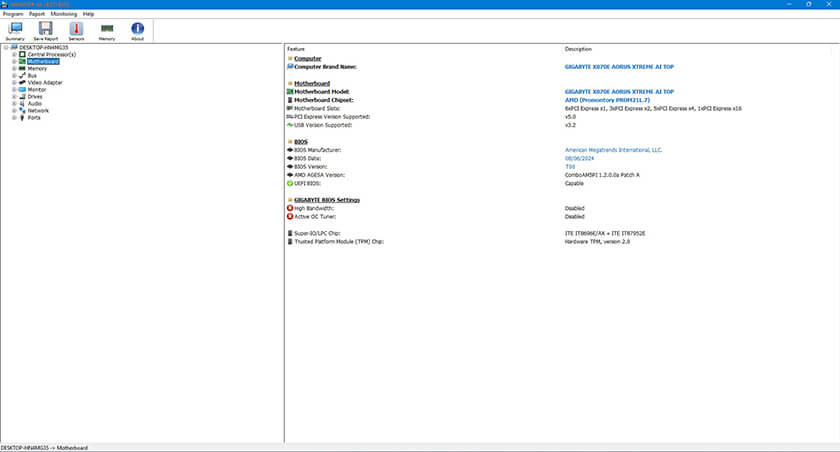

BIOS の詳細情報
GIGABYTE マザーボード・ユーザーは、HWiNFO を介して、設定情報やバージョンなど、BIOS の詳細情報をリアルタイムで確認できるようになりました。もう BIOS チェックのために再起動する必要はありません！
* イメージ画像です。型番によって異なります。

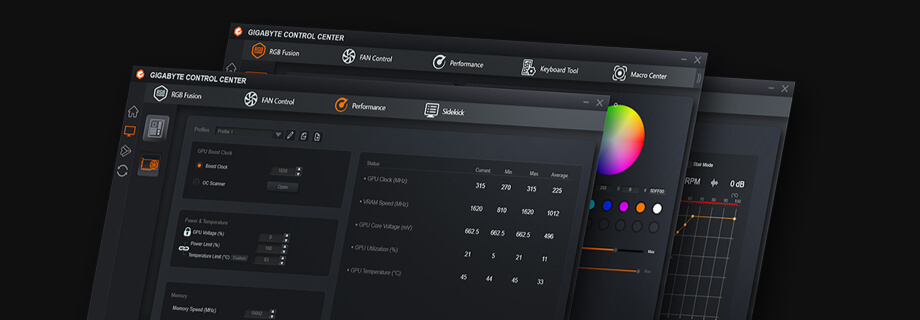

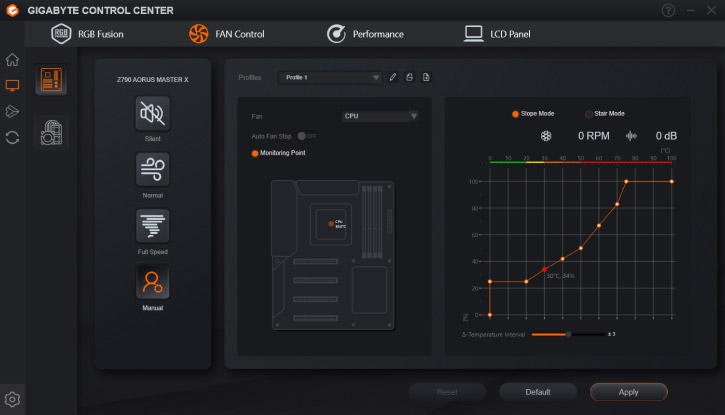

GIGABYTE Control Center
製品特徴
- X3D ターボ・モード：ゲーミング性能向上
- AMD Socket AM5：AMD Ryzen 9000 / 8000 / 7000 シリーズ・プロセッサー対応

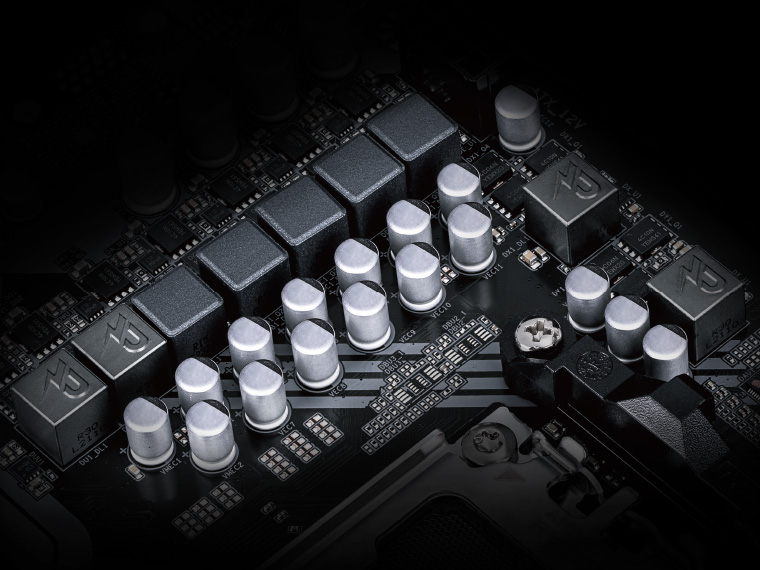

- 5+2+2 デジタル電源フェーズ設計
- Dual Channel DDR5：2 スロット搭載 (EXPO / XMP 対応)
- PCIe EZ-Latch：PCIe x16 スロットのクイックリリース機構付
- 高速ストレージ：PCIe 4.0 x4 M.2 コネクタ
- 高速ネットワーク：GbE 有線 LAN
- 充実した接続性：HDMI & DisplayPort 搭載
- Q-Flash Plus 搭載
- 日本国内正規代理店2年製品保証付
