ME33-AR0
(rev. 1.0)

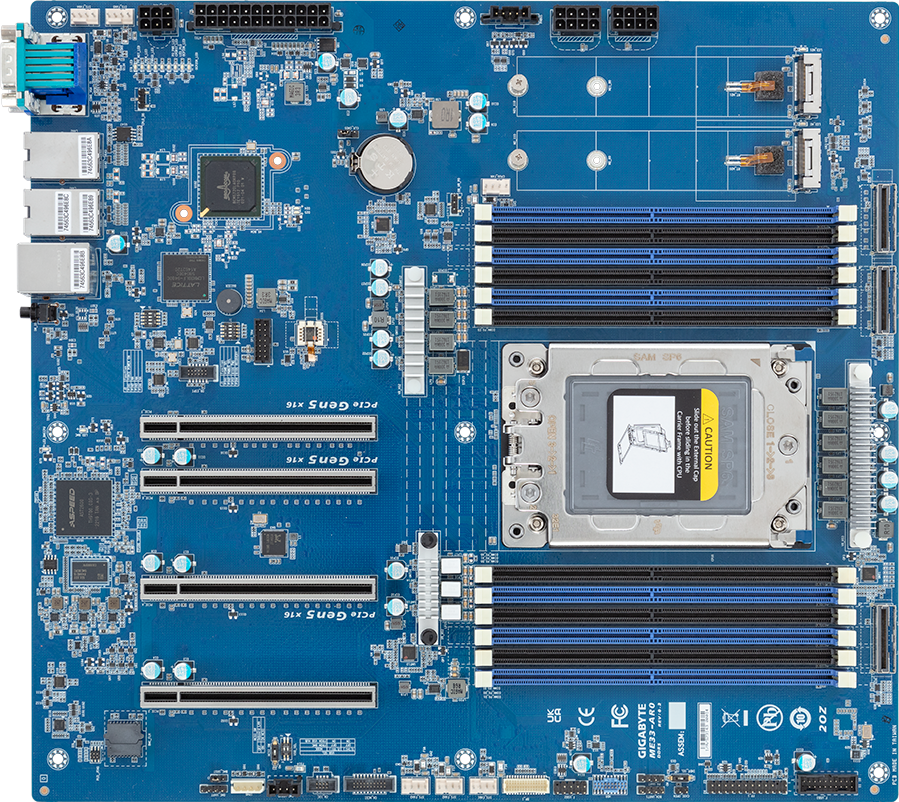

Motherboard - AMD EPYC™ 8004 - E-ATX UP

Single AMD EPYC™ 8004 Series Processors
6-Channel RDIMM DDR5, 12 x DIMMs
2 x 1Gb/s BASE-T LAN ports via Broadcom^® BCM5720
2 x MCIO 8i connectors with PCIe Gen5 x8 or SATA interface
1 x MCIO 8i connectors with PCIe Gen5 x8 interface
2 x M.2 slots with PCIe Gen5 x4 interface
3 x PCIe Gen5 x16 expansion slots
1 x PCIe Gen4 x16 expansion slot

Get a Quote

porównania

Get a Quote

* Zamieszczony materiał został udostępniony jedynie w celach informacyjnych. GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostępnionych informacji o produkcie bez wcześniejszego powiadomienia.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.

SPECIFICATIONS

Form Factor

E-ATX
304.8W x 330.2D mm

CPU

AMD EPYC™ 8004 Series Processors
Single processor, 5nm technology
Up to 64 cores, 128 threads
cTDP up to 225W

Socket

1 x LGA 4844
Socket SP6

Chipset

System on Chip

Memory

12 x DIMM slots
DDR5 memory supported only
6-Channel memory architecture
RDIMM up to 96GB supported
Memory speed: Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)

LAN

2 x 1Gb/s BASE-T LAN ports (1 x Broadcom^® BCM5720)
Support NCSI function

1 x 10/100/1000 Mbps Management LAN

Video

Integrated in Aspeed^® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp

Audio

N/A

Storage Interface

2 x MCIO 8i connectors for 4 x Gen5 NVMe or 16 x SATA
1 x MCIO 8i connector for 2 x Gen5 NVMe

RAID

N/A

Expansion Slots

Slot_7: PCIe x16 (Gen5 x16) slot
Slot_6: PCIe x16 (Gen5 x16) slot
Slot_4: PCIe x16 (Gen5 x16) slot
Slot_2: PCIe x16 (Gen4 x16) slot

2 x M.2 slots:
- M-key
- PCIe Gen5 x4
- Support 2280/22110 cards

*Total 3 x MCIO 8i connectors:
- 2 x MCIO 8i (PCIe Gen5 x8 or SATA) connectors
- 1 x MCIO 8i (PCIe Gen5 x8) connector

*Please refer to the optional parts for qualified cables to ensure Gen5 signal quality.

Internal I/O

1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x 6-pin ATX 12V power connector
1 x CPU fan header
5 x System fan headers
1 x USB 3.2 Gen1 x2 header
1 x USB 2.0 x2 header
2 x M.2 slots
3 x MCIO 8i connectors
1 x Front panel header
1 x Backplane board header
1 x PMBus connector
1 x IPMB connector
1 x TPM header

Rear I/O

2 x USB 3.2 Gen1
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED

TPM

1 x TPM header with SPI interface
Optional TPM2.0 kit: CTM010

OS Supported

Please refer to OS compatibility table in support page

Board Management

Aspeed^® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

Dashboard
HTML5 KVM
Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
Sensor Reading History Data
FRU Information
SEL Log in Linear Storage / Circular Storage Policy
Hardware Inventory
Fan Profile
System Firewall
Power Consumption
Power Control
Advanced power capping
LDAP / AD / RADIUS Support
Backup & Restore Configuration
Remote BIOS/BMC/CPLD Update
Event Log Filter
User Management
Media Redirection Settings
PAM Order Settings
SSL Settings
SMTP Settings

PSU Connectors

1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x 6-pin ATX 12V power connector

Operating Properties

Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)

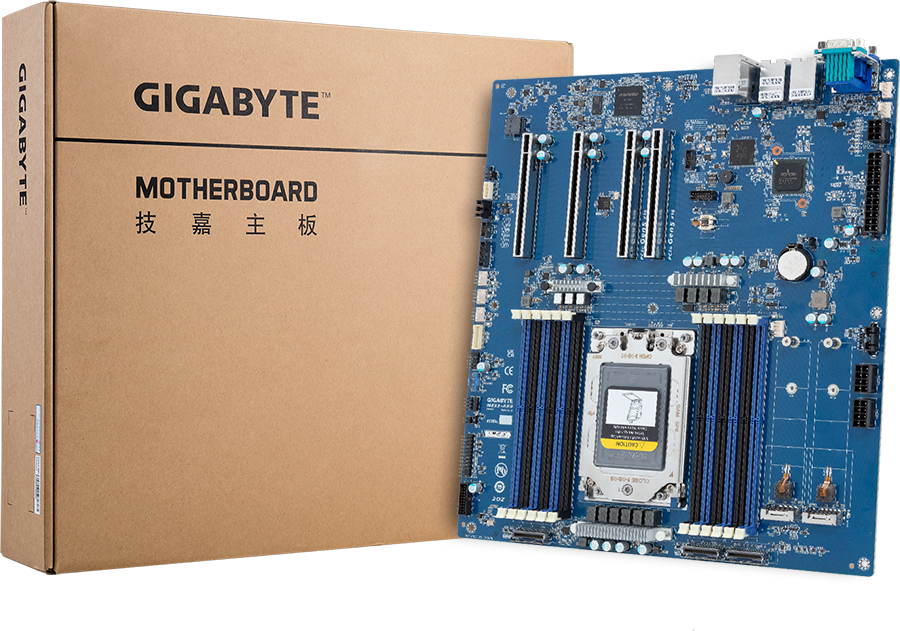

Retail Packaging Content

1 x ME33-AR0
1 x I/O shield
1 x Quick start guide
1 x MCIO 8i to 8 x SATA 6Gb/s cable (600mm)

Single Box dimensions: 409 x 355 x 78 mm
Carton dimensions: 729 x 415 x 432 mm
Quantity: 10 x single boxes in one carton

Bulk Packaging Content

10 x ME33-AR0
10 x I/O shields

Carton dimensions: 600 x 473 x 517 mm

Reference Numbers

Retail: 9ME33AR0MR-000-10*
Bulk: 9ME33AR0NR-000-10*

Part Numbers:

- I/O shield: 12AIO-MZ33AR-00R
- MCIO 8i to 8 x SATA cable (600mm): 25CF9-600721-M0R

Optional parts:

- MCIO 8i to 2 x MCIO 4i cable (550mm): 25CF9-550700-A4R
