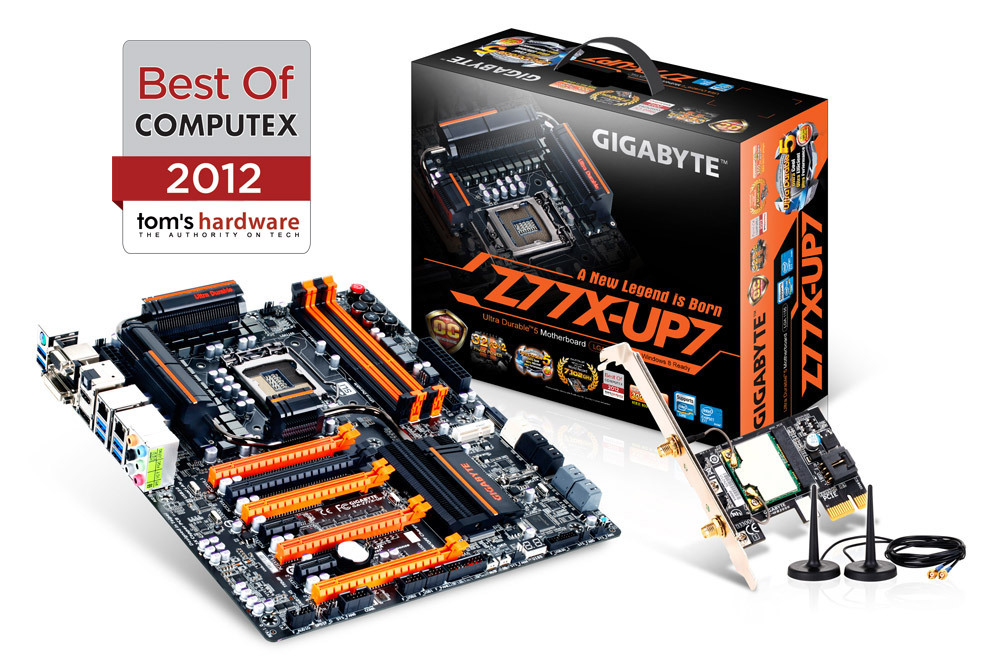

GA-Z77X-UP7 (rev. 1.0)

GIGABYTE has unleashed its latest flagship Z77X-UP7 Motherboard. Designed for extreme overclocking, the GIGABYTE Z77X-UP7 motherboard is for serious overclockers looking to take down world records. Currently the Intel^® Core™ i7 CPU world record holder at 7.102GHz, the GIGABYTE Z77X-UP7 is this year’s overclocking motherboard to beat.

	The GIGABYTE Z77X-UP7 motherboard delivers some serious amount of power through its 32+3+2 power phase design (32 CPU phases, 3 Intel<sup>&reg;</sup> HD Graphics, 2 VTT phases). Featuring the new GIGABYTE Ultra Durable™ 5 technology with high current capable components including 60A rated PowIRstages® from IR, the Z77X-UP7 is able to deliver an astonishing 2,000W of power delivery.

The GIGABYTE Z77X-UP7 motherboard takes advantage of an exclusive All Digital Engine to deliver maximum power to 3rd generation Intel^® Core™ processors. Using entirely digital controllers means that more precise power delivery to the motherboard’s most power hungry and energy sensitive components is possible.

	ขณะนี้ผู้ใช้งานสามารถเพลิดเพลินไปกับยูทิลิตี้ 3D เพื่อใช้ในการปรับแต่ง โต้ตอบแบบ 3 มิติสำหรับควบคุมพลังงานที่ส่งไปยัง CPU และ Memory ได้อย่างรวดเร็วทั้ง : Voltage, Phase และ Frequency. พารามิเตอร์เหล่านี้มีความสำคัญต่อวิธีการจัดการ digital PWM สำหรับอุปกรณ์ไฟฟ้าที่สำคัญของเมนบอร์ด และสามารถช่วยให้ผู้ใช้งานสามารถโอเวอร์คล็อกได้อย่างรวดเร็วและมีเสถียรภาพมากที่สุด
	3D Power: Voltage Control พารามิเตอร์ที่ใช้แก้ไขแรงดันไฟฟ้าภายใน 3D Power™, ประกอบไปด้วย load line calibration สำหรับปรับความเร็วในการโหลดของ CPU, Vdroop สำหรับหลีกเลี่ยงแรงดันไฟฟ้าที่ไม่เหมาะสม. OVP (ป้องกันแรงดันไฟฟ้าเกิน/ Over Voltage Protection) สำหรับปรับเปลี่ยนหรือคืนค่าเริ่มต้นในการป้องกันความผิดพลาดของ CPU, memory controller, VTT และ system memory
	3D Power: Phase Control ผู้ใช้สามารถปรับ OCP OCP (ระบบป้องกันกระแสไฟเกิน/ Over Current Protection) ของ CPU, integrated memory controller และระดับการใช้พลังงานของ system memory ได้. โดยคุณสมบัตินี้จะช่วยทำให้การควบคุมเฟสในการให้พลังงาน เมื่อมีความจำเป็นมีเสถียรภาพมากยิ่งขึ้น
	3D Power: Frequency Control GIGABYTE's digital PWM ช่วยทำให้การควบคุมความถี่ที่ปรับได้ผ่านทาง International Rectifier PWM Controller มีความสะดวกมากยิ่งขึ้น. 3D Power™ frequency control ช่วยให้ผู้ใช้งานสามารถเปลี่ยนความถี่ PWM controller frequency เพื่อทำให้ CPU VRM สามารถปรับความเร็วในการส่งพลังงานได้อย่างรวดเร็วยิ่งขึ้น นอกจากนั้นผู้ใช้งานยังสามารถปรับคลื่นความถี่ PWM โดยรวม สูงสุด หรือ ต่ำสุดได้ตามความต้องการ

High Current, Low Heat CPU Power Zone Design Features IR Digital Power Controller and IR3550 PowIRstage^® Ics


เมนบอร์ด GIGABYTE ที่พร้อมกับเทคโนโลยี GIGABYTE Ultra Durable™ 5 technology ซึ่งได้เลือกใช้ส่วนประกอบที่มีคุณภาพสูงมาใช้ออกแบบ CPU power zone ประกอบไปด้วย IR3550 PowIRstage® ICs จาก International Rectifier, 2X Copper PCB และ high current Ferrite Core Chokes ที่สามารถให้พลังงานได้มากถึง 60A, สามารถรองรับอุณหภูมิได้มากถึง 60°C* ซึ่งเย็นกว่าเมนบอร์ดรุ่นเก่าทุกรุ่น. โดยเทคโนโลยีนี้จะมาพร้อมกับเมนบอร์ด Intel® X79 และ Z77 Express Chipsets , GIGABYTE Ultra Durable™ 5 technology คือ นวัตกรรมในการออกแบบเมนบอร์ดที่ดีที่สุดในขณะนี้ more

The GIGABYTE Z77X-UP7 delivers the industry's most scalable graphics platform, with support for both 4-way ATI CrossfireX™ and Nvidia SLI™. Providing 4 PCI Express 3.0 x8 connectivity, the Z77X-UP7 delivers ultra smooth 3D rendering, blazing-fast frame rates and enhanced graphics capabilities for users wanting to get the highest level of graphics performance from their system. 4-Way Graphics Native PCIe Gen. 3 x16 Direct Link to CPU Single black PCIe x16 slot provides a direct link to the CPU, enabling it to bypass the PLX chip. This provides the fastest possible connection for single graphics card benching.

GIGABYTE has completely re-drawn the traditional BIOS experience, providing mainstream and enthusiast users with an exclusive in-house designed UEFI BIOS technology. Featuring a superior graphical interface capable of 32-bit color imaging and fluid user-friendly mouse navigation, GIGABYTE 3D mode allows novice or casual users to more clearly understand the areas of the motherboard that are being affected through the BIOS settings, gaining a clearer understanding of the BIOS functionality. Advanced Mode provides a more comprehensive UEFI BIOS environment that is designed specifically for overclockers and power users who want maximum control over their PC’s hardware.

Dual UEFI BIOS™

At the heart of this exciting 3D BIOS™ technology is a pair of physical BIOS ROMs containing GIGABYTE's exclusive in-house designed Dual UEFI BIOS™ technology, featuring the patented GIGABYTE DualBIOS™ technology that automatically recovers BIOS data when main BIOS has crashed or failed.

BIOS Switcher With onboard BIOS Switcher, users can manually select which BIOS chip to use (Main BIOS or Backup BIOS), allowing them to select one BIOS for normal use, and the other specifically for overclocking. Users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don’t want to lose their original settings. DualBIOS™ Disable Switch With onboard BIOS Switcher, users can manually select which BIOS chip to use (Main BIOS or Backup BIOS), allowing them to select one BIOS for normal use, and the other specifically for overclocking. Users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don’t want to lose their original settings.

OC-Touch enables overclockers to quickly and easily get the best performance from their system. Onboard OC-Touch buttons allow overclockers to manually adjust the CPU ratio, BCLK settings as well as adjustments to the BCLK stepping ratio, to either 1MHz or 0.1MHz increments. These changes can be made in real-time, whether in BIOS, DOS, or Windows® without the need for rebooting, so that users can quickly fine-tune their system and find their CPU’s maximum frequency. Onboard voltage measurement modules are also included to help users to conveniently monitor individual component voltages and onboard LN2 Mode switch allows users to quickly drop CPU frequency to x16 multiplier during extreme overclocking so that opening benching applications such as CPU-Z will not cause the overclock to fail.

GIGABYTE has created a new "Thin Fin" heatsink design featuring the GIGABYTE signature OC Orange look and feel for its latest flagship motherboard. Featuring ultra thin metal fins, the heatsink provides greater surface area so that quicker heat exchange can occur.

เมนบอร์ด GIGABYTE 7 series จะมาพร้อมกับ GIGABYTE 333 Onboard Acceleration , ซึ่งเป็นเทคโนโลยีที่ได้รับการออกแบบมาเพื่อเพิ่มความเร็วในการทำงาน, ประกอบไปด้วย SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology และ 3x USB power boost ที่มีอยู่บนl USB ports ในการชาร์จพลังงานให้กับ USB devices.

เมนบอร์ด GIGABYTE 7 series จะมาพร้อมกับ GIGABYTE On/Off Charge technology ที่ได้รับการออกแบบมาสำหรับชาร์จพลังงานให้กับ iPhone, iPad และ iPod Touch ผ่านเครื่องพีซีแม้อยู่ในโหมดสแตนด์บาย หรือแม้กระทั้งปิดเครื่อง ซึ่งด้วยความสามารถของฟีเจอร์ GIGABYTE's 3x USB Power, จะช่วยทำให้พอร์ต USB ที่มีคุณสมบัติ On/Off Charge ของเมนบอร์ด GIGABYTE สามารถชาร์จพลังงานได้รวดเร็วยิ่งขึ้น

* Due to certain mobile phone limitations, users may need to connect the mobile phone to their PC before the PC enters S4/S5 mode to enable a quick charge from non ON/OFF Charge USB ports.
Charging results may vary by model.

เมนบอร์ด GIGABYTE 7 series จะมีการติดตั้ง onboard mSATA slot มาให้พร้อม เพื่อทำให้การตอบสนองต่อ Intel® Smart Response and Intel® Rapid Start. สามารถทำได้ง่ายขึ้นด้วยพื้นฐานของ SSD-based technologies ในขณะที่มีต้นทุนที่ต่ำ และมีประสิทธิภาพในการทำงานสูง ผู้ใช้งานจะเพลิดเพลิน และสนุกไปกับการตอบสนองของเครื่องคอมพิวเตอร์ที่เร็วขึ้นกว่าเดิม อย่างเห็นได้ชัดทังการบูตระบบและการทำงานของระบบทั่วไป
Download : Intel Smart Response SSD Available Vender List

The motherboard also includes an exclusive PCIe expansion card that offers support for the latest Bluetooth 4.0 and IEEE 802.11 a/b/g/n Wi-Fi connectivity. The Bluetooth 4.0 standard includes Smart Ready technology that is debuting on mobile devices including the Apple® iPhone® 4s. This means that transferring important content from your smart phone or tablet is easier and faster than ever...more

Download : GC-WB300D Safety approval list

เมนบอร์ด GIGABYTE 7 series สนับสนุน Lucid Virtu GPU virtualization technologies - virtualization คือซอฟ์ตแวร์ที่ดีที่สุดในการเพิ่มประสิทธิภาพของเครื่องพีซีในการตอบสนองที่รวดเร็ว มี response times ที่ต่ำ, ให้การประมวลผลวีดีโอดีขึ้น และให้ภาพนุ่มนวล พร้อมสภาพแวดล้อมที่สมจริง
นอกจากนั้น Lucid Universal MVP ยังมาพร้อมกับฟีเจอร์ Hyperformance, ในการลดการแสดงผลที่ซ้ำซ้อน สามารถส่งมอบพลังการทำงานได้เต็มประสิทธิภาพ ให้ frame rates ที่ลื่นไหล และ ช่วยเพิ่มความคมชัดโดยไม่เกิดเกรนในภาพ
Free Upgrade for your Graphics

ระบบทดสอบ : 3rd generation Intel Core processor 3.2G / เมนบอร์ด GA-Z77X-UD3H/ แรมDDR3 1333/ ระบบปฏิบัติการ Win7 64Bit. คะแนนทดสอบใช้สำหรับอ้างอิงเท่านั้น
