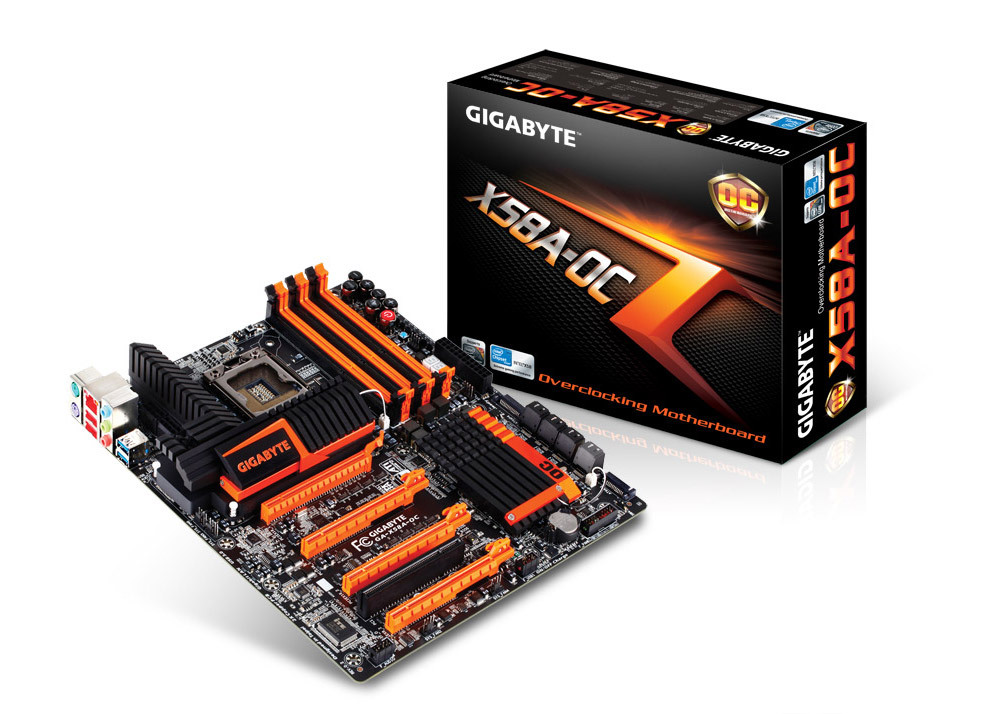

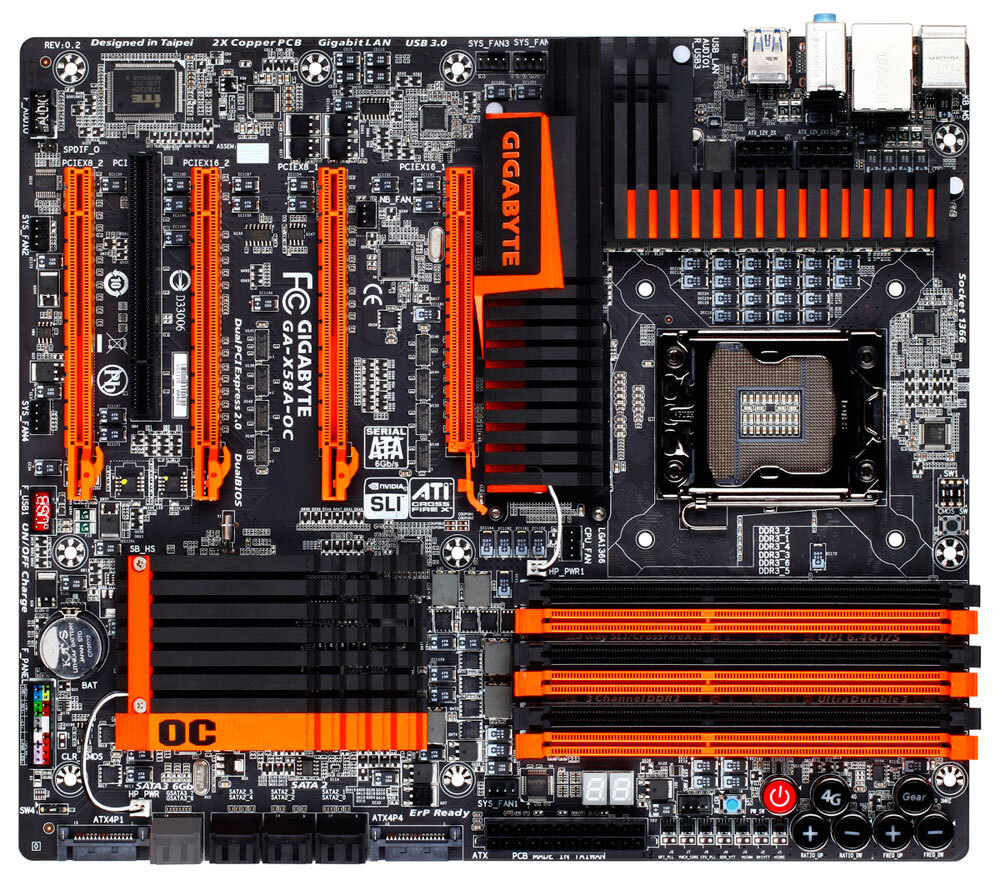

GA-X58A-OC (rev. 1.0)

La X58A-OC de GIGABYTE cuenta con un nuevo diseño en el VRM llamado OC-VRM, que incluye una combinación de capacitores POS, Choques MPFC (Max Power Ferrite Core) de 50ª y Driver-MOSFETs, que combinados con capaces de brindar más energía al CPU, con una mayor eficiencia y menor temperatura. OC-VRM además permite que los usuarios realicen overclock en la frecuencia del PWM a través de un interruptor integrado en la motherboard, para un ajuste en tiempo real. Cuando el CPU necesita la máxima cantidad de energía, los usuarios pueden ajustar la frecuencia del PWM para ofrecer mayor corriente a través de su diseño único con capacitores POS y Choques MPFC, Además, GIGABYTE ha elegido especialmente componentes que no obstruyen y ha diseñado cuidadosamente la disposición para hacer fácil a los overclockers aislar su motherboard.

OC-Touch permite que los overclockers obtengan el mejor rendimiento de su sistema de forma veloz y sencilla. Con botones OC-Touch integrados en la placa, los usuarios pueden subir o bajar el ratio del CPU, cambiar la configuración del BCLK, y aún cambiar el stepping del BCLK a 1MHz o 0.3MHz. Estos cambios pueden hacerse en cualquier momento en el BIOS, DOS o Windows en tiempo real sin necesidad de reiniciar la PC, por lo que los usuarios pueden efectivamente ajustar de forma veloz su CPU para obtener la máxima frecuencia. El botón 4G integrado en la placa permite que los overclockers novatos alcancen automáticamente un overclock de 4GHz, mientras los usuarios más experimentados pueden obtener los 4GHz antes de continuar con OC-Touch para encontrar fácilmente el mejor margen para su CPU. Los módulos de medición de voltaje en la placa también ayudan a los usuarios a monitorear de forma eficiente los voltajes en los componentes.

OC-PEG proporciona 2 conectores de energía SATA dispuestos en la tarjeta para una mayor estabilidad en la energía del PCI-3 cuando se estén usando configuraciones de tarjetas de video 3-way o 4-way. Cada conector obtiene su energía de una diferente fase de la fuente de poder, ayudando a obtener una mejor y mayor estabilidad en el overclock de las tarjetas de video. El suministro de energía de forma independiente para los puertos PCIe ayuda a mejorar el overclock aun usando una sola tarjeta de video. Para cuando se usen arreglos 4-way CrossFireX™, los usuarios deberán hacer uso del OC-PEG para evitar una sobre carga en el conector ATX de 24 pines.

OC-Cool cuenta con un Nuevo diseño térmico iluminado por LEDs y 7 conectores para ventiladores de 4-pines que permiten a los overclockers controlar fácilmente la temperatura en todo el sistema. El disipador OC-Cool maximiza la convección en el sistema ayudando a expulsar el aire caliente a través del panel trasero y optimizando la disipación pasiva.

OC-DualBIOS™ cuenta con un switch de BIOS integrado en la placa y un indicador LED, permitiendo que los usuarios seleccionen entre un BIOS de uso normal y otro para el overclock. Con 2 BIOS, los usuarios pueden guardar hasta 16 perfiles de overclock una característica muy útil cuando los overclockers desean actualizar a un nuevo BIOS, pero no desean perder su configuración inicial.

El diseño Ultra Durable 3 de GIGABYTE, incluye 2 onzas de cobre en las capas de Energía y Tierra que dramáticamente reduce la temperatura del sistema ofreciendo la disipación más efectiva del calor en las áreas críticas de la placa tales como el área del CPU o el PCB completo. Ultra Durable 3 de GIGABYTE además reduce la impedancia del PCB en 50%, ayudando a reducir el desperdicio eléctrico y alcanzar menores temperaturas en los componentes. Un diseño con 2oz de cobre mejora la calidad de las señales transmitidas y disminuye la interferencia EMI (Electromagnetic Interference), proveyendo mayor estabilidad en el sistema y permitiendo mayores márgenes para el overclock... más
