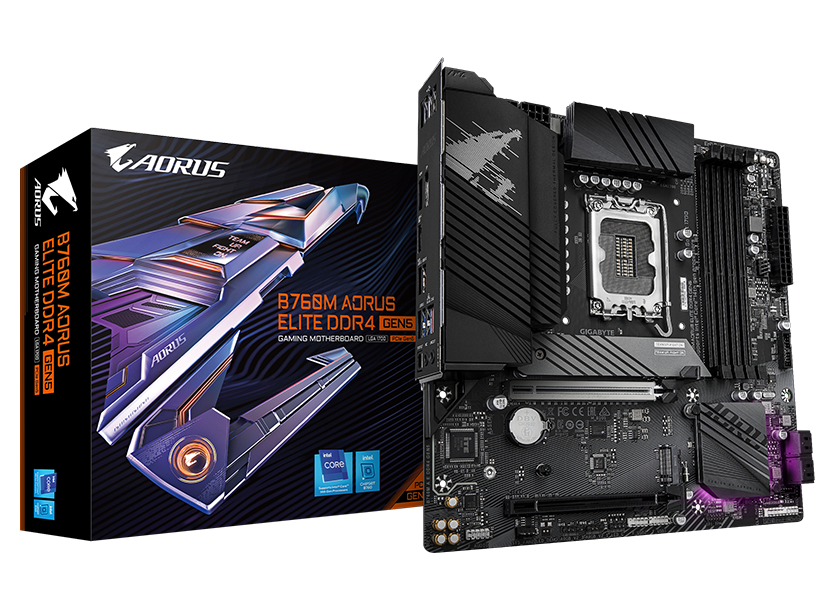

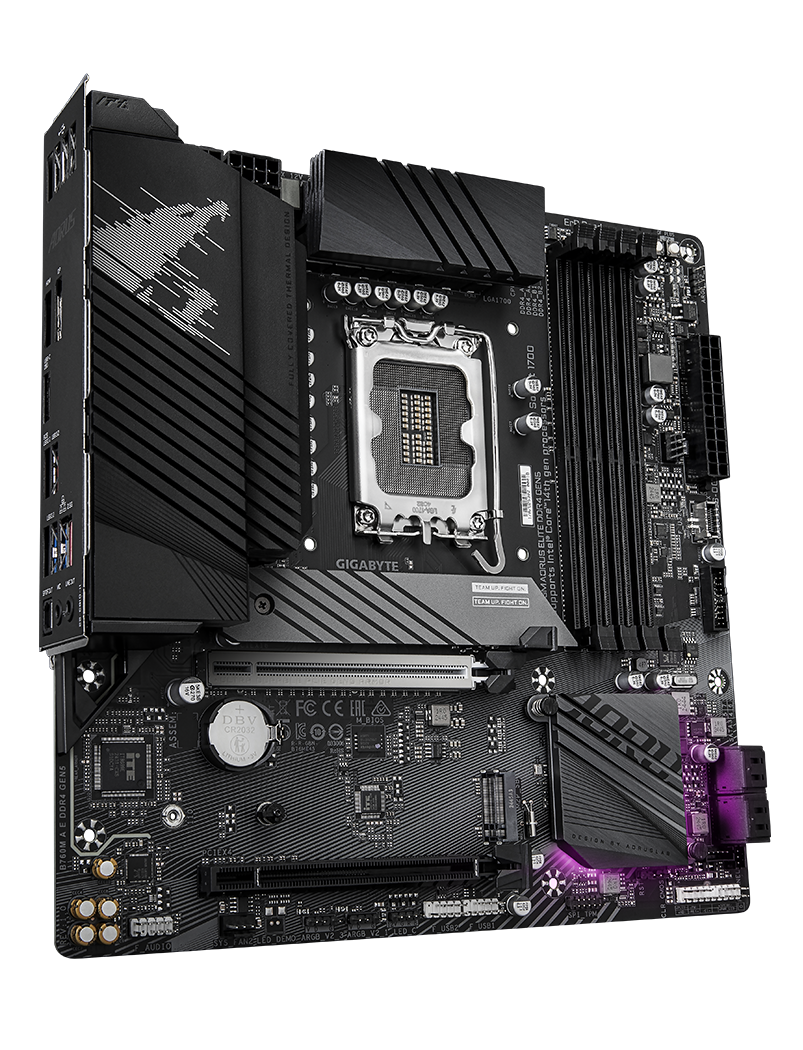

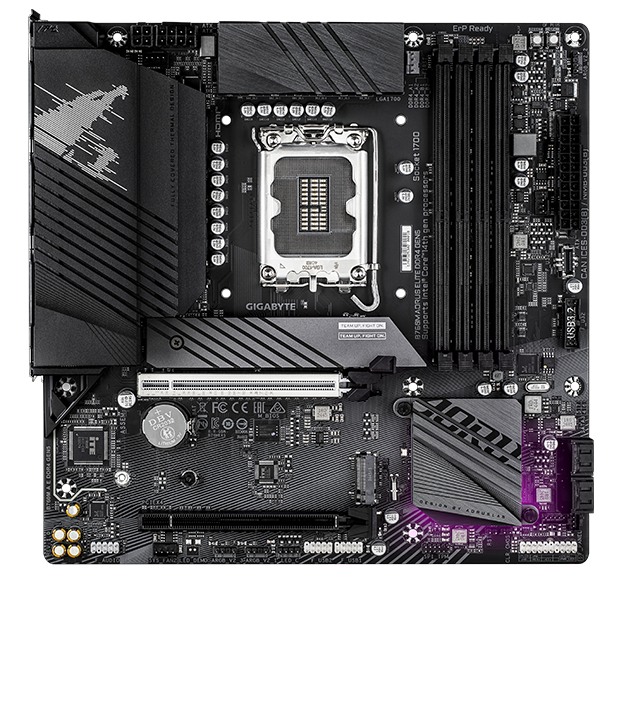

B760M AORUS ELITE DDR4 GEN5
主な特徴
-
12+1+1 Twin Hybrid Phases Digital Power
- 60A DrMOS
- PCIe 5.0 Ready PCB

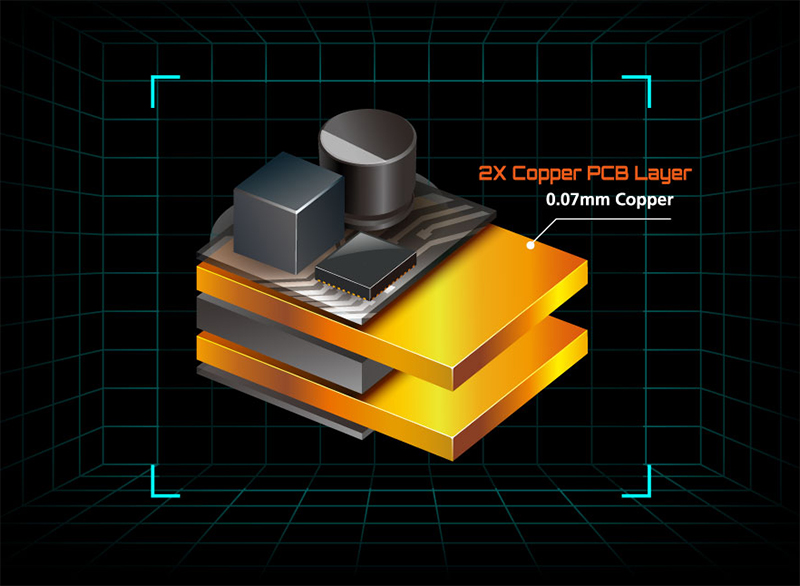

- 6-Layer & 2X Copper PCB
-
Support 14th and 13th Gen. Intel Core Processors
-
UD Power Connector
- 8+4 Solid Pin CPU Power Connector
-
4 x DIMMs, Dual Channel DDR4
-
2 x M.2 Slots
- 2*PCIe 4.0 x4 M.2
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot
- 1 x PCIe 4.0 x4
-

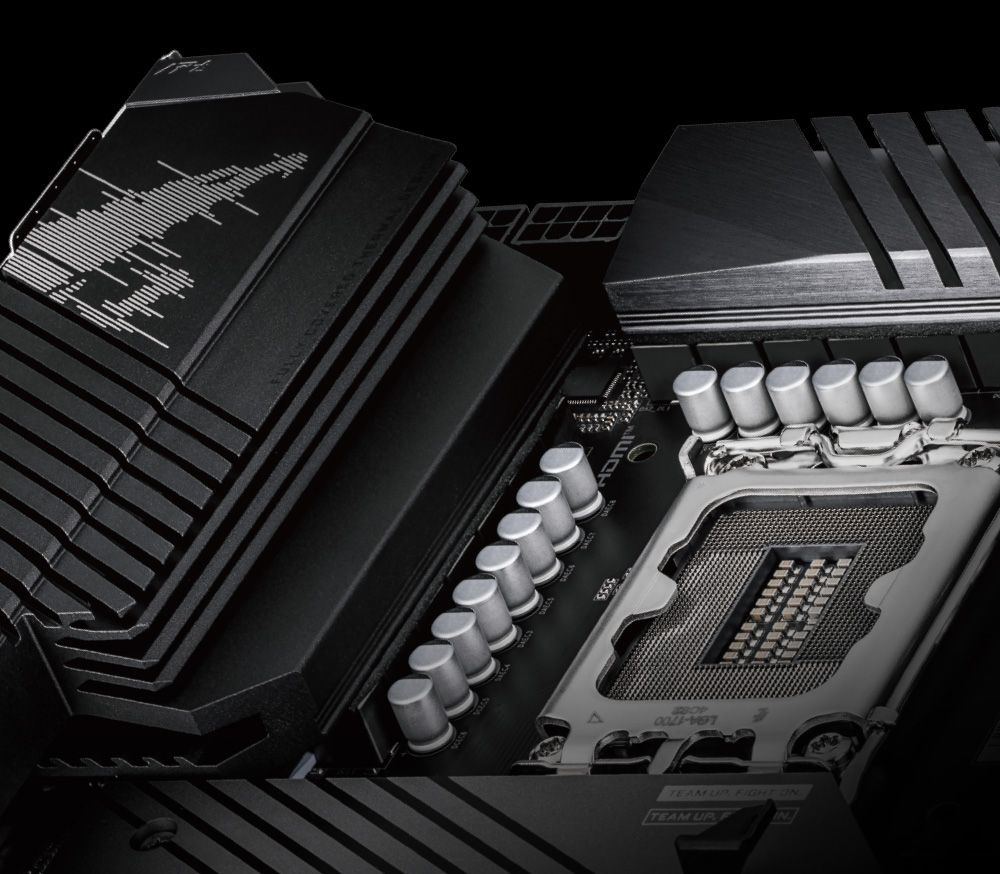

VRM Thermal Armor Advanced
-
M.2 Thermal Guard
-
4 x USB 2.0
-
1 x Display Port
-
1 x HDMI
-
USB 3.2 Gen 2x2 Type-C
-
1 x USB 3.2 Gen 2
-
3 x USB 3.2 Gen 1
-
2.5 GbE LAN
-
Front USB-C 10Gb/s
-
4 x SATA 6Gb/s
-

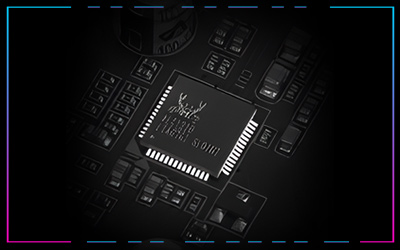

ALC1220 Hi-Fi Audio
- 8-CH HD Audio
- High-End Audio Capacitor
-
RGB FUSION
- 3 x Addressable LED Headers
- 1 x RGB LED Header
-
M.2 EZ-Latch Plus
-
PCIe EZ-Latch
-
Q-FLASH PLUS Button
-
Multi-key
新しい GIGABYTE B760 GEN5 マザーボードは、既存のプラットフォームにて PCIe Gen5 の強化されたパフォーマンスを享受できる最も効率的なソリューションを提供します。PCIe 5.0 は、PCIe 4.0 のデータ転送速度をレーンあたり 16 GT/s から 32 GT/s に倍増します。この帯域幅の大幅な増加は、特に高速なデータ移動を必要とする高性能グラフィックスカード、ストレージ・デバイス、AI アクセラレータ等にメリットをもたらします。

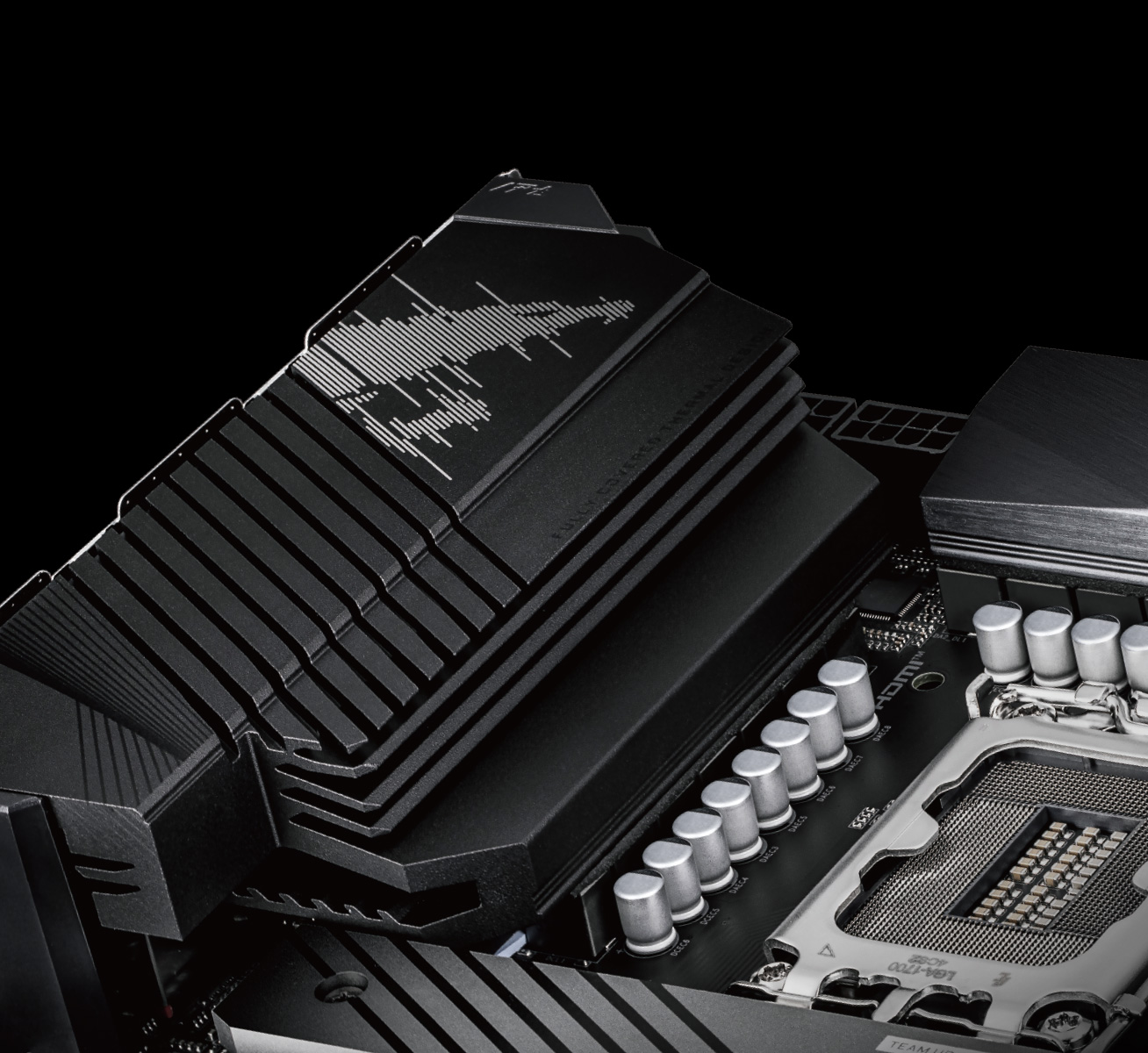

本マザーボードにはシステムを冷却し、効率よく保つための高度な熱設計と耐久性のあるヒートシンクが搭載されています。

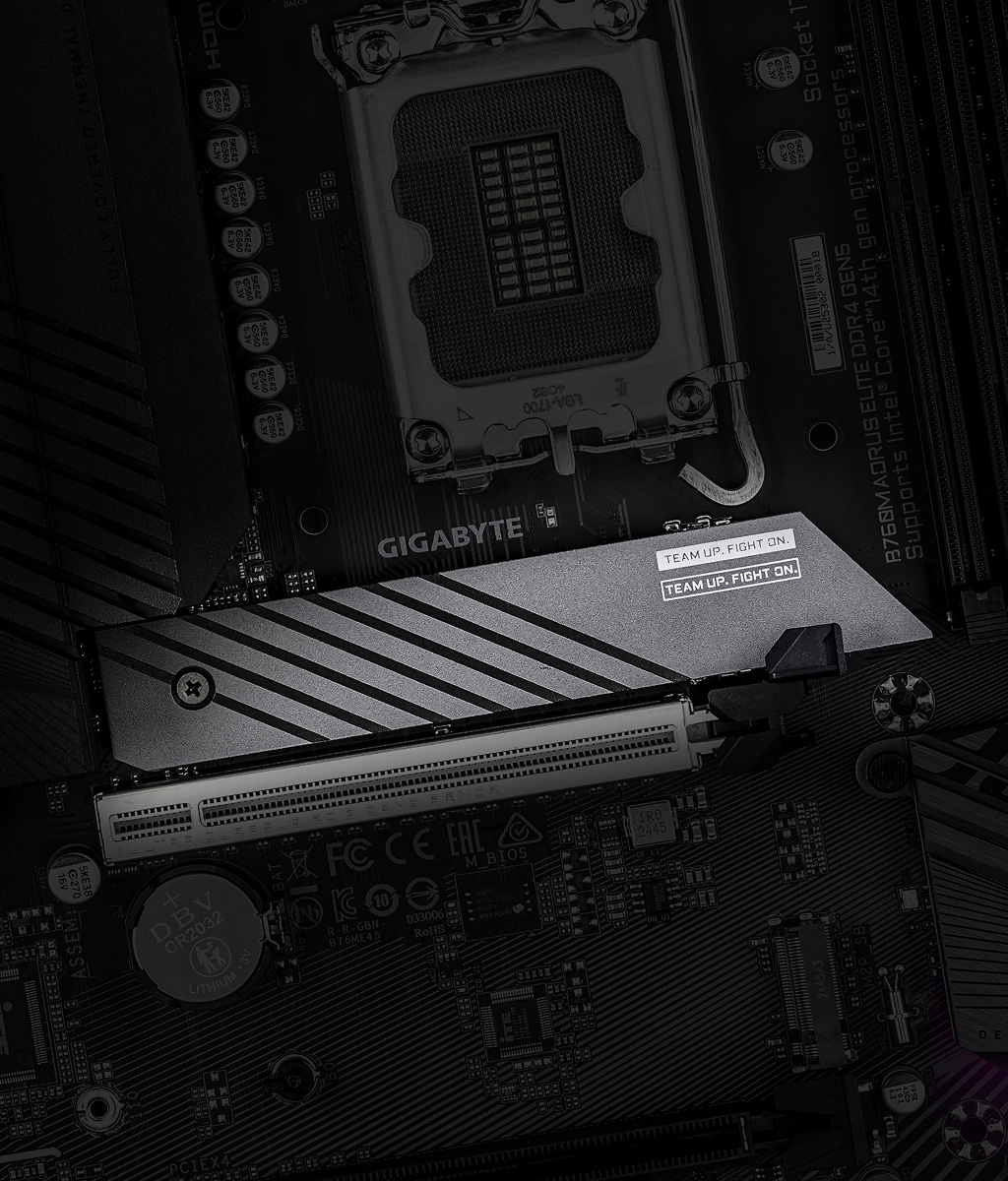

M.2 Thermal Guard は問題になる前に熱を放散し、高速 M.2 SSD によるスロットリングやボトルネックを防止します。

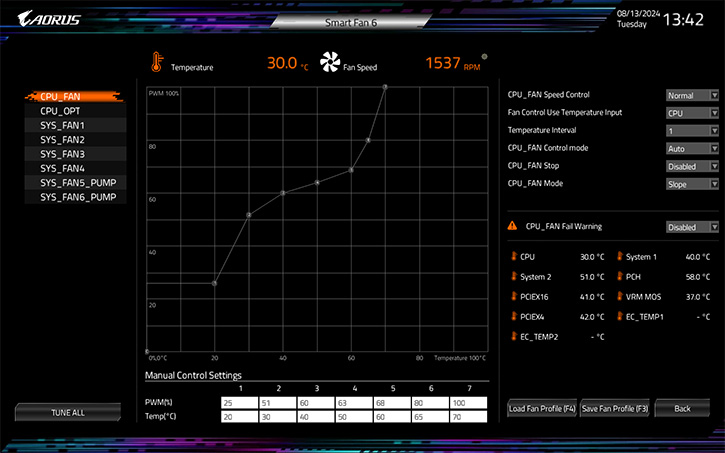

Cool. Quiet. Customized.
ゲーミング PC に優れた冷却性能と静音動作を実現します。
- PWM と DC ファン、さらに水冷ポンプ対応
- ファンヘッダ毎に 最大 24W (12V x 2A) 容量
- 過電流保護機能内蔵
- 複数の温度とファン速度ポイント
- 最適な性能を実現するカスタマイズ可能なファンカーブ
- 傾斜モードと階段モードを選択
- 特定のニーズや好みに合わせて冷却を調整
- 低温時にはファンを完全に停止することができます
- 軽負荷時の静音動作を実現
注: イメージ画像です。型番・モデル毎に機能は異なります。

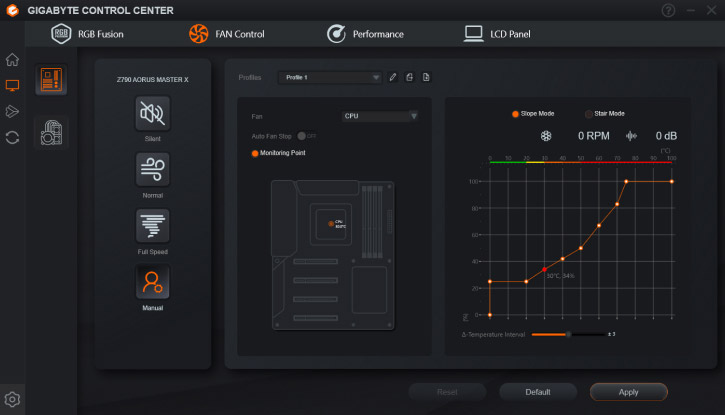

- 7 つの調整可能なコントロールポイント
- 正確な調整を可能にする拡張速度グラフ
- 傾斜モード: 滑らかなファン速度曲線
- 階段モード: 温度範囲内での安定した速度
- モード間の簡単切替可能
- ファン速度を微調整して最適な性能を実現
- 専門家のための正確なコントロール
- 4つの温度とファン速度ポイントで素早く設定
- ファンカーブの自動最適化
- カスタマイズした設定を BIOS ROM に保存
- BIOS アップデート間でカスタム設定を維持
当社の最先端マザーボードは、究極の DIY 体験を実現するように設計されています。カスタム PC の組立は、楽しくスムーズなプロセスです。
組立工程を簡素化するユーザーフレンドリーな設計

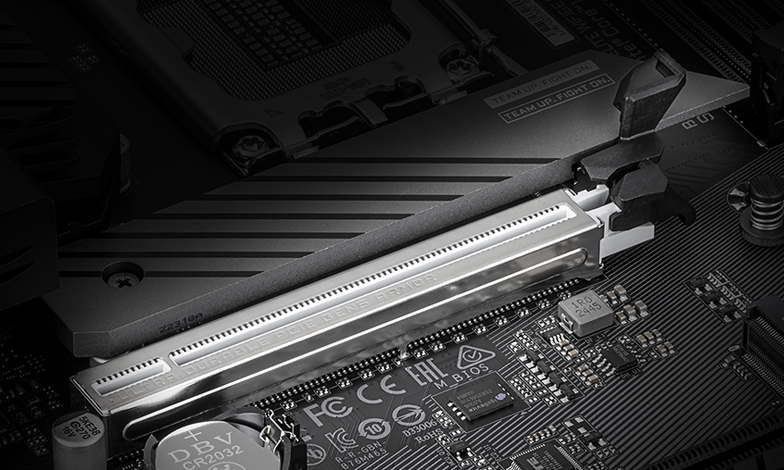

グラフィックスカードを簡単に取り外し可能
M.2 SSD のネジ不要着脱可能

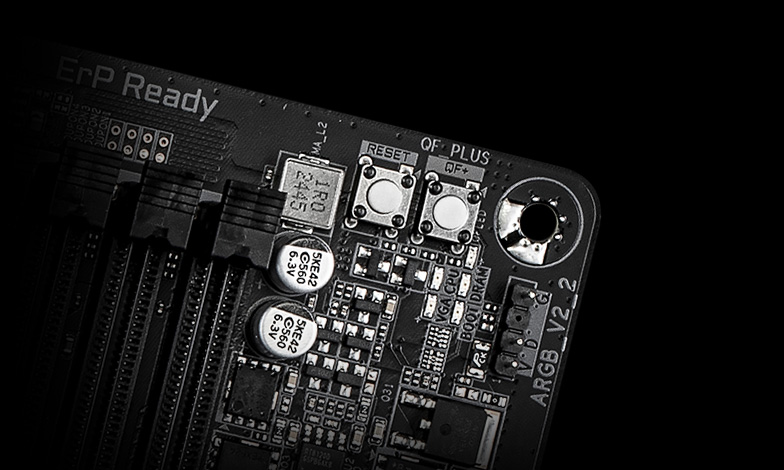

Handy, Revert, Refresh
マルチキー
Q-FLASH PLUS
ユーザー用途に合わせて、BIOS で他の機能に再設定できるマルチ機能ボタン。
マザーボード上の照明効果をすべてオフにします。
キーボードのボタンを押すことなく、直接 BIOS メニューに起動することができます。
BIOS セーフモードで起動し、他の BIOS 設定を失うことなく、特定のオプションを変更することができます。
* イメージ画像です。

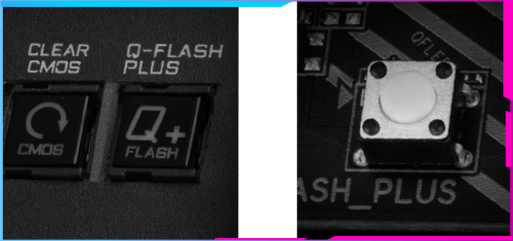

CPU、メモリ、グラフィックカードをインストールすることなく、簡単に BIOS をアップデートできます。
24 ピンと 8 ピン電源ケーブルをマザーボードに接続。
マザーボード BIOS ファイルをダウンロードし、「gigabyte.bin」に改名して USB フラッシュドライブに保存し、Q-Flash USB ポートに接続。
Q-Flash Plus ボタンを押すと、マザーボードが自動的に BIOS 更新を開始。
超耐久技術は当社の卓越性への取り組みを体現しており、パワフルなだけでなく、長寿命と信頼性も考慮して構築されたプラットフォームをゲーマーに提供します。GAMING シリーズのマザーボードは、耐久性と卓越性を実現するように設計されています。

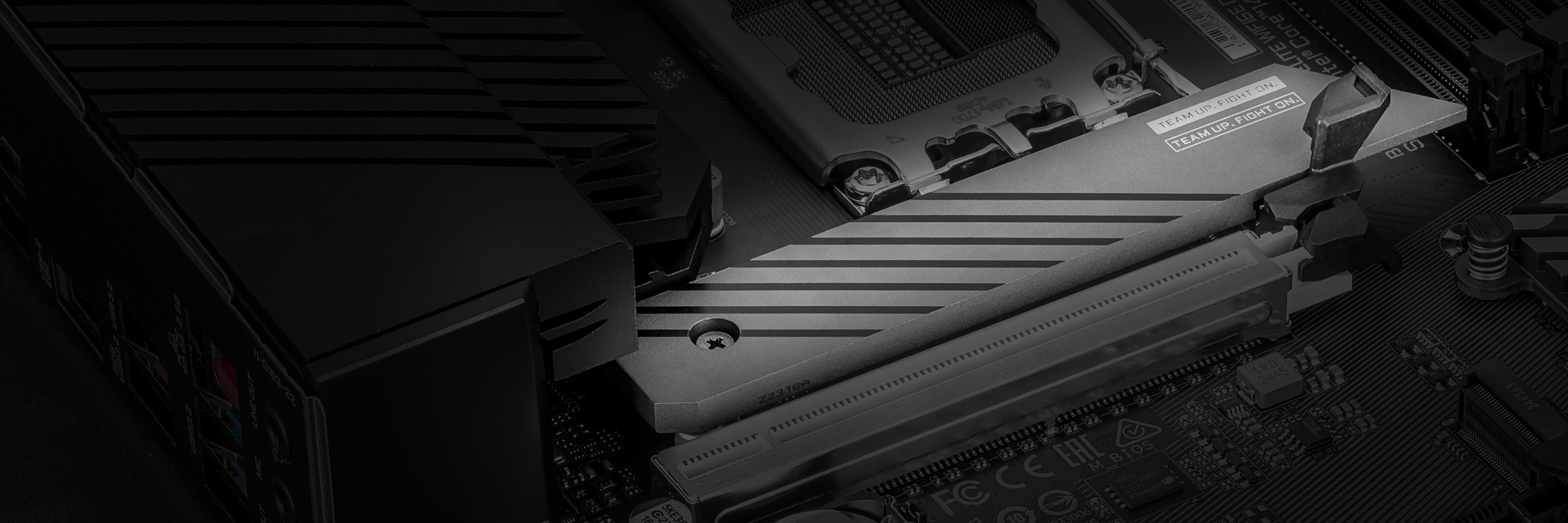

PCIe UD スロット
最新の PCIe UD スロットは比類のない堅牢性を提供し、グラフィックスカードに優れた保護を提供します。

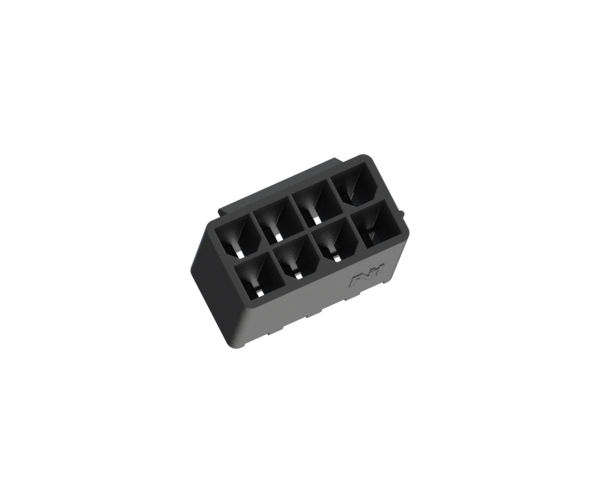

UD 電源コネクタ
当社の革新的な UD 電源コネクタ設計により、電力伝導性と放熱性が向上します。
GIGABYTE は、5333MHz+ のプロファイルとの適切な互換性を保証する、テストおよび実証済みのプラットフォームを提供しています。
このパフォーマンスの向上を達成するためには、ユーザーのメモリモジュールが XMP 対応であること、および GIGABYTE マザーボード上で XMP 機能が有効になっていることを確認する必要があります。
詳細

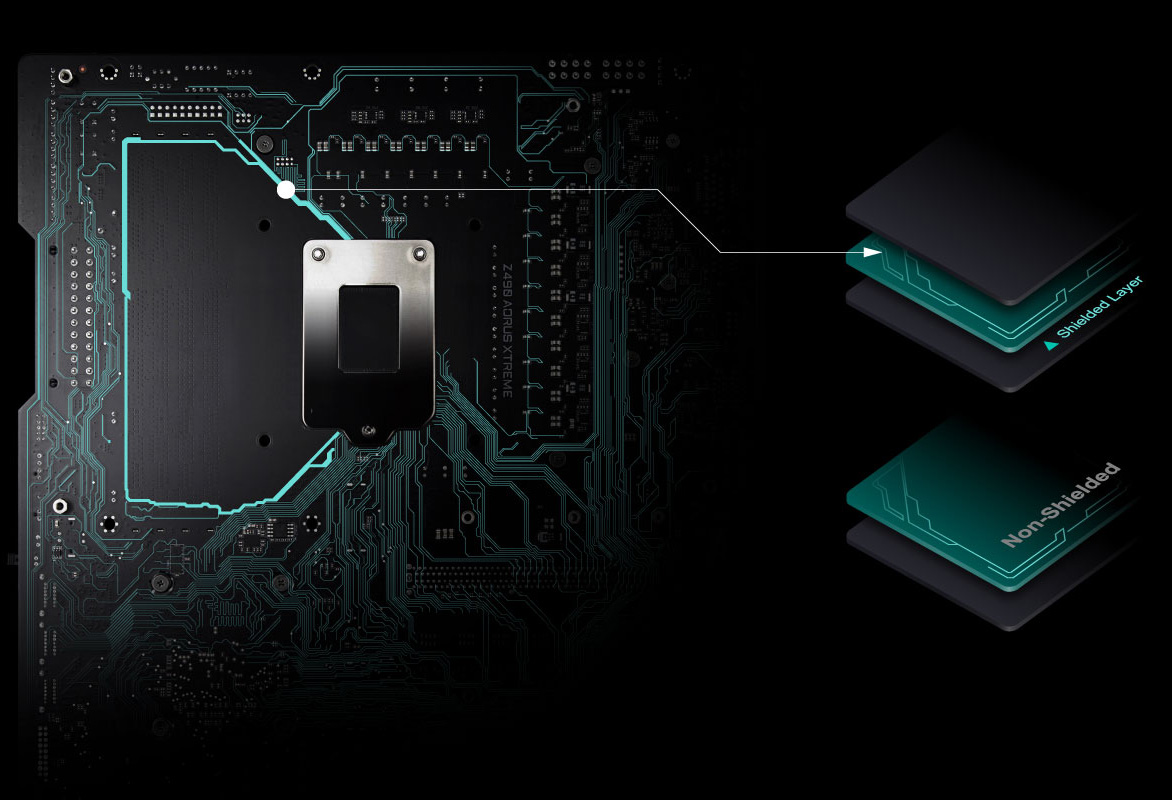

すべてのメモリ配線は、大きなグランド層でシールドされた基板内層の下にあり、外部干渉から保護されています。
* イメージ画像です。
* メモリ OC 機能、XMP プロファイルのサポートは、ハードウェア構成やメモリモジュールによって異なります。
検証済みメモリ対応一覧表をご覧ください。
製品の機能はモデルにより異なります。

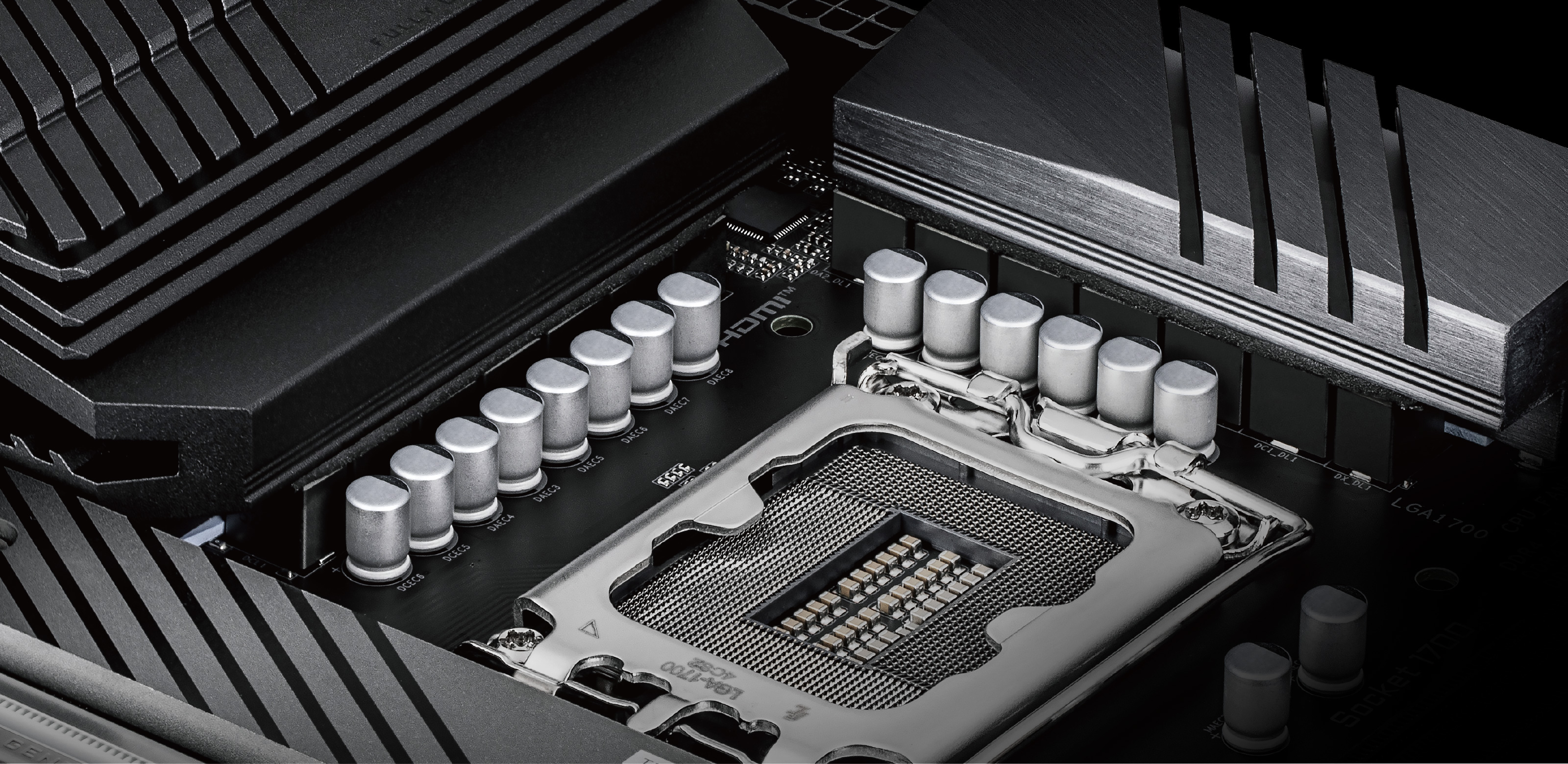

ターボブースト性能向上

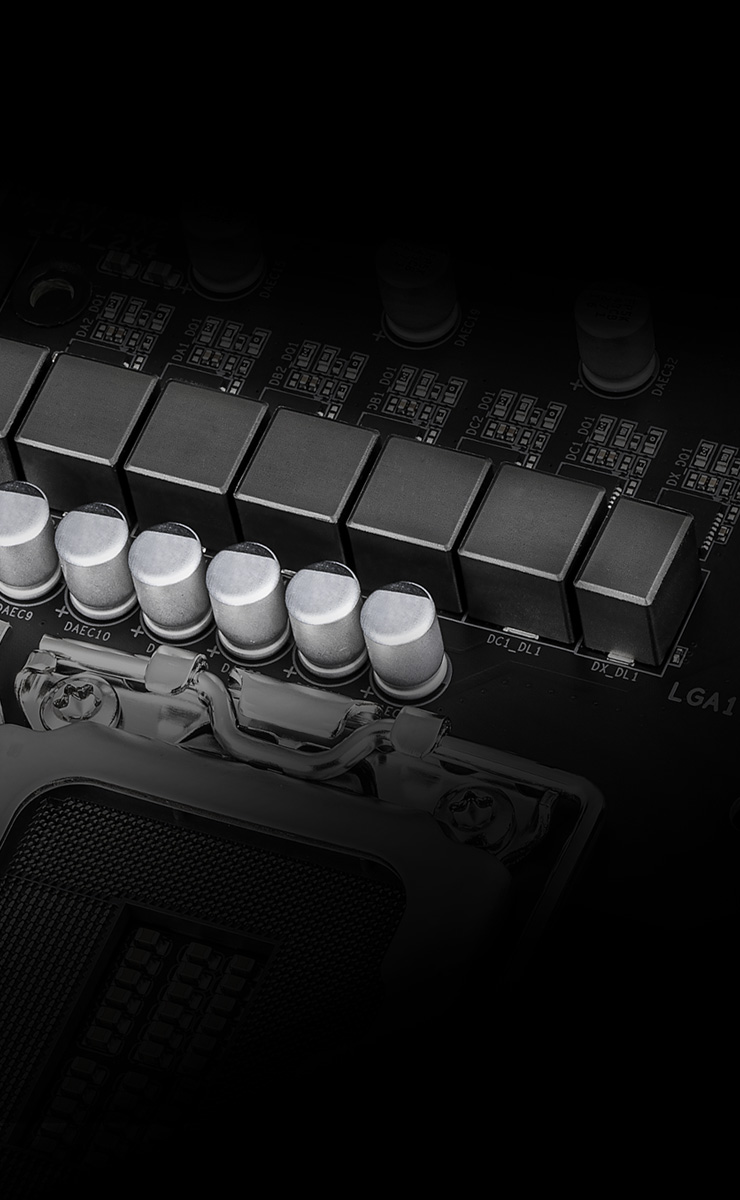

GIGABYTE マザーボードは、Intel CPU のターボブースト性能を最大限に引き出すために、最高の VRM 設計と最高品質の部品を採用しています。
マルチコア CPU の性能をフルに発揮
*6+6 phases parallel power design
CPU 内蔵 GPU 用
CPU 接続 PCIe レーンに安定した電力を供給

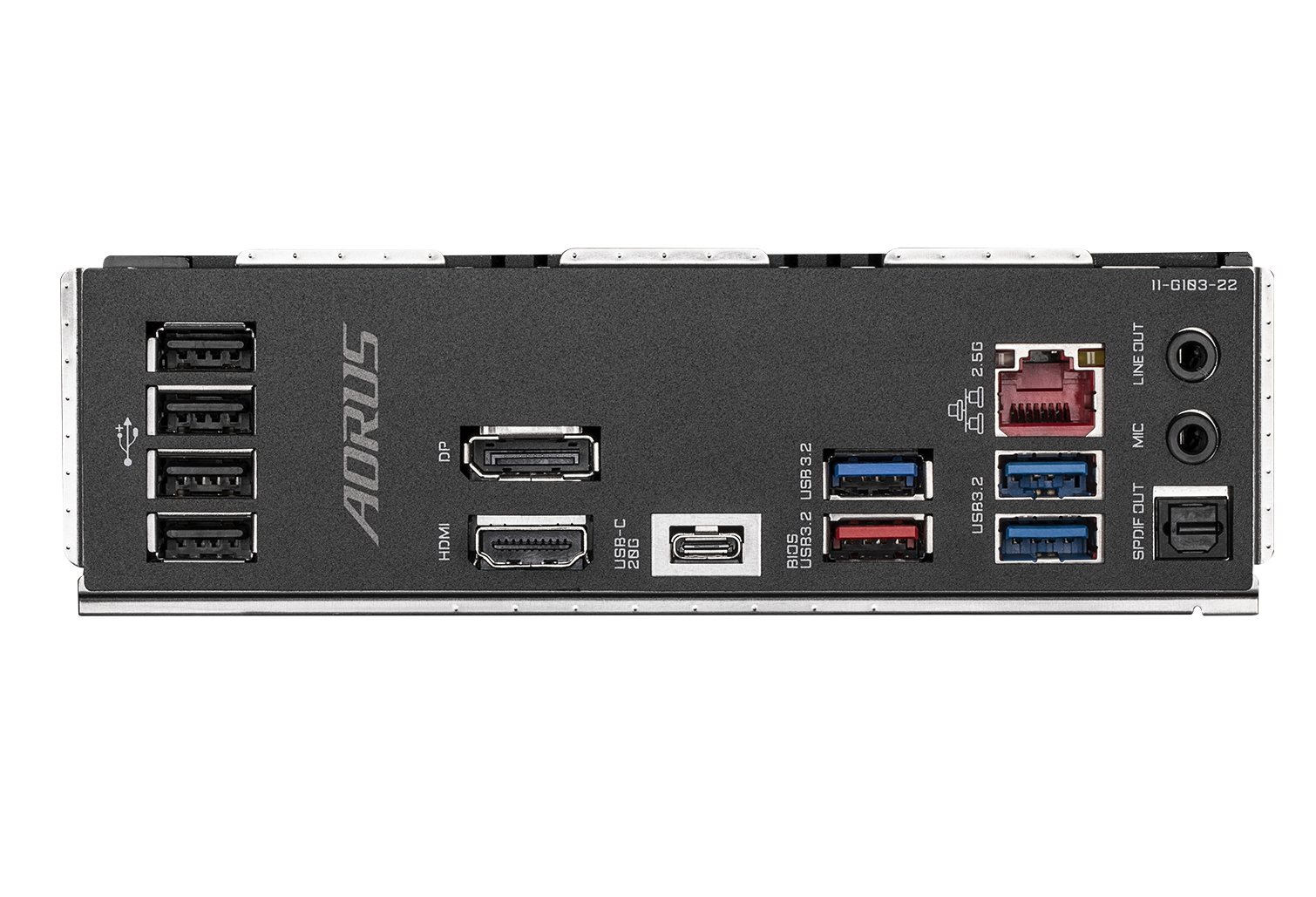

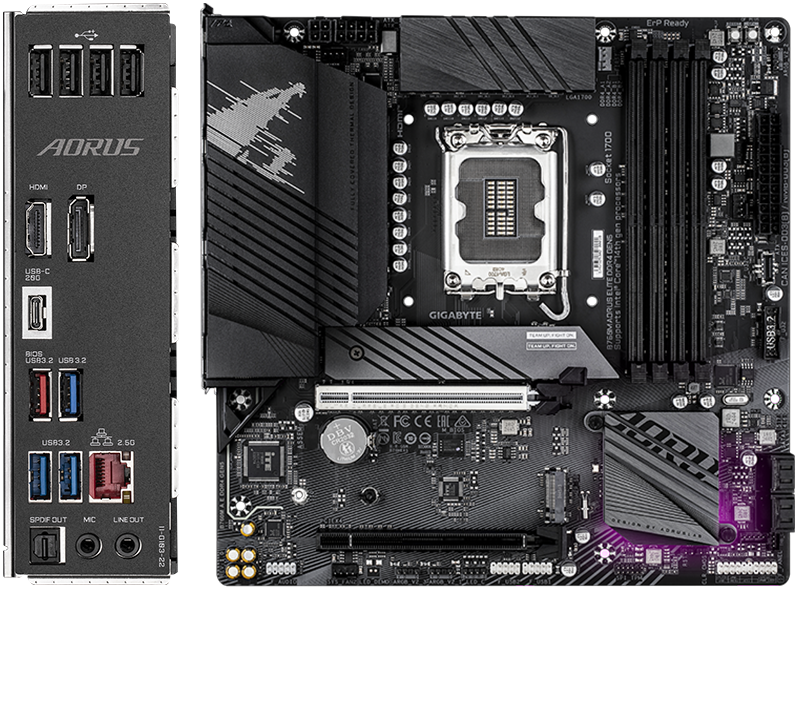

GIGABYTE マザーボードは、次世代ネットワーク、ストレージによる高速データ転送で、究極の接続体験を提供します。
2.5 GbE 有線 LAN
リア USB-C 20Gb/s
フロント USB-C 10Gb/s
高速接続可能

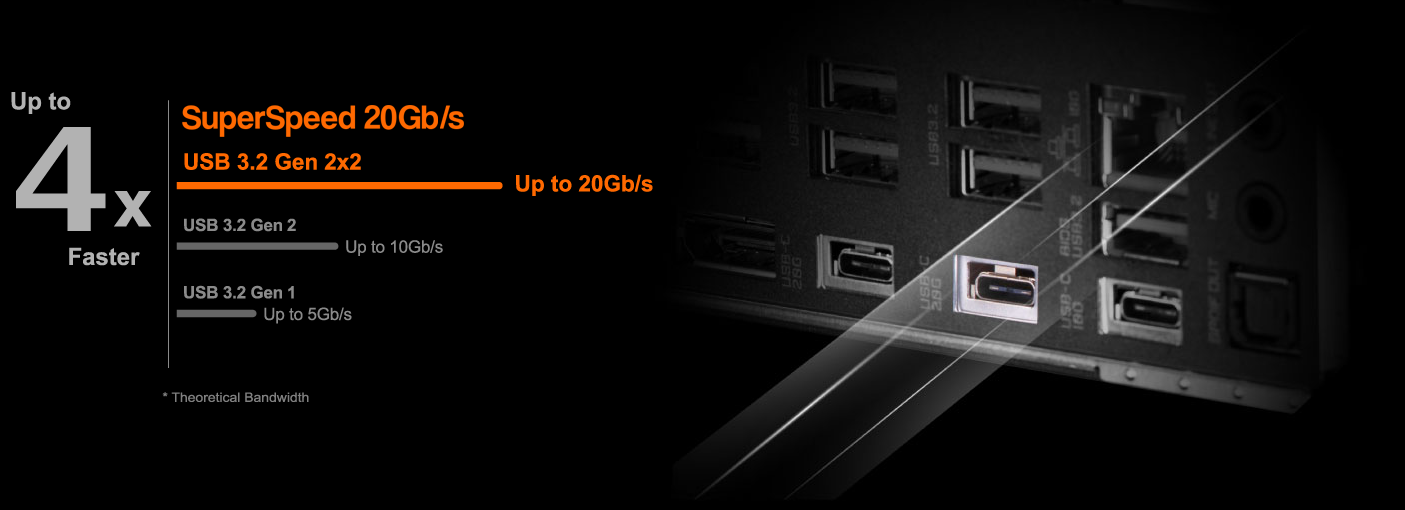

USB 3.2 Gen 2x2 設計を採用し、前世代の USB 3.2 Gen 2 と比較して2倍の性能を実現。USB 3.2 対応周辺機器と接続し、最大 20 Gbps の超高速データ転送を実現します。USB Type-C コネクタはリバーシブル接続の柔軟性を備え、大量のデータに迅速にアクセス・保存できます。
* イメージ画像です。

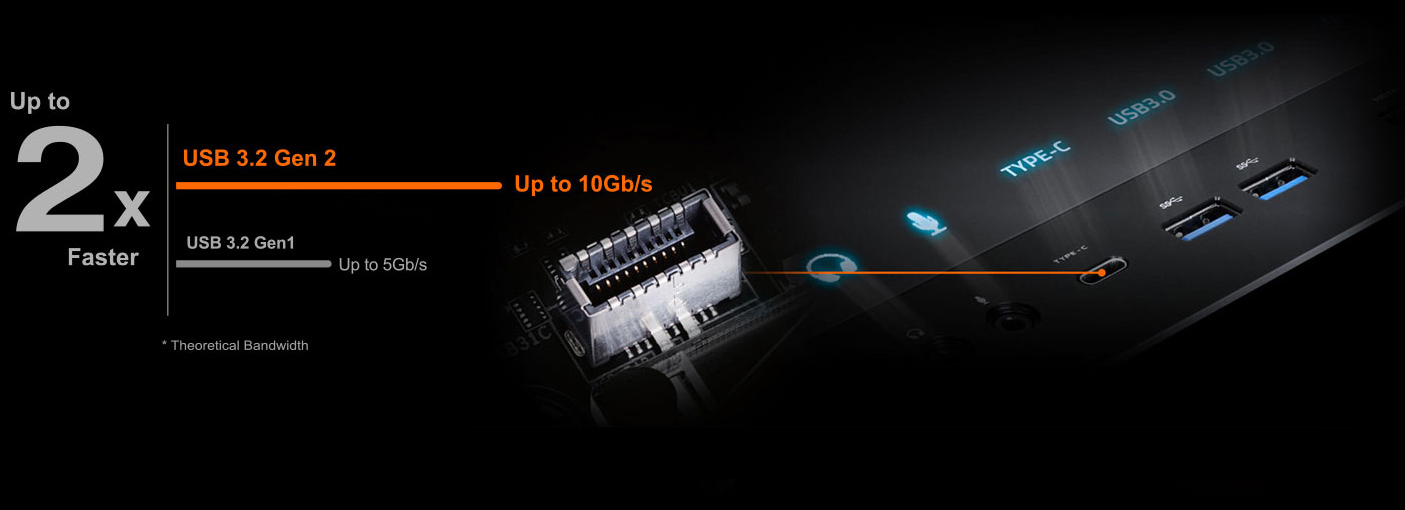

USB 3.2 Gen 2 は、最大 10Gbps の速度の USB 3.2 Gen 2 ポートを提供します。前世代と比べて 2 倍の帯域幅と、USB 2.0 および USB 3.2 Gen 1 との互換性を備えた、大幅に改善された USB 3.2 Gen 2 プロトコルは、新しいリバーシブル USB Type-C および従来の USB Type-A コネクタで利用でき、より幅広いデバイスとの互換性が向上します。
* イメージ画像です。

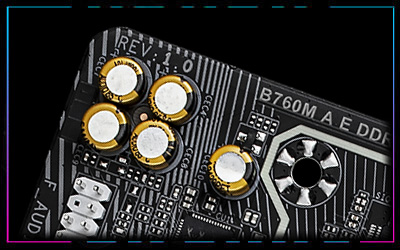

高音質オーディオ・コンデンサ

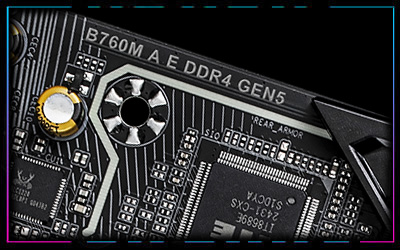

オーディオ・ノイズガード
GIGABYTE マザーボードには、ユーザーがマザーボードのあらゆる側面を制御し、ユーザーの個性に合わせて優れたカスタマイズ性を提供するのに役立つ、便利で直感的なソフトウェアがいくつかバンドルされています。

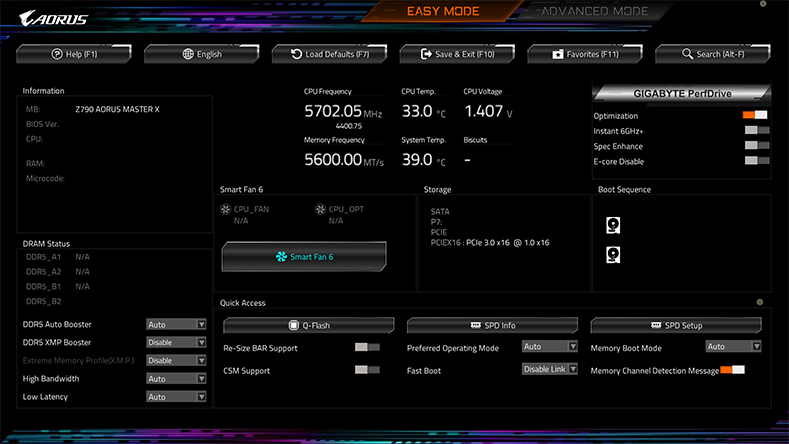

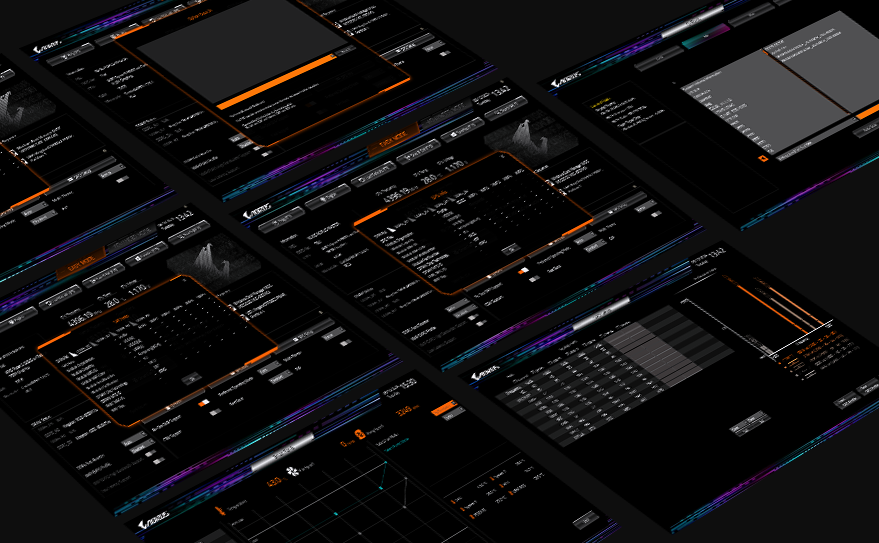

UC BIOS
GIGABYTE User-Centred (UC) BIOS は BIOS UX を強化し、直感的な操作インターフェイスと美しいデザインを特徴とする、最適化されたエクスペリエンスをユーザーに提供します。
* イメージ画像です。機能は型番毎に異なります。

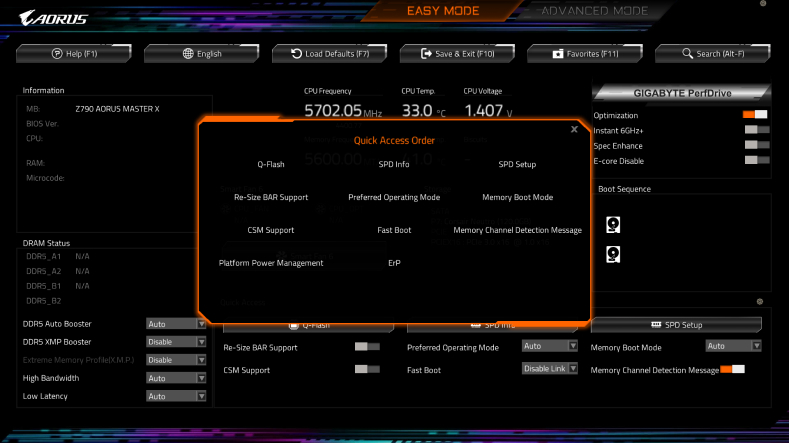

GIGABYTE UC BIOS のクイックアクセス機能は、ADVANCE MODE から 9 つの実用的なプリセット・オプションを選択し、EASY MODE に配置することで、切り替えや検索なしで簡単にアクセスできるようにします。
PerfDrive は GIGABYTE 独自の BIOS 設定であり、Intel Core プロセッサーの使用時にユーザーが必要に応じてパフォーマンス、消費電力、温度のバランスを容易に調整できるようにするものです。
Intel Core CPU を 最大ターボブーストで動作させることができます。
Intel Core CPU を高性能と低温のバランスをとるよう動作させることができます。
Intel Core CPU をより低い設定温度で動作させることができます。
CPU 処理を P-Core のみに割り当て、ゲーム性能を高めるとともに、プロセッサの消費電力を全体的に低減さることができます。
GIGABYTE Control Center
- PCIe Gen5 対応：PCIe 5.0 x16 スロット搭載
- 第 14 / 13 / 12 世代 Intel Core プロセッサー対応
- 12+1+1 Twin Hybrid 電源フェーズ設計
- Dual Channel DDR4：4 スロット搭載 (XMP 対応)
- M.2 EZ-Latch Plus：M.2 SSD のネジ不要着脱可能
- PCIe EZ-Latch：クイックリリース付 PCIe x16 スロット
- PCIe UD スロット：グラフィックカード・サポートのための強化された PCIe 5.0 アーマー
- 高速ストレージ：2*PCIe 4.0 x4 M.2 コネクタ
- 優れた放熱性：VRM 用 Thermal Armor Advanced & M.2 Thermal Guard ヒートシンク
- 高速ネットワーク：2.5 GbE 有線 LAN
- 充実した接続性：リア USB-C 20Gb/s, フロント USB-C 10Gb/s, HDMI & DisplayPort 搭載
- Smart Fan 6 搭載
- Q-Flash Plus 搭載
- 日本国内正規代理店3年製品保証付
