B650E AORUS PRO X USB4 (Rev. 1.0)

B650E A PRO X USB4
ОписаниеСпецификацииПоддержкаНовости & НаградыГалереяWhere to Buy

Описание

VRM

ПОДКЛЮЧЕНИЯ

ОХЛАЖДЕНИЕ

САМОСТОЯТЕЛЬНАЯ СБОРКА

ОЗУ

НАДЕЖНОСТЬ

ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ

ПРЕИМУЩЕСТВА

Производительность

Охлаждение

Коммуникации

Энтузиастам самостоятельной сборки

  • Цифровой Twin VRM-модуль, схема питания 16+2+2 фазы

    • 6-слойная печатная плата
    • Экранированная печатная плата
    • Удвоенная толщина медного слоя
    • Высококачественные дроссели
      и конденсаторы
    *8+8 параллельных фаз питания

  • Полноразмерные PCIe разъемы

    • 1 разъем PCIe 5.0 x16;
      армированный конструктив PCIe UD X
    • 1 разъем PCIe 4.0 x4
    • 1 разъем PCIe 3.0 x2

  • Усиленный разъём питания UD Power

    • ATX-разъем (24-контакта)
    • 8+8 контактный разъем питания ЦП (цельнометаллические UD контакты)

  • Разъем AM5 для процессоров AMD Ryzen™

  • 4 разъема DIMM,
    2-канальный режим работы модулей ОЗУ DDR5

  • 4 разъема M.2

    • 3 разъема Gen 5 M.2 UD
    • 1 разъем M.2 Gen4

    • Система охлаждения
      VRM Thermal Armor

      • 6-мм тепловая трубка
      • Термопрокладка 7 Вт/мK
      • Предустановленная планка секции I/O

    • M.2 Thermal Guard XL

    • Радиаторы Thermal Guard Ext.

      • Кнопка Q-Flash Plus

      • Модуль Wi-Fi 7 с антенной (высокий коэффициент усиления сигнала)

      • 4 x USB 2.0

      • HDMI

      • Два порта USB4 с функционалом USB Type-C до 40 Гбит/с, доступен режим DP-Alt

      • 4 x USB 3.2 Gen 1

      • 2 x USB 3.2 Gen 2

      • 2.5 GbE LAN

      • Фирменная функция RGB Fusion

        • 3 разъема для адресуемых LED-линеек
        • 1 разъем для управления подсветкой RGB LED

      • Подключение сенсорной панели(HDMI)

      • Порт USB Type-C® 20 Гбит/с на лицевой панели

      • 4 x SATA 6Гбит/с

      • Точное воспроизведение звукового сопровождения игры

        • ALC1220
        • Hi-Fi аудиоконденсаторы

      • Разъем WI-FI EZ-Plug

        • M.2 фиксатор EZ-Plus &
          M.2 фиксатор EZ-Plus

        • Зона EZ Debug

        • Подключение сенсорной панели (HDMI)

        • PCIe EZ-фиксатор

          Мост в будущее Цифровой модуль Питание Металлизация Охлаждение Самостоятельная сборка Дизайн Ryzen Processor Оптимизировано
          Высоконадежный VRM модуль

          ПИТАНИЕ
          в приоритете

          Все материнские платы семейства AORUS для игровых ПК оснащены подсистемой питания на базе цифровых компонентов, которая обеспечивает максимальную стабильность платформы даже в условиях повышенной нагрузки.

          Цифровой Twin VRM модуль

          Стабильное энергообеспечение, оптимальные условия для разгона.

          *8+8 параллельных фаз питания
          16
          фаз VCORE 80A SPS

          Оцените незаурядный потенциал многоядерных ЦП на практике.

          2
          SOC фазы 80A SPS

          Управляйте быстродействием модулей ОЗУ и графического ядра в составе ЦП.

          2
          MISC фазы

          Обеспечивают стабильное питание процессорных линий PCIe.

          Коммуникации

          Масса вариантов подключения

          Воспользуйтесь уникальным арсеналом аппаратных средств для интеграции системы в состав сетевой инфраструктуры нового поколения, взаимодействия с хранилищами данных, а также возможностью задействовать высокоскоростное соединение в рамках стандарта Wi-Fi.

          Бесшовное соединение

          Два встроенных USB4 со скоростью 40 Гбит/с
          Wi-Fi 7
          Фирменная антенна с высоким коэффициентом усиления
          2.5GbE LAN

          2 порта USB4 40Гб/с Type-C®, доступен режим DP-Alt

          Два новейших порта USB4 Type-C обеспечивают невероятно быструю и надёжную передачу данных со скоростью до 40 Гбит/с каждый. Благодаря широкой совместимости, эффективной зарядке и поддержке Ultra-HD Displayport, USB4 подходит для редактирования видео, передачи больших файлов и задач, требующих больших объёмов данных.

          Heatsink

          Все под контролем

          Материнские платы AORUS оснащена совершенной системой охлаждения на базе цельнометаллических компонентов. Фирменные радиаторы эффективно отводят тепло из ключевых зон, в частности, в условиях повышенной нагрузки на систему.

          Система охлаждения
          VRM Thermal Armor

          Металлические радиаторы превосходно справляются с охлаждением критичных зон.

          Цельный конструктив радиатора
          Фирменный дизайн
          4X
          полезная площадь поверхности

          M.2 Thermal Guard XL

          с радиатором для тыльной поверхности накопителя

          *Результаты сравнения носят оценочный характер и могут отличаться в различных обстоятельствах.
          9x
          эффективное рассеивание тепла с обеих сторон печатной платы

          Радиаторы Thermal Guard Ext.

          3x M.2
          накрывает сразу несколько накопителей

          Функция Smart Fan 6

          Прохлада | Тишина | Вариативность

          Самостоятельная сборка

          Собираем без усилий

          Совершенная материнская плата AORUS – оптимальный продукт для DIY-систем. Когда сборка ПК своими руками – сплошное удовольствие!

          Разъем WI-FI EZ-Plug

          The WIFI EZ-Plug design integrates Wi-Fi antenna plugs into one adapter, relieving users from the troublesome screwing required during installation.

          Подключение сенсорной панели

          Узнать больше

          Фиксаторы EZ-Latch

          Простые и надежные механизмы фиксации установленных компонентов.

          Элементы оперативного контроля

          Кнопка Reset | Update | Удобный доступ

          Зона EZ Debug
          Q-FLASH PLUS
          DDR5 Memory

          МОСТ,
          в будущее

          Всем материнским платам семейства AORUS для игровых ПК доступны несколько фирменных технологий, средствами которых повышается быстродействие подсистемы памяти DDR5 и обеспечивается наилучшая совместимость компонентов аппаратной составляющей.

          Наилучшая в своем классе совместимость

          быстродействие ОЗУ DDR5 (режим OC)
          8000 MТранзакций/с
          Верификационный перечень QVL

          * Разгонный потенциал модулей ОЗУ и возможность активации EXPO/XMP профилей могут отличаться. Подробная информация о размещена в Перечне сертифицированных поставщиков (лист верификации QVL). Обратите внимание, функционал продукта может отличаться в зависимости от модели.

          Реинжениринг BIOS

          Усовершенствованная концепция BIOS: насыщенный функционал BIOS обеспечивает быстрый доступ к параметрам ОЗУ, наилучшая в своем классе производительность модулей DDR5.

          Режим DDR5 Auto Booster

          повышайте изначальную частоту модулей ОЗУ DDR5-4800 до 5000 МГц одним щелчком кнопки мыши

          Профили AMD EXPO™/ Intel® XMP 3.0

          оптимизирует настройки подсистемы памяти с целью достижения максимальной производительность системы

          Узнать больше о настройках и оптимизации BIOS Setup

          Шедевр аппаратного обеспечения

          Повышайте производительность подсистемы памяти DDR5 средствами передовых фирменных технологий GIGABYTE, приобретайте неоценимый игровой опыт.

          Экранирование и защита от помех ОЗУ

          Топология проводников подсистемы памяти экранирована на уровне слоев печатной платы с целью всесторонней защиты сигнала от помех.

          Маршрутизация Daisy-Chained

          Оптимизация трассировки проводников в слоях печатной платы позволяет минимизировать негативное влияние заглушки (т.н. stub-эффект, устраняется операцией обратного высверливания). Комплекс мер позволяет организовать работу подсистемы памяти на более высоких частотах, в результате, энтузиасты и киберспортсмены могут раскрыть разгонный потенциал системной памяти в полном объеме.

          6-слойная печатная плата серверного класса

          Selecting server-grade PCB material minimizes signal loss within the PCB, ensuring high-speed transmission for DDR5.

          Revolutionary DDR5 Technology

          Ultra Durable™

          Xpect everything UD

          Фирменная концепция GIGABYTE Ultra Durable™ – это контроль качества на всех стадиях производственного процесса и долговечность конечного продукта. В основе надежности и стабильной работы материнских плат AORUS передовая элементная база и усиленный конструктив ключевых несущих компонентов, которые обеспечивают необходимый запас прочности и продолжительный срок службы изделий, производимых компанией GIGABYTE.

          Разъем PCIe UD

          Металлический экран из нержавеющей стали усиливает разъем PCIe, обеспечивая дополнительную прочность конструктиву, необходимую для фиксации габаритных и массивных графических плат.

          1.7X
          прочность конструктива на изгиб
          3.2X
          прочность конструктива на кручение (надежная фиксация)

          разъем M.2 UD PG5

          The one-piece, stainless-steel shielding design reinforces the M.2 Slots, and maximizes signal integrity.

          1.3X
          stronger in X-axis strength test
          1.5X
          stronger in Y-axis strength test
          Снижение деградации сигнала благодаря технологии SMD

          Усиленный разъём питания UD Power

          Фирменный конструктив обеспечивает безупречное питание и оптимальную схему рассеивания выделяемого тепла.

          Цельнометаллические контакты разъема питания ЦП
          обеспечивают превосходную проводимость и надежность соединения, снижается риск износа металла в результате частого переподключения

          Слоты DIMM UD D5

          The one-piece, stainless-steel shielding design reinforces the Memory Slots, maximizing signal integrity and overclocking potential.

          1.3X
          increase in anti-plate bending
          5000+
          times plug and unplug operations
          Снижение деградации сигнала благодаря технологии SMD
          Пользовательские настройки

          Объединяем усилия

          Материнские платы серии AORUS – наглядный пример внимания, которое инженеры GIGABYTE уделяют совершенствованию и оптимизации функционала BIOS. Благодаря плодотворному партнерству с различными компаниями ИТ-сообщества, мы предлагаем еще более производительные и удобные для эксплуатации готовые решения нового поколения.

          ОБОЛОЧКА UC BIOS

          ОБОЛОЧКА UC BIOS
          Переработанный дизайн оболочки, ориентированной на пользователя, интуитивно понятный интерфейс, масса параметров для тонкой настройки производительности системы.
          Обновленный UI и UX
          интуитивно понятный пользовательский интерфейс, эстетичный дизайн.
          Оперативный доступ
          Оперативный доступ к 9 дополнительным пользовательским закладкам в режиме Easy Mode.

          HWiNFO

          Эксклюзивное
          партнерство
          Представляем инновационный функционал для энтузиастов и профессионалов.

          Приложение GIGABYTE Control Center

          Единый программно-аппаратный комплекс для широкого спектра продуктов GIGABYTE.

          RGB Fusion
          Настраивайте RGB-подсветку различных зон материнской платы, а также устройств, которые подключены к платформе GIGABYTE.

          Быстродействие Wi-Fi 7 подарит Вам незабываемые VR впечатления!

          Wi-Fi 7 provides significant benefits to the realm of virtual reality (VR). With its high bandwidth and low latency capabilities, Wi-Fi 7 ensures a smooth and immersive VR experience.

          Ширина каналов 160 МГц

          Wi-Fi 7 supports up to 160 MHz channels, providing a significant increase in bandwidth for faster data rates.

          Разделение нагрузки по диапазонам

          With MLO(Multi-Link Operation) technology, you can allocate the 2.4GHz band for streaming and the 5/6GHz band for gaming, resulting in a higher quality network experience with fewer interruptions.

          4K-QAM

          With 4K-QAM technology, Wi-Fi 7 improves data throughput, resulting in faster file transfers and seamless streaming.

          Гарантированные низкие задержки

          Deterministic low latency ensures minimal delays, making it ideal for real-time applications like video conferencing and online gaming.

          Антенна GIGABYTE с высоким коэффициентом усиления

          Оцените прирост мощность сигнала благодаря фирменной антенне со сверхвысоким коэффициентом усиления. Интеллектуальные антенны GIGABYTE – гарант надежной и быстрой передачи WIFI-сигнала.

          Направленный сигнал
          до
          5 dBi
          Всенаправленный сигнал
          до
          4 dBi
          Магнитное основание

          Точное воспроизведение звукового сопровождения игры

          Высококачественная аудиоподсистема

          Наслаждайтесь высококачественным звуком, уникальными возможностями многоканального формата воспроизведения 7.1, усовершенствованным массивом микрофонов и широким спектром настроек применительно к играм и развлечениям на ПК, благодаря совершенной аудиоподсистеме в составе материнских плат GIGABYTE.

          Hi-Fi аудиоконденсаторы

          Аудиоконденсаторы категории Premium помогают сформировать стабильный полезный сигнал, обеспечивая превосходное качество воспроизведения звука на уровне профессиональных студий.

          Система охлаждения
          VRM Thermal Armor

          Фирменные цельнометаллические радиаторы полностью накрывают зону силовых МОП-транзисторов, обеспечивая эффективный теплообмен, в том числе, средствами конвекционных воздушных потоков.

          4X Площадь поверхности

          The surface area has been increased up to 4X larger compared to traditional heatsinks, resulting in improved heat dissipation from the MOSFETs.

          Цельный конструктив радиатора

          Цельный радиатор демонстрирует превосходную эффективность охлаждения (по сравнению с составными радиаторами в составе продуктов конкурентов), благодаря единому конструктиву и большей полезной площади поверхности.

          Фирменный дизайн

          Конструктивом фирменного радиатора (дизайн Multi-Cut) предусмотрены несколько каналов и особых отверстий, помогающих оптимизировать распространение воздушного потока, что положительным образом сказывается на эффективности теплорассеивания.

          6-мм тепловая трубка

          Тепловая трубка диаметром 6 мм равномерно распределяет тепло между двумя радиаторами, таким образом, поддерживается температурный баланс в зоне МОП-транзисторов.

          Термопрокладка 7 Вт/мK

          Optimize hardware performance with our advanced 7 W/mK thermal pad for efficient heat dissipation.

          Функция Smart Fan 6

          В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима. Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.

          Совместимость с устройствами повышенной мощности

          Каждый FAN-разъем поддерживает функцию PWM/DC и предусматривает возможность подключения помпы системы жидкостного охлаждения (потребляемая мощность до 24 Вт /12 В x 2 А), защита от перегрузки по току)..

          Высокоточный контроль

          Несколько точек контроля температуры/скорости вращения вентилятора для активации оптимального профиля кривой.

          Два варианта настройки

          Режимы Slope/Stair для различных пользовательских сценариев

          Функция Fan Stop

          Вентилятор полностью остановится по достижении пороговой температуры, указанной пользователем.

          Smart Fan 6 BIOS UI

          Примечание: Все изображения приведены исключительно в справочных целях. Реальное изображение может отличаться в зависимости от конкретной модели.
          Расширенный интерфейс управления системами охлаждения

          Количество контрольных точек увеличено с 5 до 7, что позволяет оптимальным образом настроить режим работы вентиляторов средствами визуального контроля и управления на соответствующем графике пользовательского интерфейса.

          Графический режим Slope/Stair

          Режимы функционирования вентиляторов можно быстро активировать, задействовав опции Slope или Stair, применительно к выбранному пользователем сценарию. Режим Slope (наклонный график) представляет собой традиционную и интуитивно понятную линейную зависимость скорости вращения вентилятора. Добавленный нелинейный режим Stair (лестничный график) дает возможность поддерживать вентилятору одинаковую скорость вращения в заданном температурном интервале.

          Предустановки пользователя

          Опытным пользователям адресована возможность вручную указать скорость вращения вентиляторов для более слаженного управления системой охлаждения.

          Утилита EZ Tuning

          Средствами тонкой настройки параметров EasyTune можно указать 4 контрольных точки для коррекции температуры и скорости вращения вентилятора, а функционал Smart Fan 6 поможет быстро сформировать рабочую кривую поведения системных вентиляторов.

          Профиль работы вентилятора

          Профиль кривой FAN может быть сохранен в BIOS ROM, изменения вступят в силу после сохранения настроек и перезагрузки ПК.

          Фиксаторы M.2 EZ-Latch Click

          безвинтовая установка радиатора M.2

          * Справочный материал (реальный внешний вид может отличаться в зависимости от модели).

          M.2 фиксатор EZ-Plus

          Инсталляция M.2 SSD-накопителя без применения специальных инструментов.

          * Справочный материал (реальный внешний вид может отличаться в зависимости от модели).

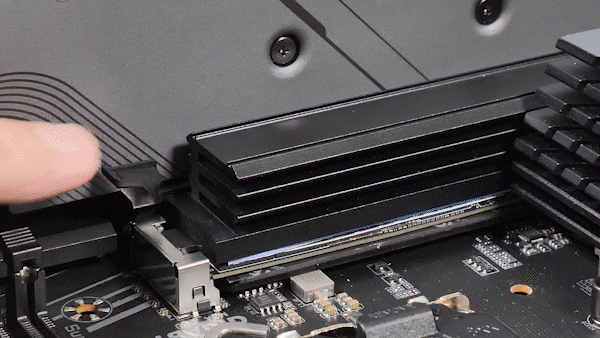

          Фиксатор PCIe EZ-Plus

          демонтировать графическую плату стало намного проще

          * Справочный материал (реальный внешний вид может отличаться в зависимости от модели).

          Зона EZ Debug

          Сгруппированные вместе индикаторы самодиагностики и управляющие кнопки помогают быстро и с удобством разобраться с проблемами при сборке нового компьютера.

          Многофункциональная кнопка

          Многофункциональная кнопка Reset, которую можно перенастроить на иные функции средствами BIOS Setup применительно к различным сценариям, назначаемым пользователем.

          RGB переключатель

          Отключить все эффекты подсветки зон материнской платы.

          Функция Direct-To-BIOS

          Загрузка оболочки BIOS Setup без необходимости нажатия клавиш на клавиатуре

          Безопасный режим

          Загрузите оболочку BIOS в безопасном режиме, чтобы изменить конкретный параметр без потери других настроек BIOS Setup.

          Q-FLASH PLUS

          Обновите микрокод BIOS без необходимости устанавливать в систему ЦП, модули ОЗУ и дискретную графическую плату

          Шаг 1

          Подключите 24-контактный и 8-контактный кабели питания к соответствующим разъемам на материнской плате.

          Шаг 2

          Загрузите файл микрокода BIOS материнской платы, измените имя файла на , сохраните переименованный файл на USB-накопитель и подключите его к порту USB Q-FLASH PLUS.

          Шаг 3

          Запустите процесс обновления BIOS одним нажатием кнопки Q-FLASH PLUS.

          Повышайте быстродействие ОЗУ DDR5 тонкой настройкой параметров

          AMD EXPO™/ Intel® Применение пользовательского XMP 3.0 профиля позволяет активировать оптимизированные настройки с целью добиться максимальной производительности модулей ОЗУ и системы в целом.
          Параметры SPD переопределяются или извлекаются из базы данных

          Пользователи могут заполнить два свободных SPD-профиля и перенести установки на другой ПК.

          Эмуляция быстродействия

          Оценивайте в реальном времени быстродействие подсистемы памяти, указывая тайминги и тактовую частоту.

          Сохранить/Загрузить профиль

          Сохранить, загрузить и поделиться профилем ОЗУ в режиме online

          Разогнать неразгоняемое… Легко!

          Прирост частоты <неразгоняемых> модулей ОЗУ DDR5.

          Очистить профиль в одно касание

          Оперативный сброс настроек памяти

          Revolutionary DDR5 Technology

          Повышайте производительность подсистемы памяти DDR5 средствами передовых фирменных технологий GIGABYTE, приобретайте неоценимый игровой опыт.

          Экранирование и защита от помех ОЗУ

          Топология проводников подсистемы памяти экранирована на уровне слоев печатной платы с целью всесторонней защиты сигнала от помех.

          Маршрутизация Daisy-Chained

          Оптимизация трассировки проводников в слоях печатной платы позволяет минимизировать негативное влияние заглушки (т.н. stub-эффект, устраняется операцией обратного высверливания). Комплекс мер позволяет организовать работу подсистемы памяти на более высоких частотах, в результате, энтузиасты и киберспортсмены могут раскрыть разгонный потенциал системной памяти в полном объеме.

          6-слойная печатная плата серверного класса

          Selecting server-grade PCB material minimizes signal loss within the PCB, ensuring high-speed transmission for DDR5.

          Интуитивно понятный пользовательский интерфейс UX

          Фирменный, ориентированный на пользователя интерфейс GIGABYTE BIOS UC (User-Centred) – это оптимизированная структура и привлекательная визуальная составляющая модернизированной оболочки BIOS UX, призванная обеспечить удобство работы с функционалом BIOS.

          Функция быстрого доступа

          Опция быстрого доступа (Quick Access) в составе GIGABYTE UC BIOS предусматривает возможность активации одного из 9 предустановленных профилей. Кроме того, можно задействовать РАСШИРЕННЫЙ (ADVANCE) или УПРОЩЕННЫЙ (EASY) режим для оперативного доступа к настройкам без необходимости переключаться между опциями или активации поиска.

          Заставка AORUS по умолчанию

          * Заставка AORUS применяется автоматически, как только идентифицируется материнская плата GIGABYTE.

          На этапе инициализации утилиты HWiNFO, применительно к системе на базе материнской платы GIGABYTE, по умолчанию автоматически активируется уникальная заставка AORUS (доступны варианты в ярком и темном исполнении). Заставку AORUS также можно активировать вручную применительно к материнским платам сторонних производителей.

          Таблица таймингов памяти

          Результатом совместных усилий разработчиков утилиты HWiNFO и инженеров GIGABYTE стала расширенная версия приложения, способного идентифицировать и отображать наиболее подробные сведения о латентности модулей ОЗУ. На практике это помогает пользователям контролировать производительность подсистемы памяти, оперативно получая объективную информацию.

          О настройках BIOS

          Средствами утилиты HWiNFO в режиме реального времени владельцы ПК на базе материнских плат GIGABYTE получают доступ к наиболее полной информации о настройках BIOS, в частности, о состоянии переключателей и опций тонкой настройки ключевых параметров, а также текущей версии микрокода BIOS. Отныне, чтобы идентифицировать информацию о BIOS перезагрузка ПК не требуется!

          Демонстрация стиля

          Придайте Вашей системе стильный, персональный облик с помощью фирменной подсветки и настраиваемых эффектов, доступных средствами приложения GCC. Уникальная имиджевая составляющая ПК – это отражение Вашей индивидуальности.

          Примечание: Примеры реализации световых эффектов приведены исключительно в ознакомительных целях. Фактическое отображение эффектов подсветки может варьироваться в зависимости от модели.

          Фирменная подсветка | Уникальные возможности

          Функционал разъемов для адресуемых светодиодных RGB-линеек предусматривает возможность настраивать свечение каждого элемента индивидуально (для устройств ARGB GEN2), процедура выполняется средствами пакета приложений GCC.

          *Предоставленная информация носит справочный характер. Пожалуйста, укажите приоритеты применительно к предпочтительным характеристикам и настройкам.
          1 разъем для управления подсветкой RGB LED
          3 разъема для ARGB LED линеек

          * Термины HDMI, HDMI High-Definition Multimedia Interface, фирменный стиль HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.
          * Характеристики и внешний вид продукции могут различаться в зависимости от страны. Рекомендуем уточнять характеристики и внешний вид продукции, доступной в вашей стране, у местных дилеров. Цвета продукции могут отличаться от изображений на этом сайте из-за различий в цветопередаче и настройках монитора. Мы стремимся предоставлять максимально точную и полную информацию на момент публикации, но оставляем за собой право вносить изменения без предварительного уведомления.

          Спецификации

          Поддержка
