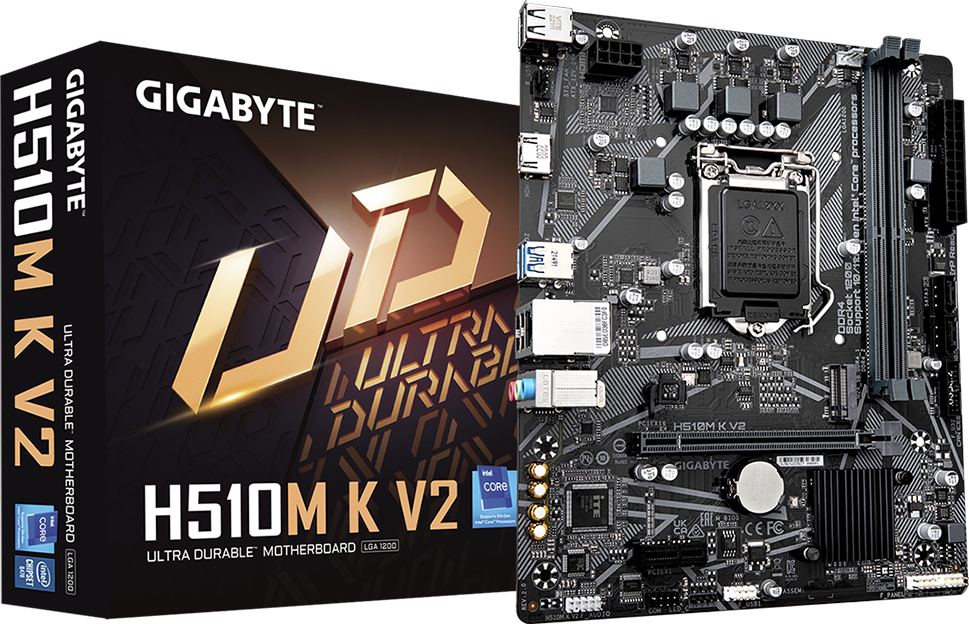

  4. H510M K V2

H510M K V2 (Rev. 2.0)

Rev. 2.0Rev. 1.0
Intel® Q470 Chipset
ОписаниеСпецификацииПоддержкаГалереяWhere to Buy

Спецификации

  • Процессор
    1. Процессоры 11-поколения Intel® Core™ i9/ Intel® Core™ i7/ Intel® Core™ i5
    2. 10th Generation Intel® Core™ i9 processors/Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors
    3. Объем кэш-памяти L3 зависит от модели процессора
    * Подробная информация размещена в разделе "Список совместимых процессоров"
  • Чипсет
    1. Intel® Q470 Express
  • Подсистема памяти
    1. Для процессоров 11-поколения Intel® Core™ i9/i7/i5:
      Совместимость с модулями ОЗУ DDR4 3200/3000/2933/2666/2400/2133 Mтранзакций/с
    2. Для процессоров 10-поколения Intel® Core™ i9/i7:
      Support for DDR4 2933/2666/2400/2133 MT/s memory modules
    3. Для процессоров 10-поколения Intel® Core™ i5/i3 /Pentium®/Celeron®:
      Support for DDR4 2666/2400/2133 MT/s memory modules
    4. Два DIMM-разъема для модулей ОЗУ DDR4 суммарным объемом до 64 Гбайт (объем МС памяти одного модуля до 32 Гбайт)
    5. Двухканальный режим работы модулей ОЗУ
    6. Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
    7. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
    8. Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
    (Тип, ключевые характеристики и конфигурация ОЗУ (в частности, пропускная способность и максимальное количество модулей) применительно к конкретной платформе зависят от модели установленного в системе ЦП. Дополнительная информация размещена на официальном сайте GIGABYTE (страница продукта, раздел <Перечень совместимых модулей ОЗУ>).)
  • Графический интерфейс
    1. 1 порт HDMI, максимальное экранное разрешение 4096x2160@30 Гц
      * Совместим с HDMI 1.4 и версии HDCP 2.3
    (Спецификация графического ядра может варьироваться в зависимости от установленного в системе ЦП)
  • Аудиоподсистема
    1. Аудиокодек Realtek®
    2. Формат представления аудиосигнала: High Definition Audio
    3. Схема позиционирования аудиосигнала 2/4/5.1/7.1
      * Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.
  • Сетевой
    LAN-интерфейс
    1. Контроллер Realtek® GbE LAN (1 Гбит/100 Мбит/10 Мбит)
  • Разъёмы для плат расширения
    1. 1 разъем PCI Express x16, шинный интерфейс PCIe 3.0, режим работы x16
    2. 1 разъем PCI Express x1, шинный интерфейс PCIe 3.0, режим работы x1
  • Интерфейсы накопителей
    1. 1 разъем M.2 (Socket 3, M key, типоразмер 2280) для SSD-накопителей SATA и PCIe 3.0 x4/x2
    2. 2 разъема SATA 6 Гбит/с
    RAID 0, RAID 1, and RAID 5 support for NVMe SSD storage devices
    * Supported with an additional PCIe to M.2 NVMe SSD adapter card
    Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1 и RAID5 средствами SATA-накопителей
  • Интерфейс USB
    1. 4 порта USB 3.2 Gen 1 (2 порта на задней панели, 2 порта на выносной планке при подключении к USB-разъему на материнской плате)
    2. 6 портов USB 2.0/1.1 (4 порта на задней панели; 2 внешних порта доступны при подключении к соответствующему USB-разъему на материнской плате)
  • Разъемы на системной плате
    1. 24-контактный ATX-разъем питания
    2. 8-контактный разъем питания ATX 12 В
    3. Разъем для вентилятора ЦП
    4. 1 разъем системного вентилятора
    5. 1 разъем для подключения RGB LED-линеек
    6. 1 разъем M.2 Socket 3
    7. 2 разъема SATA 6 Гбит/с
    8. Группа разъемов фронтальной панели
    9. 1 колодка для подключения аудиоразъема на передней панели
    10. 1 разъем для подключения портов USB 3.2 Gen 1
    11. 1 разъем для подключения портов USB 2.0/1.1
    12. 1 COM-порт
    13. Перемычка для возврата настроек CMOS в состояние <По умолчанию>
  • Разъемы на задней панели
    1. 1 порт HDMI
    2. 2 порта USB 3.2 Gen 1
    3. 4 порта USB 2.0/1.1
    4. 1 сетевая розетка LAN RJ-45
    5. 3 разъема аудиоподсистемы
  • Микросхема
    I/O-контроллера
    1. Контроллер портов ввода/вывода iTE®
  • Контроль за состоянием системы
    1. Автоопределение напряжения питания
    2. Определение рабочей температуры
    3. Определение скорости вращения вентиляторов
    4. Уведомление о выходе из строя вентиляторов
    5. Управление скоростью вращения вентиляторов
      * Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.
  • Микросхема BIOS
    1. 1 микросхема ПЗУ, 128 Мбит
    2. Лицензионный AMI UEFI BIOS
    3. Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Фирменные функции и технологии
    1. * Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.
    2. Фирменная утилита @BIOS™
    3. Функция Ambient LED
    4. Утилита EasyTune
    5. Функция Smart Backup
    6. Сводная информация о системе
    7. Фирменная утилита Q-Flash
  • ПО в комплекте поставки
    1. Антивирусный пакет Norton® Internet Security (OEM-версия)
    2. Приложение для управления полосой пропускания LAN-соединения
  • Операционная система
    1. Microsoft Windows 11, 64-разрядная
    2. Microsoft Windows 10, 64-разрядная
  • Форм-фактор
    1. Micro ATX ; 226 x 185
  • Примечания
    1. Выпуск драйверов для конкретного чипсета совместимых с ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.
    2. Большинство производителей комплектующих и ПО более не поддерживают ОС
      Win9X/ME/2000/XP. Если драйверы для указанных ОС доступны для загрузки с сайта
      производителя комплектующих, мы предоставим возможность загрузить их с официального
      сайта GIGABYTE.
