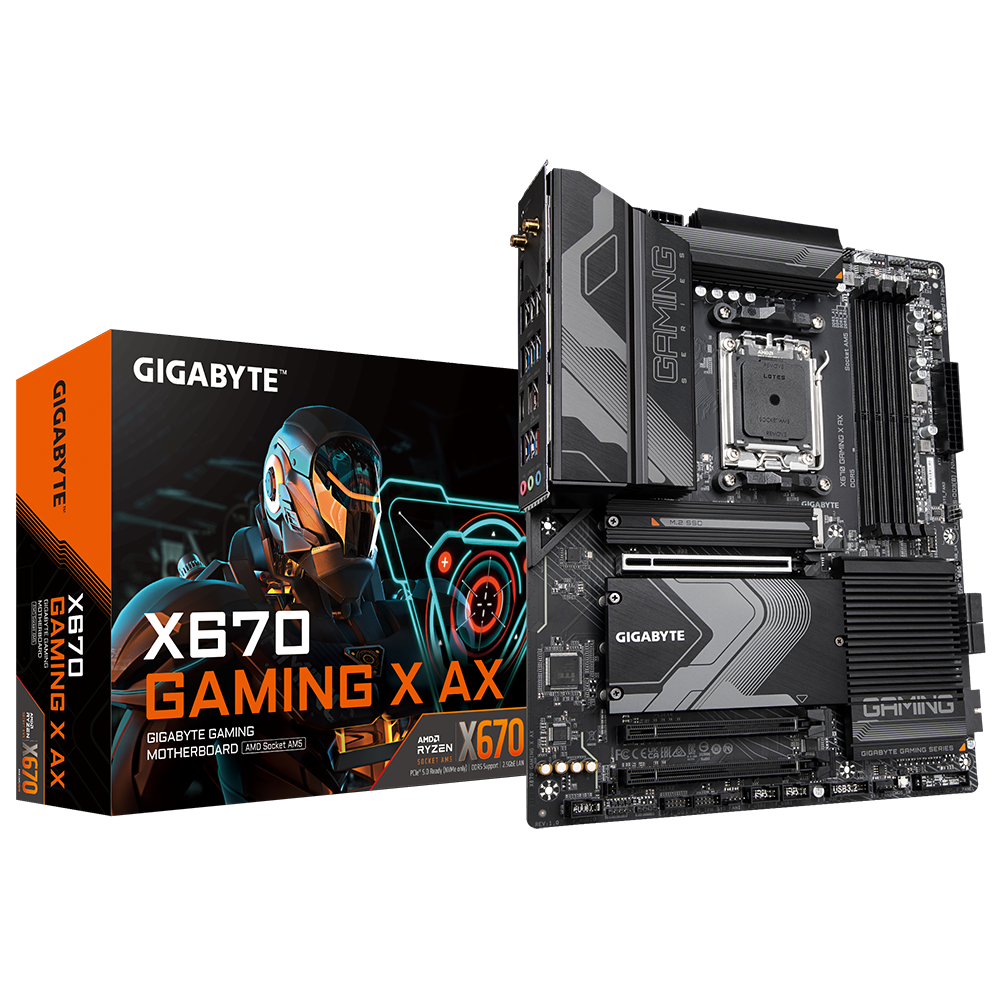

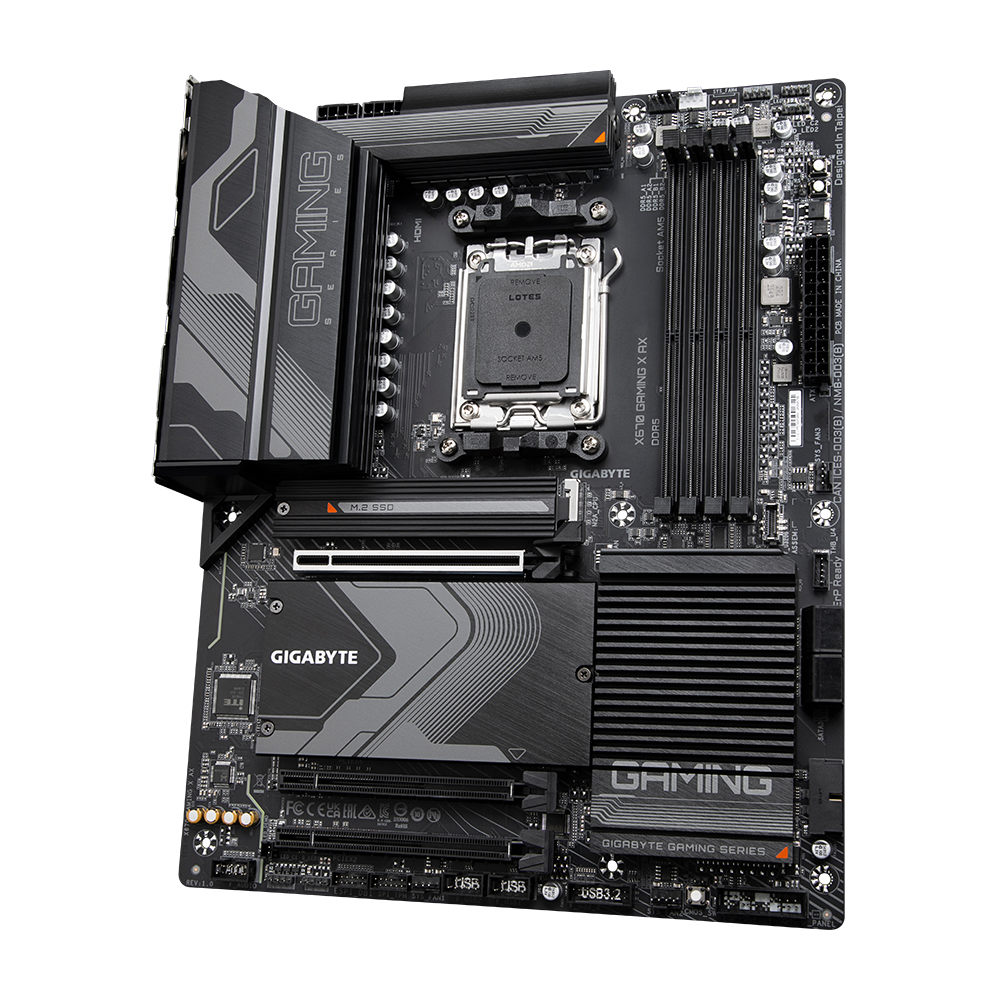

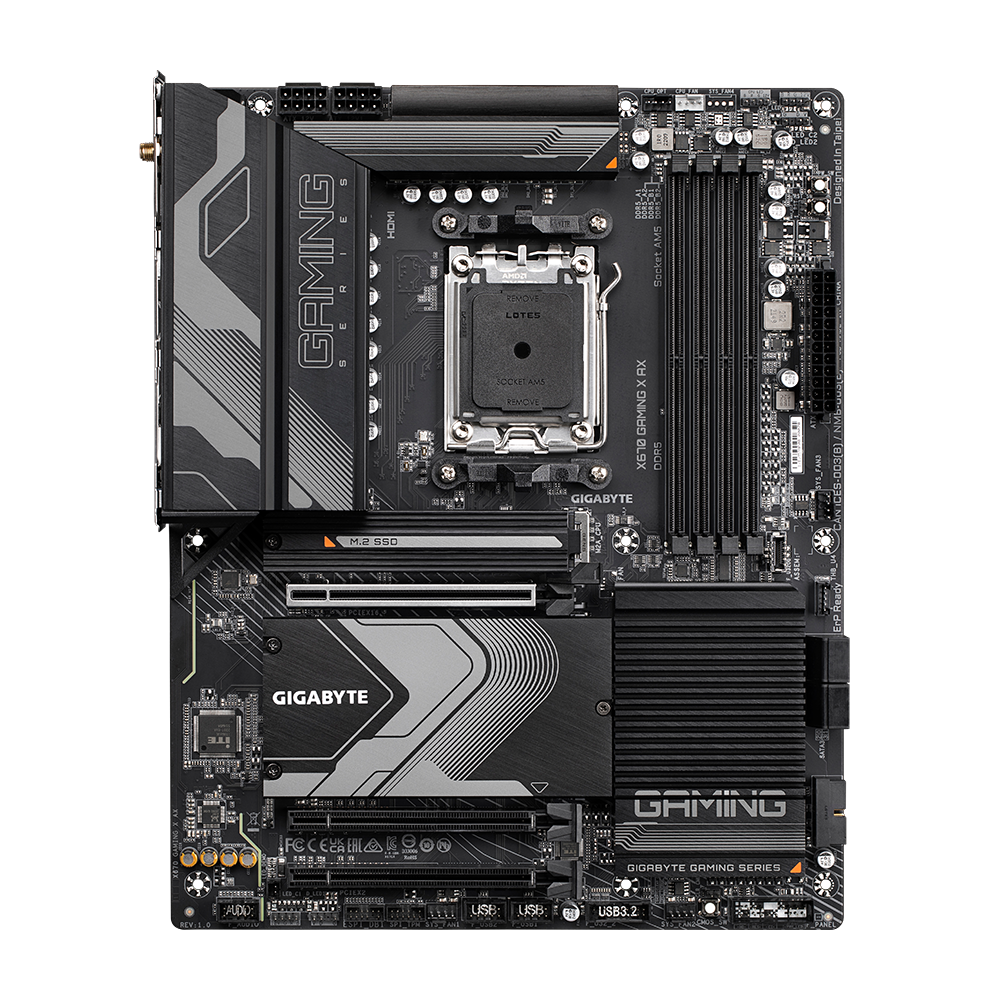

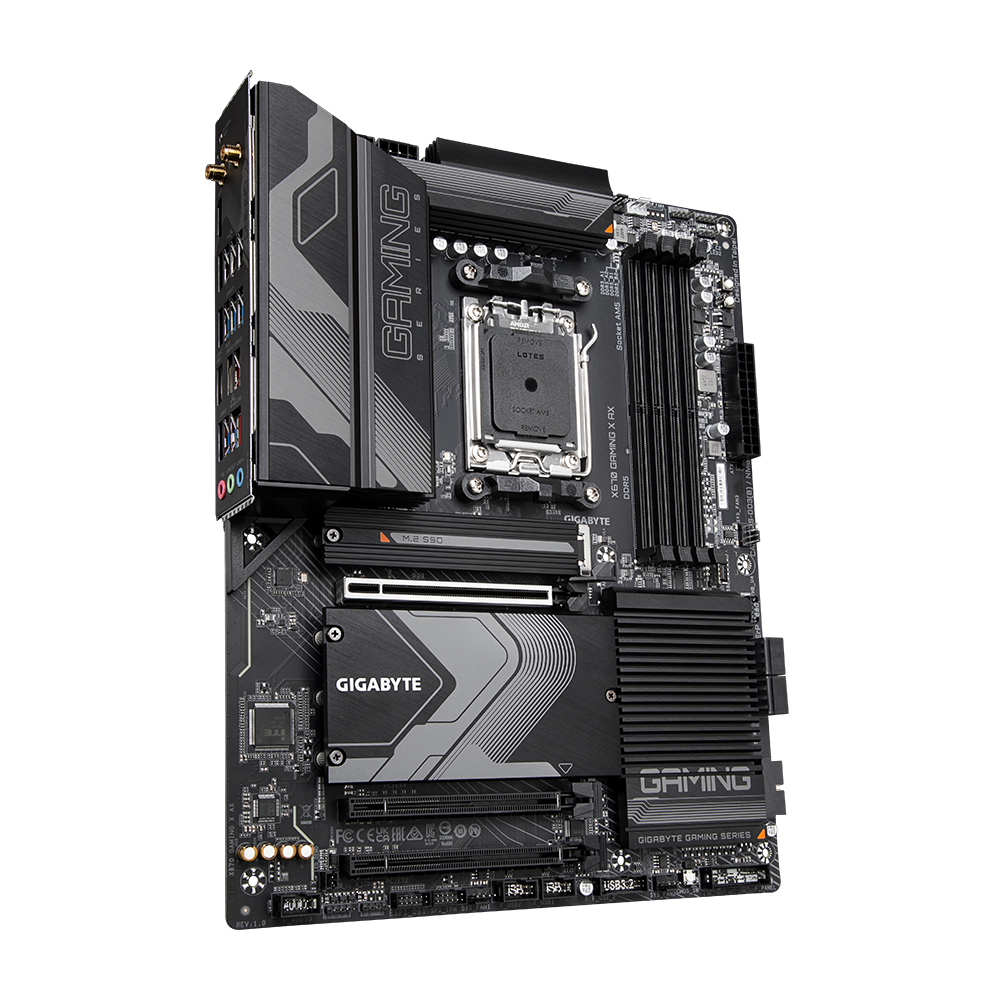

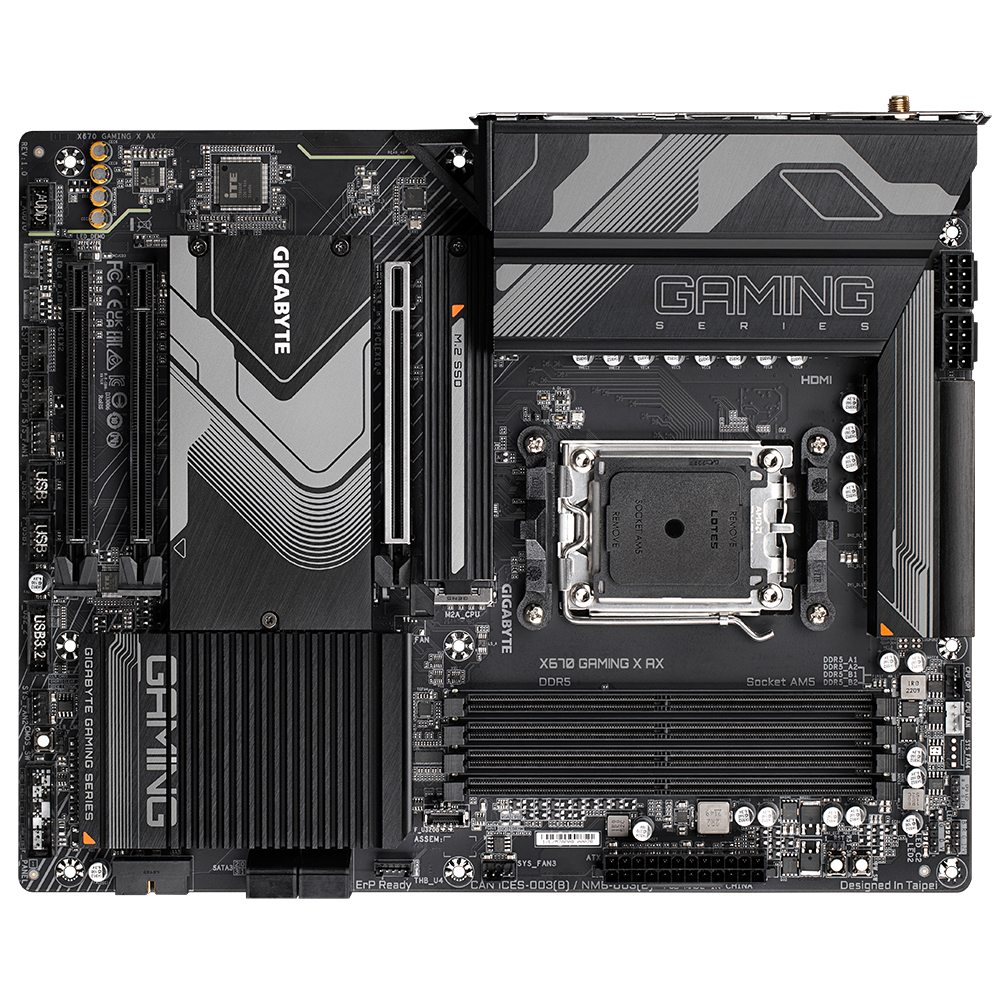

X670 GAMING X AX (Rev. 1.0)
AMD X670 Chipset
Описание
Описание
ПРОИЗВОДИТЕЛЬНОСТЬ
Охлаждение
ПОДКЛЮЧЕНИЯ
ПЕРСОНАЛИЗАЦИЯ
НАДЕЖНОСТЬ
Быстродействие
Коммуникации
1
Цельнометаллические контакты разъема питания ЦП
2
Цифровой VRM-модуль, дизайн Twin/16+2+2 фазы
- Микросхемы Smart Power Stage (до 70 A нагрузки на фазу)*
- 6-слойная печатная плата Ultra Durable™
- Совместимость с PCIe 5.0
3
Высокоэффективное охлаждение
- Фирменный радиатор зоны VRM
и силовых МОП-транзисторов - 8 мм тепловая трубка (дизайн Mega)
- Термопрокладки, 7 Вт/м·K
- Алюминиевый I/O экран
4
Дизайн PCI Express 5.0
- 1 разъем M.2 шины PCIe 5.0 /3 разъема M.2 шины PCIe 4.0; радиаторы Thermal Guard III/II
- Армированный Ultra Durable™ разъем PCIe 4.0 x16
- 1*PCIe 4.0 x4 & 1*PCIe 3.0 x2
5
M.2 EZ-фиксатор
6
Многофункциональная кнопка
- Активация различных опций BIOS
- Reset/RGB переключатель/Быстрый доступ к BIOS/Безопасный режим
7
Разъемы SMD DIMM 2-канальный режим работы ОЗУ DDR5
8
ATX-разъем (24-контакта)
9
Разъем AM5 для процессоров AMD Ryzen™
10
Разъем для плат расширения GIGABYTE
11
PCIe EZ-фиксатор
12
Smart Fan 6
- 5 разъемов для вентиляторов (управление PWM/DC)
- Вариативность режимов работы вентиляторов
1
Кнопка Q-Flash Plus
2

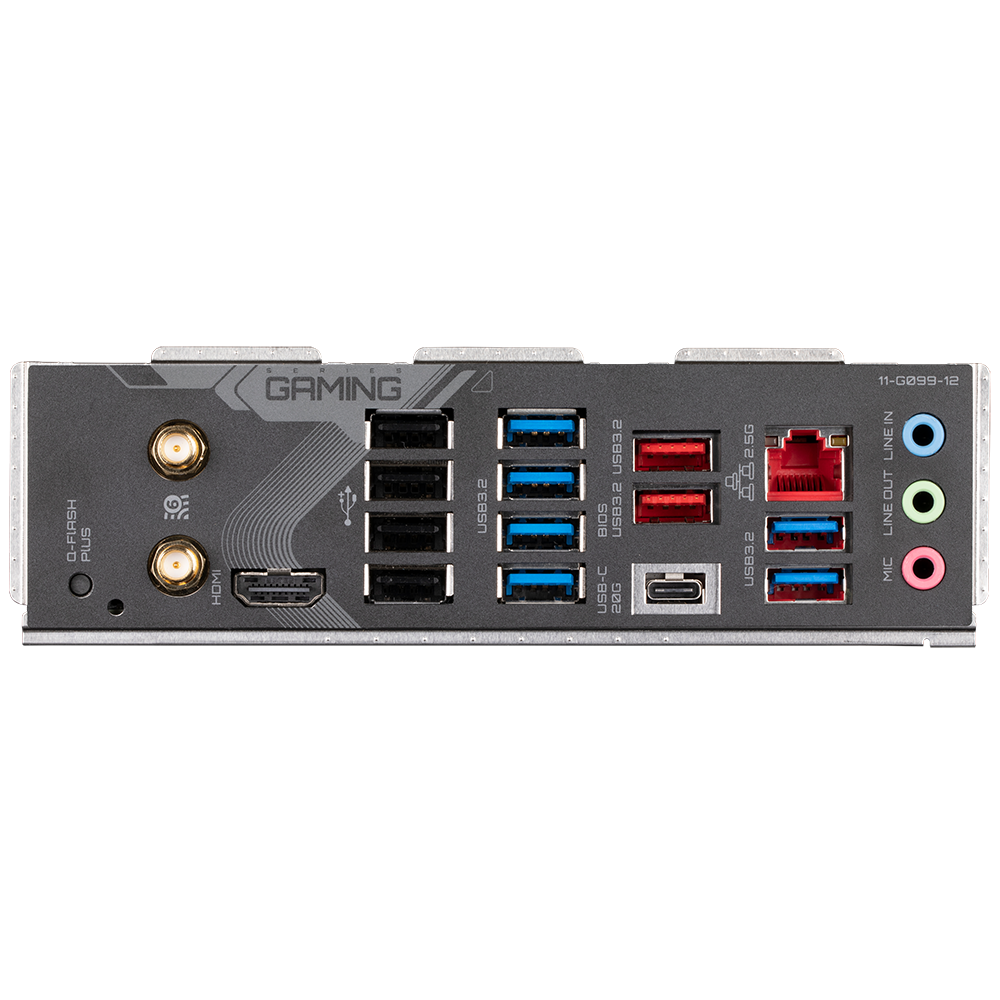

AMD Wi-Fi 6E 802.11ax 2T2R & BT 5.2 with Gaming Antenna
3
1*HDMI
4
4*USB 2.0
5
6*USB 3.2 Gen1 Type-A
6
1*USB 3.2 Gen 2x2 Type-C®
7
2*USB 3.2 Gen2 Type-A
8
2.5GbE LAN
9
Разъем USB Type-C® 3.2 Gen2x2 на лицевой панели
10
4*SATA 6Гбит/с
11
Hi-Fi аудиоподсистема
- Аудиоразъемы(8 каналов)
- Антишумовой экран
- High-End аудиоконденсаторы
12
RGB FUSION
- 2 разъема для адресуемых LED-линеек
- 3 разъема RGB LED
Дизайн VRM Twin Hybrid
Дизайн PCIe 5.0
Профили EXPO и XMP
Разгонный потенциал
ПОТРЯСАЮЩАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
With technology moving so fast, GIGABYTE still keep up with the latest trends and provide our customers with advanced features and latest technology. GIAGBYTE Gaming Series motherboards come with upgraded power solution, latest storage standards and outstanding connectivity to enable optimize performance for gaming.
To ensure maximum Turbo Boost and overclocking performance of AMD's new generation CPU, GIGABYTE Gaming series motherboard equip the best VRM design ever built with the highest quality components.
Оцените незаурядный потенциал многоядерных ЦП на практике
Управляйте быстродействием модулей ОЗУ и графического ядра в составе ЦП
Обеспечивают стабильное питание процессорных линий PCIe
* 8+8 параллельных фаз питания
Разъем SMD M.2 Ultra Durable™ PCIe 5.0 x4
The first PCIe 5.0 x4 M.2 Slot supports the latest M.2 25110 form factor. Reinforced PCIe 5.0 M.2 connectors with metal shielding to provide higher strength.
*
AORUS is offering a tested and proven platform that the memory overclocking capability is able up to 8000 and beyond. All users need to do for achieving this extreme memory performance boost is to ensure that their DDR5 memory modules are AMD EXPO™/ Intel® XMP capable, the EXPO/XMP function is activated and enabled on their AORUS motherboard.
Как повысить быстродействие ОЗУ DDR5 с EXPO в составе платформы AM5?
* EXPO / XMP profiles support may vary depending on memory modules.
Полный список совместимой памяти доступен в соответствующем разделе.
Функциональность изделия зависит от конкретной модели.
Вариативность напряжения питания
DDR4
Напряжение питания модулей ОЗУ DDR4 управляется средствами материнской платы в широком диапазоне
Оригинальный модуль DDR5
Безопасный режим
Материнская плата обеспечивает фиксированный номинал напряжения питания 5 В для оригинальных МС памяти DDR5 (до преобразования), при этом номинал управляющего напряжения для PMIC задан величиной 1,1 В
Эксклюзивная схемотехника GIGABYTE для DDR5
Программируемый режим
Средствами эксклюзивной схемотехники GIGABYTE предусмотрена возможность перевода защищенного режима для оригинальных модулей ОЗУ DDR5 в программируемый режим, что позволяет контролировать напряжение питания МС памяти DDR5 в широком диапазоне.
- • Эксклюзивная схемотехника GIGABYTE позволяет воспользоваться встроенной функцией регулировки напряжения микросхем памяти DDR5
- • Трансформируйте оригинальный модуль ОЗУ DDR5 в разогнанную память стандарта DDR5
- • Повышайте производительность и разгонный потенциал модулей ОЗУ DDR5
- • Поддержка всех поставщиков МС памяти, максимальная совместимость
* Разгонный потенциал модулей ОЗУ зависит от аппаратной составлящей конкретной пользовательской системы
Экранирование и защита от помех ОЗУ
Трассировка проводников подсистемы памяти реализована средствами внутреннего слоя печатной платы, при этом шина заземления надежно защищает всю подсистему от внешних помех.
Без экранирования
Примечание: Изображения приведены исключительно в ознакомительных целях, внешний вид реальных продуктов может отличаться в зависимости от модели.
Поддержка профилей EXPO и XMP
Материнские платы GIGABYTE AM5-серии готовы в полном объеме раскрыть разгонный потенциал модулей ОЗУ, для которых предусмотрены профили AMD EXPO™ и Intel® XMP, обеспечивая безотказную работу системной памяти в режиме OC. Плата автоматически определит формат профилей в микросхемах SPD, средствами меню BIOS Setup пользователю остается только активировать один из профилей с целью задействовать режим максимальной производительности подсистемы памяти.
Режим DDR5 Auto Booster
Одним щелчком кнопки мыши автоматически повышайте частоту оригинальных модулей ОЗУ DDR5 до 5000 МГц, когда система работает в режиме повышенной нагрузки
Пользовательские профили AMD EXPO™ и Intel® XMP 3.0
Создавайте собственные SPD-профили для модулей памяти Native, AMD EXPO™ и Intel® XMP 3.0. Доступно сохранение одного пользовательского профиля с возможностью загрузки и выгрузки как локально, так и на внешние накопители.
• Один не заполненный профиль в SPD может быть задан пользователем и применен к подсистеме памяти на другом ПК.
• Оперативное моделирование производительности МС памяти на основе последовательности тактов и временны’х параметров
• Функция сохранения и загрузки профиля с целью обмена параметрами в режиме реального времени
• Один не заполненный профиль в SPD может быть задан пользователем и применен к подсистеме памяти на другом ПК.
• Оперативное моделирование производительности МС памяти на основе последовательности тактов и временны’х параметров
• Функция сохранения и загрузки профиля с целью обмена параметрами в режиме реального времени
Параметры SPD переопределяются или извлекаются из базы данных
Симуляция производительности
Сохранить/Загрузить профиль
Производительность в режиме OC
Вариативность профиля
Дизайн системы охлаждения
Радиаторы M.2 Thermal Guard
Плата UltraDurable
Smart Fan 6
Высокоэффективная схема охлаждения
Исключительно высокая производительность платформ на базе материнских плат GIGABYTE обусловлена, в том числе, грамотно спроектированной и оптимизированной системой охлаждения, которая обеспечивает стабильную работу ЦП, системной логики и твердотельных накопителей на фоне комфортного температурного режима, даже в условиях значительных нагрузок (ресурсоемкие специализированные приложения и современные видеоигры).
1. Радиаторы VRM-модуля
• Цельный конструктив радиатора
TMOS - подлинный цельный радиатор. Его конструктив и значительная площадь поверхности повышают эффективность охлаждения по сравнению с радиаторами составной конструкции конкурентов.
• 3-кратный прирост полезной площади
Увеличенная в 3 раза полезная площадь поверхности по сравнению с типовыми радиаторами. Эффективный отвод тепла из зоны МОП-транзисторов.
• Фирменный дизайн
Конструктивом радиаторов зоны TMOS и RMOS предусмотрены несколько каналов и воздухозаборников, которые обеспечивают беспрепятственное прохождение воздушного потока, что значительно повышает КПД и эффективность теплорассеивания.
TMOS - подлинный цельный радиатор. Его конструктив и значительная площадь поверхности повышают эффективность охлаждения по сравнению с радиаторами составной конструкции конкурентов.
• 3-кратный прирост полезной площади
Увеличенная в 3 раза полезная площадь поверхности по сравнению с типовыми радиаторами. Эффективный отвод тепла из зоны МОП-транзисторов.
• Фирменный дизайн
Конструктивом радиаторов зоны TMOS и RMOS предусмотрены несколько каналов и воздухозаборников, которые обеспечивают беспрепятственное прохождение воздушного потока, что значительно повышает КПД и эффективность теплорассеивания.
2. Радиаторы M.2 Thermal Guard
Built-in M.2 heatsinks prevent high-speed, large capacity PCIe SSDs from throttling due to overheating.
3. 8-мм тепловые трубки
8mm Mega-Heatpipe has 30% wider diameter than traditional 6mm heatpipe and is able to transfer more heat under same time period.
4. Термопрокладка 7 Вт/мK
5. 6-слойная печатная плата UltraDurable
Удвоенная толщина медного слоя в цепях питания и заземления печатных плат помогает значительно уменьшить нагрев компонентов элементной базы, благодаря высокой теплопроводности и низкому импедансу.
1. Термозащита AORUS M.2 Thermal Guard
Энергоэффективное решение GIGABYTE M.2 Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.
Термотроттлинг при повышении температуры
Плюс >3% комфорта
Удвоенная толщина слоя меди печатной платы
Удвоенная толщина слоя меди печатной платы
Слои меди удвоенной толщины в цепях питания и заземления печатных плат GIGABYTE помогают снизить нагрев компонентов, минимум на 3%. Выполняя функцию радиатора в габаритах печатной платы, медные слои эффективно рассеивают тепло, предохраняя элементную базу от перегрева благодаря высокой теплопроводности меди и низкому импедансу.
SMART FAN 6
В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима. Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.
Преимущества системы охлаждения
- Совместимость с устройствами повышенной мощности
- Высокоточный контроль
- Два варианта настройки
- Функция Fan Stop
Каждый FAN-разъем поддерживает функцию PWM/DC и предусматривает возможность подключения помпы системы жидкостного охлаждения (потребляемая мощность до 24 Вт /12 В x 2 А), защита от перегрузки по току).
Несколько точек контроля температуры/скорости вращения вентилятора для активации оптимальной профиля кривой
Режимы Slope/Stair для различных пользовательских сценариев
Вентилятор полностью остановится по достижении пороговой температуры, указанной пользователем
Разъемы FAN PWM/DC
Встроенные термодатчики
Smart Fan 6 BIOS UI
1
Усовершенствованный пользовательский интерфейс
Количество контрольных точек увеличено с 5 до 7, что позволяет оптимальным образом настроить режим работы вентиляторов средствами визуального контроля и управления на соответствующем графике пользовательского интерфейса.
2
Графический режим Slope/Stair
Режимы функционирования вентиляторов можно быстро активировать, задействовав опции Slope или Stair, применительно к выбранному пользователем сценарию. Режим Slope (наклонный график) представляет собой традиционную и интуитивно понятную линейную зависимость скорости вращения вентилятора. Добавленный нелинейный режим Stair (лестничный график) дает возможность поддерживать вентилятору одинаковую скорость вращения в заданном температурном интервале.
3
Предустановки пользователя
Опытным пользователям адресована возможность вручную указать скорость вращения вентиляторов для более слаженного управления системой охлаждения.
4
Утилита EZ Tuning
Средствами тонкой настройки параметров EasyTune можно указать 4 контрольных точки для коррекции температуры и скорости вращения вентилятора, а функционал Smart Fan 6 поможет быстро сформировать рабочую кривую поведения системных вентиляторов.
5
Профиль работы вентилятора
Профиль кривой FAN может быть сохранен в BIOS ROM, изменения вступят в силу после сохранения настроек и перезагрузки ПК.
Примечание: Изображения приведены исключительно в ознакомительных целях, внешний вид реальных продуктов может отличаться в зависимости от модели.
802.11ax Wi-Fi 6E
2.5GbE LAN
Rear and Front USB-C® 20Gb/s
Hi-Fi аудиоподсистема
Материнские платы GIGABYTE располагают всеми необходимыми средствами для интеграции ПК в состав сетевой инфраструктуры любого уровня, обеспечивая исключительно высокую скорость передачи данных в рамках сетевого соединения нового поколения, предусматривают возможность взаимодействия с хранилищами данных и организацию беспроводного подключения платформы к Wi-Fi сетям.
802.11ax Wi-Fi 6E
Новый стандарт беспроводного подключения 802.11ax Wi-Fi 6E с выделенным диапазоном 6 ГГц обеспечивает быстродействие устройств в составе беспроводной сети на Гбит-скоростях, плавную передачу видеопотоков, расширенные игровые возможности, минимизацию обрыва соединения и реальную скорость обмена данными на уровне 2,4 Гбит/с. Кроме того, в рамках реализованного стандарта Bluetooth 5, на фоне возросшего быстродействия, радиус уверенного приема/передачи увеличился в 4 раза (по сравнению с возможностями стандарта Bluetooth 4.2).
Быстродействие Wi-Fi 6E подарит Вам незабываемые VR впечатления!
Устройства стандарта Wi-Fi 6E демонстрируют более высокую скорость Wi-Fi соединения, минимальные задержки и увеличенное время автономной работы для VR-устройств. Таким образом, потоковое вещание VR-игр средствами беспроводной сети между ПК и VR-устройством происходит без задержек и артефактов, на фоне достойного качества транслируемого видеоконтента.
Стандарт Wi-Fi 6E по сравнению с Wi-Fi 5 обеспечивает…
40% повышенное быстродействие и плавность отображения контента в играх/потоковое вещание
50% более высокое разрешение игрового видеоконтента
50% Продолжительное время работы батареи для VR устройств
Стандарт Wi-Fi 6E по сравнению с Wi-Fi 5 обеспечивает…
40% повышенное быстродействие и плавность отображения контента в играх/потоковое вещание
50% более высокое разрешение игрового видеоконтента
50% Продолжительное время работы батареи для VR устройств
Преимущества устройств стандарта Wi-Fi 6E
Одна из основных проблем, с которой сталкиваются пользователи современных Wi-Fi устройств – загруженность спектра, поскольку значительное количество функционирующего оборудования задействует частоты 2,4 ГГц и 5 ГГц, что в итоге приводит к ненадежности соединения и снижению скорости передачи данных. Устройства стандарта Wi-Fi 6E (функционально расширенная версия стандарта Wi-Fi 6) способны задействовать выделенный диапазон 6 ГГц, что на практике означает возможность организовать передачу данных на новой частоте в расширенном спектральном диапазоне применительно к устройствам нового поколения. Благодаря характерным особенностям и преимуществам стандарта Wi-Fi 6E, пользователи в полной мере могут оценить возросшую скорость и помехозащищенность соединения, а также высокий уровень полезного сигнала.
Встроенный 2,5 GbE LAN контроллер
Быстрее в 2 раза
Connecting the Future - USB 3.2 Gen 2x2 Type-C®
Быстродействие шинного интерфейса USB 3.2 Gen2x2 вдвое превышает аналогичные возможности интерфейса предыдущего поколения USB 3.2 Gen2. Таким образом, для подключаемых периферийных USB 3.2-устройств скорость обмена данными возросла до 20 Гбит/с. Универсальный симметричный разъем USB Type-C® обеспечивает необходимую гибкость подключения и быстрый доступ к огромному объему информации, хранимой на внешних устройствах всех типов.
High-End аудиоконденсаторы
На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.
Антишумовой экран
Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.
UEFI BIOS
Приложение GIGABYTE Control Center
Многофункциональная кнопка
Средствами программно-аппаратного комплекса, реализованного в составе материнских плат GIGABYTE, предлагаем воспользоваться обширным набором полезных приложений с интуитивно понятным пользовательским интерфейсом, которые помогут контролировать ключевые параметры системы, а также организовать подсветку с помощью встроенных светодиодов и подключаемых LED-линеек с целью подчеркнуть и усилить имиджевую составляющую самостоятельно собранного Вами ПК.
Дружественный пользовательский интерфейс
В режиме EASY MODE в одном окне интерфейса оболочки BIOS Setup отображается важная информация об оборудовании, в частности, тактовая частота ЦП, частота и объем ОЗУ, емкость накопителей, скорость вращения системных вентиляторов и другие актуальные параметры.
Предпочтения пользователя
Возможность добавить часто используемые опции в персональное меню для быстрого доступа.
Информация о дисковой подсистеме
Информация о всех подключенных к системе накопителях (интефейсы/разъемы SATA, PCIe и M.2)
Сделанные изменения
Указываются все внесенные пользователем изменения перед сохранением и выходом из BIOS Setup. Возможность быстро оценить характер изменений.
Кривая калибровки Load Line
Наглядное отображение параметров калибровки средствами интуитивно понятного графического изображения кривой нагрузки.
GIGABYTE CONTROL CENTER (GCC) – это унифицированный программно-аппаратный комплекс, применимый ко всем продуктам производства компании GIGABYTE. Усовершенствованный интуитивно понятный пользовательский интерфейс существенно облегчает и ускоряет доступ к управлению ключевыми функциями соответствующих устройств.
- Единая программная платформа для всех продуктов GIGABYTE
- Интуитивно понятный пользовательский интерфейс открывает оперативный доступ к многочисленным настройкам
- Модульная схема | Идентификация, управление и контроль параметров только установленного оборудования
- Функция автоматического обновления для поддержания системы в актуальном рабочем состоянии | Совместимость с новыми перспективными продуктами
Многофункциональная кнопка
Многофункциональная кнопка Reset, которую можно перенастроить на иные функции средствами BIOS Setup применительно к различным сценариям, назначаемым пользователем.
-
RGB переключательОтключить все эффекты подсветки зон материнской платы.
-
Функция Direct-To-BIOSЗагрузка оболочки BIOS Setup без необходимости нажатия клавиш на клавиатуре
-
Безопасный режимЗагрузите оболочку BIOS в безопасном режиме, чтобы изменить конкретный параметр без потери других настроек BIOS Setup.
Энтузиастам самостоятельной сборки
Кнопка Q-Flash Plus
Фирменная концепция GIGABYTE Ultra Durable™ – это контроль качества на всех стадиях производственного процесса и долговечность конечного продукта. В основе надежности и стабильной работы материнских плат GIGABYTE передовая элементная база и усиленный конструктив ключевых несущих компонентов, которые обеспечивают необходимый запас прочности и продолжительный срок службы изделий, производимых компанией GIGABYTE.
PCIe EZ-фиксатор
Не прилагая усилий, разблокируйте PCIe-фиксатор и извлеките плату расширения из разъема.
M.2 EZ-фиксатор
Установка и демонтаж M.2 модуля без усилий
* Все изображения приведены исключительно в целях ознакомления.
Кнопка Q-Flash Plus
Обновите микрокод BIOS без необходимости устанавливать в систему ЦП, модули ОЗУ и дискретную графическую плату
Благодаря фирменной технологии GIGABYTE Q-Flash Plus для обновления микрокода BIOS Вам даже не нужно устанавливать в систему процессор, память, графическую плату и вызывать меню BIOS Setup. Просто загрузите с сервера GIGABYTE и сохраните на USB флэш-накопителе актуальную версию BIOS (измените имя сохраненного файла на gigabyte.bin), а затем нажмите специальную кнопку Q-Flash Plus. Немного терпения и все готово!
Шаг 1.
Подключите 24-контактный и 8-контактный кабели питания к соответствующим разъемам на материнской плате.
Шаг 2.
Загрузите файл микрокода BIOS материнской платы, измените имя файла на , сохраните переименованный файл на USB-накопитель и подключите его к порту USB Q-Flash.
Шаг 3.
Нажмите кнопку Q-FLASH PLUS, процедура обновления микрокода BIOS материнской платы стартует автоматически.
