ПРОИЗВОДИТЕЛЬНОСТЬ
Охлаждение
ПОДКЛЮЧЕНИЯ
ПЕРСОНАЛИЗАЦИЯ
НАДЕЖНОСТЬ
Быстродействие
Коммуникации
1
Гибридный цифровой Twin Phases модуль питания (16*+1+2 фазы)
- 60 А DrMOS
- 6-слойная печатная плата UltraDurable
* 8+8 параллельных фаз питания
2
Совершенная схема охлаждения
- Фирменный радиатор зоны VRM
и силовых МОП-транзисторов - Термопрокладки 5 Вт/м·К
- 6-мм тепловая трубка
- Предустановленная планка секции I/O
3
4 разъема M.2 PCIe 4.0 x4, радиаторы Thermal Guard
4
M.2 фиксатор EZ-Plus
5
Разъемы SMD DIMM 2-канальный режим работы ОЗУ DDR5
6
Усиленные контакты разъема питания- ATX-разъем (24-контакта)
- Разъем питания ЦП (8+8 контактов)
7
Разъем LGA1700 для ЦП 12- и 13-поколения Intel® Core™
8
PCIe EZ-фиксатор
9
Дизайн PCI Express 5.0
- 1 армированный Ultra Durable™ разъем SMD PCIe 5.0 x16
10
Многофункциональная кнопка
- Активация различных опций BIOS
- Reset/RGB переключатель/Быстрый доступ к BIOS/Безопасный режим

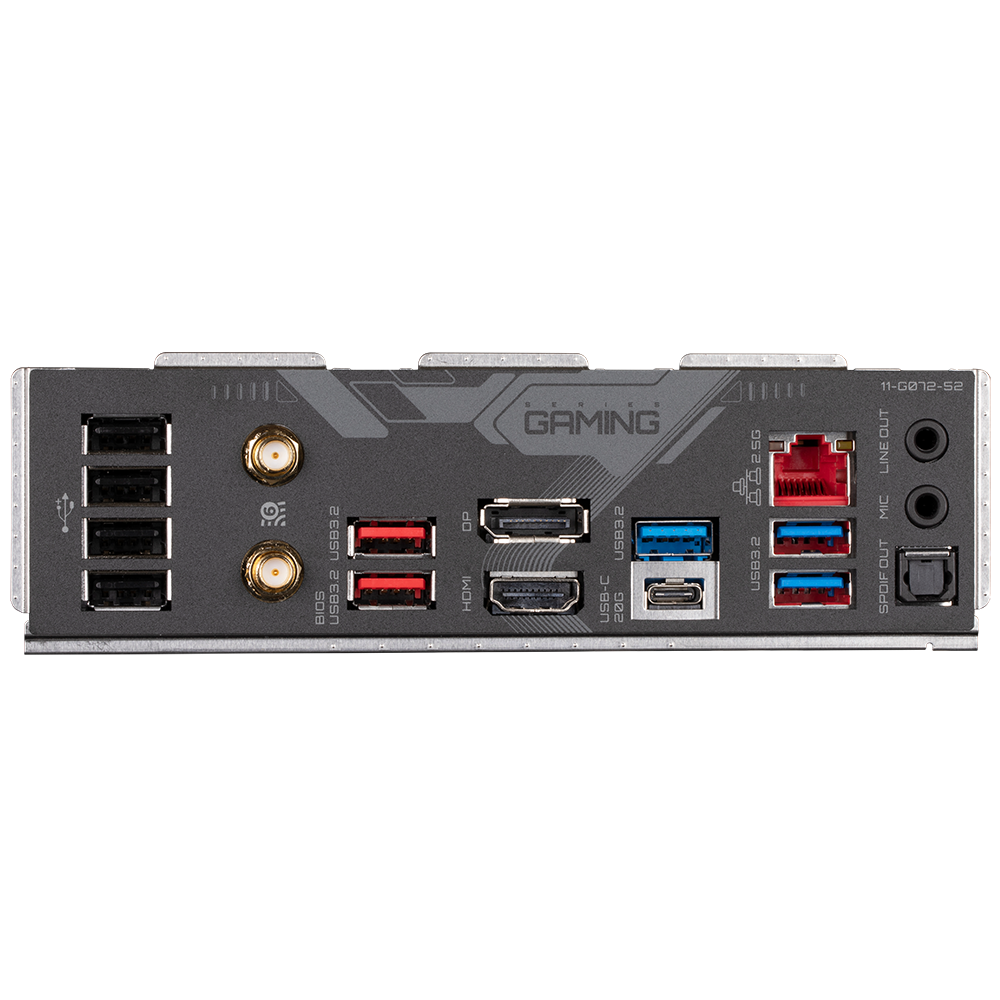

1
Разъемы модуля Wi-Fi 6E 802.11ax 2T2R/BT 5, фирменная AERO антенна
2
Порт DisplayPort
3
HDMI
4
Порт USB 3.2 Gen 2x2 Type-C®
5
2.5GbE LAN
6
Hi-Fi аудиоподсистема
- High-End аудиоконденсаторы
- Аудиоконденсаторы WIMA
7
Разъем для порта USB3.2 Gen 2 Type-C® на лицевой панели
8
6*SATA 6Гбит/с
9
Кнопка Q-FLASH Plus
10
RGB FUSION
- 2 разъема для адресуемых LED-линеек
- 2 разъема для RGB LED-линеек
Цифровой TWIN VRM модуль
Дизайн PCIe 5.0
ПОТЕНЦИАЛ ОЗУ DDR5
Утилита PerfDrive
ПОТРЯСАЮЩАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Учитывая востребованность прогрессивных технологий, компания GIGABYTE стремится оперативно реагировать на запросы рынка, предлагая клиентам оригинальные продукты с расширенным инновационным функционалом. Материнские платы GIGABYTE оснащены модернизированной подсистемой питания на базе цифровых компонентов, соответствуют новейшими стандартам применительно к устройствам хранения данных, обладают превосходными возможностями для интеграции в состав сетевой инфраструктуры и подключения всевозможной периферии, обеспечивают оптимальную производительность в современных игровых приложениях.
Основа схемотехники материнских плат GIGABYTE семейства AORUS – это высококачественная элементная база и наиболее совершенный VRM модуль в составе подсистемы питания на базе цифровых компонентов, которые помогают раскрыть разгонный потенциал процессоров AMD нового поколения, в частности, в режиме Turbo Boost.
Оцените незаурядный потенциал многоядерных ЦП на практике
Управляйте быстродействием модулей ОЗУ и графического ядра в составе ЦП
Обеспечьте стабильное питание контроллера памяти и процессорных линий PCIe.
* 8+8 параллельных фаз питания
Дизайн PCIe 5.0
Материнские платы GIGABYTE соответствуют требованиям стандарта PCIe 5.0, обеспечивают 2-кратный прирост пропускной способности шинного интерфейса по сравнению с версией предыдущего поколения PCIe 4.0 и гарантирует полноценную совместимость с новейшими графическими платами, доступными на рынке, а также планируемыми к выпуску в течение ближайшие нескольких лет.
Пропускная способность PCIe 5.0 x16
Новое поколение Ultra Durable™ армированных SMD разъемов PCIe 5.0
Эксклюзивные экраны из нержавеющей стали в составе плат GIGABYTE нового поколения повышают прочность конструктива PCIe-портов на 20%.
1. Исполнение SMD Iron Claw
Благодаря массиву штифтов из нержавеющей стали возрастает прочность конструктива разъемов SMD и повышается долговечность сборки в целом.
2. Разъем с двойной фиксацией
3. Минимальная деградация полезного сигнала
Разгонный потенциал ОЗУ DDR5 7600 +*
Материнские платы GIGABYTE – это всесторонне протестированная и надежная платформа, которая позволяет реализовать разгонный потенциал ОЗУ на частоте 7600 МГц и более. Все, что нужно сделать пользователю для достижения экстремальных результатов, – убедиться в том, что выбранные им модули ОЗУ DDR5 поддерживают профили XMP, а функция XMP активирована в качестве приоритетной в составе BIOS Setup материнской платы GIGABYTE.
* Разгонный потенциал модулей ОЗУ и поддержка XMP-профиля могут варьироваться в зависимости от конфигурации аппаратного обеспечения.
Перечень валидированных модулей указан в разделе <Перечень совместимых устройств>.
Характеристики продукции могут варьироваться в зависимости от модели
Вариативность напряжения питания
DDR4
Напряжение питания модулей ОЗУ DDR4 управляется средствами материнской платы в широком диапазоне
Оригинальный модуль DDR5
Безопасный режим
Материнская плата обеспечивает фиксированный номинал напряжения питания 5 В для оригинальных МС памяти DDR5 (до преобразования), при этом номинал управляющего напряжения для PMIC задан величиной 1,1 В
Эксклюзивная схемотехника GIGABYTE для DDR5
Программируемый режим
Средствами эксклюзивной схемотехники GIGABYTE предусмотрена возможность перевода защищенного режима для оригинальных модулей ОЗУ DDR5 в программируемый режим, что позволяет контролировать напряжение питания МС памяти DDR5 в широком диапазоне.
- • Эксклюзивная схемотехника GIGABYTE позволяет воспользоваться встроенной функцией регулировки напряжения микросхем памяти DDR5
- • Трансформируйте оригинальный модуль ОЗУ DDR5 в разогнанную память стандарта DDR5
- • Повышайте производительность и разгонный потенциал модулей ОЗУ DDR5
- • Поддержка всех поставщиков МС памяти, максимальная совместимость
* Разгонный потенциал модулей ОЗУ зависит от аппаратной составлящей конкретной пользовательской системы
1. Экранирование и защита от помех ОЗУ
Трассировка проводников подсистемы памяти реализована средствами внутреннего слоя печатной платы, при этом шина заземления надежно защищает всю подсистему от внешних помех.
2. Оптимизированная топология PCB
За счет оптимизации топологии печатной платы (особая схема трассировки проводников), уменьшено значение импеданса на участке <контроллер памяти в составе ЦП – DIMM-разъемы модулей ОЗУ>, что позволило достичь прироста быстродействия подсистемы памяти DDR5.
3. Помехозащищенные слои PCB
Основа печатной платы – заготовка PCB серверного класса с минимальным уровнем потерь и высоким КПД передачи полезного сигнала в слоях печатной платы, с целью обеспечить максимальную производительность ОЗУ DDR5.
Режим DDR5 Auto Booster
Одним щелчком кнопки мыши автоматически повышайте частоту оригинальных модулей ОЗУ DDR5 до 5000 МГц, когда система работает в режиме повышенной нагрузки
Обновление параметров модулей DDR5
Функционал BIOS материнских плат GIGABYTE предлагает встроенные и протестированные профили, позволяющие пользователям легко повышать производительность. Профили основаны на базе данных, которая создается путем проверки микросхем памяти и PMIC большинства производителей для оптимизации модулей ОЗУ, чтобы полностью раскрыть их потенциал. Это позволяет экономить время на ручной настройке при разгоне памяти DDR5.
- Мгновенный прирост производительности ОЗУ
- Заставьте работать оригинальные модули ОЗУ DDR5 с XMP 3.0 на более высокой частоте, легко!
- Нет необходимости вводить массу параметров, в частности, последовательность тактов, напряжение питания и тайминги
- Встроенная база данных и внушительный набор предварительно настроенных профилей для МС памяти различных производителей
*Опция DDR5 MEMORY UPGRADE предусматривает возможность разгона модулей ОЗУ DDR5,
разгонный потенциал МС памяти зависит от аппаратной составлящей пользовательской системы.
разгонный потенциал МС памяти зависит от аппаратной составлящей пользовательской системы.
Пользовательский XMP 3.0 профиль
Определите и создайте собственный SPD-профиль для модулей памяти спецификации XMP 3.0, или примените уже имеющиеся настроенные профили к пользовательскому XMP 3.0-профилю. Материнская плата позволяет сохранить два пользовательских профиля, а также загрузить/сохранить и активировать их с локального или внешнего запоминающего устройства.
• Два незаполненных SPD-профиля могут быть задействованы пользователями и перенесены на другой компьютер
• Перенос профилей DDR5 XMP Booster в пользовательские XMP 3.0 профили
• Оперативное моделирование производительности МС памяти на основе последовательности тактов и временны’х параметров
• Функция сохранения и загрузки профиля с целью обмена параметрами в режиме реального времени
• Два незаполненных SPD-профиля могут быть задействованы пользователями и перенесены на другой компьютер
• Перенос профилей DDR5 XMP Booster в пользовательские XMP 3.0 профили
• Оперативное моделирование производительности МС памяти на основе последовательности тактов и временны’х параметров
• Функция сохранения и загрузки профиля с целью обмена параметрами в режиме реального времени
SPD переопределено или
получено из базы данных
получено из базы данных
Производительность
Эмуляция
Эмуляция
Сохранить/Загрузить профиль
Режим OC
Быстродействие
Быстродействие
Вариативность профиля
Утилита GIGABYTE PerfDrive
Функционал PerfDrive в составе материнских плат GIGABYTE объединяет несколько эксклюзивных настроек BIOS Setup, предоставляя пользователю возможность варьировать основные параметры платформы на базе процессоров Intel® Core™ 13-поколения в зависимости от поставленной задачи, в частности, уровень производительности, энергопотребление и рабочая температура ключевых зон.
Оптимизация
Разгон до 6 ГГц
Расширить Spec
Отключить E-Core
В режиме оптимизации все ядра процессора Intel® Core™ 13-поколения работают на более высокой частоте без падения производительности и перегрева.
Функция мгновенного прироста частоты до 6 ГГц предоставляет пользователям возможность задействовать в полном объеме разгонный потенциал процессоров Intel® Core™ i9-13900K, i9-13900KF, i7-13700K и i7-13700KF средствами соответствующей опции в составе BIOS Setup.
Режим Spec Enhance применим только к процессорам Intel® Core™ 13-го поколения. Ядра процессора будут функционировать с прежней производительностью на фоне пониженной температуры.
Режим E-Core™ Disable инициирует процесс перераспределения ресурсов процессора исключительно P-ядрам в целях достижения максимальной производительности системы в режиме OC и быстродействия в игровых приложениях, на фоне снижения суммарного энергопотребления ЦП.
* Дополнительные возможности и функционал платформы варьируется в зависимости от характеристик материнской платы и установленного в систему ЦП (приведенные изображения носят исключительно иллюстративный характер).
Дизайн системы охлаждения
Радиаторы VRM-модуля
Радиаторы M.2 Thermal Guard
Функция Smart Fan 6
Высокоэффективная схема охлаждения
Исключительно высокая производительность платформ на базе материнских плат GIGABYTE обусловлена, в том числе, грамотно спроектированной и оптимизированной системой охлаждения, которая обеспечивает стабильную работу ЦП, системной логики и твердотельных накопителей на фоне комфортного температурного режима, даже в условиях значительных нагрузок (ресурсоемкие специализированные приложения и современные видеоигры).
1. Радиаторы VRM-модуля
Установленные поверх силовых МОП-транзисторов литые радиаторы обеспечивают высокий КПД теплообмена за счет оптимального распределения воздушного потока.
2. Фирменный радиатор Thermal Guard
Фирменный 2-сторонний M.2 радиатор призван устранить падение производительности высокоскоростных твердотельных накопителей PCIe 4.0/3.0 большой емкости с МС флэш-памяти, расположенными по обе стороны печатной платы.
3. 6-мм тепловая трубка
4. Термопрокладка 5 Вт/мK
5. Радиаторы M.2 Thermal Guard
Фирменные радиаторы M.2 Thermal Guard призваны предотвратить падение производительности высокоскоростных твердотельных SSD-накопителей вследствие перегрева, помогают эффективно рассеивать тепло, формируя комфортный температурный режим для дисковой подсистемы.
6. 6-слойная печатная плата UltraDurable
1. 4X Площадь поверхности
Полезная площадь поверхности увеличена в 4 раза, по сравнению с типовыми радиаторами. Эффективный отвод тепла из зоны МОП-транзисторов.
2. Цельный конструктив радиатора
TMOS - подлинный цельный радиатор. Его конструктив и значительная площадь поверхности повышают эффективность охлаждения по сравнению с радиаторами составной конструкции конкурентов.
3. Фирменный дизайн
Конструктив TMOS отличает несколько каналов и особое оребрение радиатора. Предложенная схема не препятствует движению воздушных потоков и повышает КПД теплопередачи.
Радиаторы M.2 Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.
Термотроттлинг при повышении температуры
SMART FAN 6
В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима. Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.
Преимущества системы охлаждения
- Совместимость с устройствами повышенной мощности
- Высокоточный контроль
- Два варианта настройки
- Функция Fan Stop
Каждый FAN-разъем поддерживает функцию PWM/DC и предусматривает возможность подключения помпы системы жидкостного охлаждения (потребляемая мощность до 24 Вт /12 В x 2 А), защита от перегрузки по току).
Несколько точек контроля температуры/скорости вращения вентилятора для активации оптимальной профиля кривой
Режимы Slope/Stair для различных пользовательских сценариев
Вентилятор полностью остановится по достижении пороговой температуры, указанной пользователем
Разъемы FAN PWM/DC
Встроенные термодатчики
Smart Fan 6 BIOS UI
1
Усовершенствованный пользовательский интерфейс
Количество контрольных точек увеличено с 5 до 7, что позволяет оптимальным образом настроить режим работы вентиляторов средствами визуального контроля и управления на соответствующем графике пользовательского интерфейса.
2
Графический режим Slope/Stair
Режимы функционирования вентиляторов можно быстро активировать, задействовав опции Slope или Stair, применительно к выбранному пользователем сценарию. Режим Slope (наклонный график) представляет собой традиционную и интуитивно понятную линейную зависимость скорости вращения вентилятора. Добавленный нелинейный режим Stair (лестничный график) дает возможность поддерживать вентилятору одинаковую скорость вращения в заданном температурном интервале.
3
Предустановки пользователя
Опытным пользователям адресована возможность вручную указать скорость вращения вентиляторов для более слаженного управления системой охлаждения.
4
Утилита EZ Tuning
Средствами тонкой настройки параметров EasyTune можно указать 4 контрольных точки для коррекции температуры и скорости вращения вентилятора, а функционал Smart Fan 6 поможет быстро сформировать рабочую кривую поведения системных вентиляторов.
5
Профиль работы вентилятора
Профиль кривой FAN может быть сохранен в BIOS ROM, изменения вступят в силу после сохранения настроек и перезагрузки ПК.
Примечание: Изображения приведены исключительно в ознакомительных целях, внешний вид реальных продуктов может отличаться в зависимости от модели.
4 разъема M.2 PCIe 4.0
802.11ax Wi-Fi 6E
2.5GbE LAN
Порт USB-C® 20 Гбит/с на задней панели
Hi-Fi аудиоподсистема
Материнские платы GIGABYTE располагают всеми необходимыми средствами для интеграции ПК в состав сетевой инфраструктуры любого уровня, обеспечивая исключительно высокую скорость передачи данных в рамках сетевого соединения нового поколения, предусматривают возможность взаимодействия с хранилищами данных и организацию беспроводного подключения платформы к Wi-Fi сетям.
4 разъема M.2 PCIe 4.0x4
Материнские платы GIGABYTE адресованы энтузиастам, которые практикуют применение M.2-технологических решений с целью наиболее полно раскрыть потенциал дисковой подсистемы.
802.11ax Wi-Fi 6E
Новый стандарт беспроводного подключения 802.11ax Wi-Fi 6E с выделенным диапазоном 6 ГГц обеспечивает быстродействие устройств в составе беспроводной сети на Гбит-скоростях, плавную передачу видеопотоков, расширенные игровые возможности, минимизацию обрыва соединения и реальную скорость обмена данными на уровне 2,4 Гбит/с. Кроме того, в рамках реализованного стандарта Bluetooth 5, на фоне возросшего быстродействия, радиус уверенного приема/передачи увеличился в 4 раза (по сравнению с возможностями стандарта Bluetooth 4.2).
Преимущества Wi-Fi 6E
- 1. Выделенный спектр в диапазоне 6 ГГц без интерференции и помех
- 2. В 5,5 раза быстрее устройств 802.11ac 1x1
- 3. Пропускная способность возросла в 4 раза, встроенными средствами предусмотрено устранение коллизий в сети, в частности, в зоне одновременного функционирования большого количества устройств
- 4. Повышенная эффективность соединения и улучшенное взаимодействие с сетевыми клиентами
Преимущества устройств стандарта Wi-Fi 6E
Одна из основных проблем, с которой сталкиваются пользователи современных Wi-Fi устройств – загруженность спектра, поскольку значительное количество функционирующего оборудования задействует частоты 2,4 ГГц и 5 ГГц, что в итоге приводит к ненадежности соединения и снижению скорости передачи данных. Устройства стандарта Wi-Fi 6E (функционально расширенная версия стандарта Wi-Fi 6) способны задействовать выделенный диапазон 6 ГГц, что на практике означает возможность организовать передачу данных на новой частоте в расширенном спектральном диапазоне применительно к устройствам нового поколения. Благодаря характерным особенностям и преимуществам стандарта Wi-Fi 6E, пользователи в полной мере могут оценить возросшую скорость и помехозащищенность соединения, а также высокий уровень полезного сигнала.
Встроенный 2,5 GbE LAN контроллер
Быстрее в 2 раза
МОСТ В БУДУЩЕЕ | Порт USB 3.2 Gen2x2 Type-C®
Быстродействие шинного интерфейса USB 3.2 Gen2x2 вдвое превышает аналогичные возможности интерфейса предыдущего поколения USB 3.2 Gen2. Таким образом, для подключаемых периферийных USB 3.2-устройств скорость обмена данными возросла до 20 Гбит/с. Универсальный симметричный разъем USB Type-C® обеспечивает необходимую гибкость подключения и быстрый доступ к огромному объему информации, хранимой на внешних устройствах всех типов.
High-End аудиоконденсаторы
На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.
Антишумовой экран
Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.
UEFI BIOS
Приложение GIGABYTE Control Center
Многофункциональная кнопка
Средствами программно-аппаратного комплекса, реализованного в составе материнских плат GIGABYTE, предлагаем воспользоваться обширным набором полезных приложений с интуитивно понятным пользовательским интерфейсом, которые помогут контролировать ключевые параметры системы, а также организовать подсветку с помощью встроенных светодиодов и подключаемых LED-линеек с целью подчеркнуть и усилить имиджевую составляющую самостоятельно собранного Вами ПК.
Дружественный пользовательский интерфейс
В режиме EASY MODE в одном окне интерфейса оболочки BIOS Setup отображается важная информация об оборудовании, в частности, тактовая частота ЦП, частота и объем ОЗУ, емкость накопителей, скорость вращения системных вентиляторов и другие актуальные параметры.
Предпочтения пользователя
Возможность добавить часто используемые опции в персональное меню для быстрого доступа.
Информация о дисковой подсистеме
Информация о всех подключенных к системе накопителях (интефейсы/разъемы SATA, PCIe и M.2)
Сделанные изменения
Указываются все внесенные пользователем изменения перед сохранением и выходом из BIOS Setup. Возможность быстро оценить характер изменений.
Кривая калибровки Load Line
Наглядное отображение параметров калибровки средствами интуитивно понятного графического изображения кривой нагрузки.
GIGABYTE CONTROL CENTER (GCC) – это унифицированный программно-аппаратный комплекс, применимый ко всем продуктам производства компании GIGABYTE. Усовершенствованный интуитивно понятный пользовательский интерфейс существенно облегчает и ускоряет доступ к управлению ключевыми функциями соответствующих устройств.
- Единая программная платформа для всех продуктов GIGABYTE
- Интуитивно понятный пользовательский интерфейс открывает оперативный доступ к многочисленным настройкам
- Модульная схема | Идентификация, управление и контроль параметров только установленного оборудования
- Функция автоматического обновления для поддержания системы в актуальном рабочем состоянии | Совместимость с новыми перспективными продуктами
Многофункциональная кнопка
Многофункциональная кнопка Reset, которую можно перенастроить на иные функции средствами BIOS Setup применительно к различным сценариям, назначаемым пользователем.
-
RGB переключательОтключить все эффекты подсветки зон материнской платы.
-
Функция Direct-To-BIOSЗагрузка оболочки BIOS Setup без необходимости нажатия клавиш на клавиатуре
-
Безопасный режимЗагрузите оболочку BIOS в безопасном режиме, чтобы изменить конкретный параметр без потери других настроек BIOS Setup.
Энтузиастам самостоятельной сборки
Кнопка Q-Flash Plus
Фирменная концепция GIGABYTE Ultra Durable™ – это контроль качества на всех стадиях производственного процесса и долговечность конечного продукта. В основе надежности и стабильной работы материнских плат GIGABYTE передовая элементная база и усиленный конструктив ключевых несущих компонентов, которые обеспечивают необходимый запас прочности и продолжительный срок службы изделий, производимых компанией GIGABYTE.
PCIe EZ-фиксатор
Не прилагая усилий, разблокируйте PCIe-фиксатор и извлеките плату расширения из разъема.
Все изображения приведены исключительно в целях ознакомления.
Кнопка Q-Flash Plus
Обновите микрокод BIOS без необходимости устанавливать в систему ЦП, модули ОЗУ и дискретную графическую плату
Благодаря фирменной технологии GIGABYTE Q-Flash Plus для обновления микрокода BIOS Вам даже не нужно устанавливать в систему процессор, память, графическую плату и вызывать меню BIOS Setup. Просто загрузите с сервера GIGABYTE и сохраните на USB флэш-накопителе актуальную версию BIOS (измените имя сохраненного файла на gigabyte.bin), а затем нажмите специальную кнопку Q-Flash Plus. Немного терпения и все готово!
Шаг 1.
Подключите 24-контактный и 8-контактный кабели питания к соответствующим разъемам на материнской плате.
Шаг 2.
Загрузите файл микрокода BIOS материнской платы, измените имя файла на , сохраните переименованный файл на USB-накопитель и подключите его к порту USB Q-Flash.
Шаг 3.
Нажмите кнопку Q-FLASH PLUS, процедура обновления микрокода BIOS материнской платы стартует автоматически.
* Термины HDMI, HDMI High-Definition Multimedia Interface, фирменный стиль HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.
* Характеристики и внешний вид продукции могут различаться в зависимости от страны. Рекомендуем уточнять характеристики и внешний вид продукции, доступной в вашей стране, у местных дилеров. Цвета продукции могут отличаться от изображений на этом сайте из-за различий в цветопередаче и настройках монитора. Мы стремимся предоставлять максимально точную и полную информацию на момент публикации, но оставляем за собой право вносить изменения без предварительного уведомления.
