GA-9SISL
(rev. 1.2)
Discontinued
Intel® Atom™ C2750 SoC
- Mini-ITX form factor
- Intel® Atom™ C2750 SoC
- 4 x GbE LAN ports (Intel® I354)
- 4 x DIMM slots, up to 64GB UDIMM ECC 1600MHz
- 2 x SATA III 6Gb/s + 4 x SATA II 3Gb/s
- Aspeed® AST2400 remote management controller
-
The New Lightweight ChampionThe GA-9SISL delivers the revolutionary performance of the new Intel® Atom™ processors C2000 family on a platform including all the features required to be the new favorite choice for light and scalable server applications.
In addition to the excellent computing power and energy consumption ratio offered by the Intel® Atom™ C2750 processor, the GA-9SISL features:- 4 x regular DIMM slots supporting ECC memory. Cheaper and more flexible solution compared to SO-DIMM slots usually found on competing Mini-ITX products.
- 1 x PCIe x16 slot for additional storage or network features.
- 4 x Gigabit LAN ports for flexible network configurations.
- 1 separate management LAN port to access the board's remote management functions.
- A board placement optimized for rackmount integration. Also, its rear interface includes buttons and LEDs designed to match the maintenance workflow of such integration.
- 6 storage ports, which can be complemented with a storage PCIe card.
-
4th Gen Atom
![]()
* Zamieszczony materiał został udostępniony jedynie w celach informacyjnych. GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostępnionych informacji o produkcie bez wcześniejszego powiadomienia.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
SPECIFICATIONS
Form Factor
Mini-ITX
170W x 170D (mm)
170W x 170D (mm)
CPU
Intel® Atom™ Processor C2750
8 cores / 8 threads
2.4 - 2.6 GHz
4MB L2 cache
20W max. TDP
8 cores / 8 threads
2.4 - 2.6 GHz
4MB L2 cache
20W max. TDP
Socket
1 x BGA 1283
Chipset
-
Memory
4 x DIMM slots
Supports unbuffered ECC or non-ECC UDIMM modules
Supports single rank and dual rank UDIMM modules
Supports 1.35V and 1.5V modules
Up to 64GB
1600/1333MHz
Supports unbuffered ECC or non-ECC UDIMM modules
Supports single rank and dual rank UDIMM modules
Supports 1.35V and 1.5V modules
Up to 64GB
1600/1333MHz
LAN
4 x GbE LAN ports (Intel® I354)
1 x 10/100 management LAN
1 x 10/100 management LAN
Video
Integrated in Aspeed® AST2400
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Audio
-
SAS
-
SATA
2 x SATA III 6Gb/s ports
4 x SATA II 3Gb/s ports
4 x SATA II 3Gb/s ports
RAID
-
Expansion Slots
1 x PCIe x16 (Gen2 x16 bus) slot
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin 12V auxiliary power connector
1 x CPU fan header
1 x System fan header
2 x SATA III 6Gb/s ports
4 x SATA II 3Gb/s ports
1 x CMOS battery
1 x HDD back plane board header
1 x LED header
1 x Skip supervisor password jumper
1 x Clear CMOS jumper
1 x BIOS recovery jumper
1 x BMC jumper
1 x PMBUS header
1 x JTAG header
1 x Front panel header
1 x Front panel header (proprietary)
1 x SATA port DOM support jumper
1 x IPMB connector
1 x TPM header
1 x LPC header
1 x 8-pin 12V auxiliary power connector
1 x CPU fan header
1 x System fan header
2 x SATA III 6Gb/s ports
4 x SATA II 3Gb/s ports
1 x CMOS battery
1 x HDD back plane board header
1 x LED header
1 x Skip supervisor password jumper
1 x Clear CMOS jumper
1 x BIOS recovery jumper
1 x BMC jumper
1 x PMBUS header
1 x JTAG header
1 x Front panel header
1 x Front panel header (proprietary)
1 x SATA port DOM support jumper
1 x IPMB connector
1 x TPM header
1 x LPC header

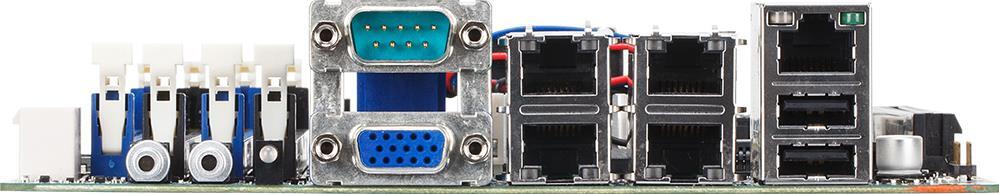

Rear I/O
1 x Power button with LED
1 x ID button with LED
1 x Status LED
1 x Serial
1 x VGA
5 x RJ45
2 x USB 2.0
1 x ID button with LED
1 x Status LED
1 x Serial
1 x VGA
5 x RJ45
2 x USB 2.0
TPM
1 x TPM header
OS Supported
Windows Server 2008 Enterprise R2 SP1 (x64)
Windows Server 2012 R2 (x64)
Red Hat Enterprise Linux 6.4 (x64)
SUSE Linux Enterprise Server 11.3 (x64)
Windows Server 2012 R2 (x64)
Red Hat Enterprise Linux 6.4 (x64)
SUSE Linux Enterprise Server 11.3 (x64)
Board Management
Aspeed® AST2400 management controller
Avocent® MergePoint IPMI 2.0 web interface:
- Network settings
- Network security settings
- Users control
- Services settings
- IPMI settings
- Sessions control
- LDAP settings
- Power control
-Voltages, fans and temperatures monitoring
- System event log
- Events management (platform events, trap settings, email settings)
- Serial Over LAN
- vKVM & vMedia (launch, configuration)
PSU Connectors
1 x 24-pin ATX main power connector
1 x 8-pin 12V auxiliary power connector
1 x 8-pin 12V auxiliary power connector
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Retail Packaging Content
1 x Driver CD
1 x I/O shield
2 x SATA II 3Gb/s cables (500mm)
1 x I/O shield
2 x SATA II 3Gb/s cables (500mm)
Reference Numbers
Retail: 9M9SISLMR-00
* Zamieszczony materiał został udostępniony jedynie w celach informacyjnych. GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostępnionych informacji o produkcie bez wcześniejszego powiadomienia.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
SUPPORT
Sterowniki
BIOS
Funkcja
Firmware
QVL
- All
- All
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows Server 2008 R2 64bit
- SuSE Linux Enterprise 11 Service Pack 2 64bit
- Red Hat Enterprise Linux Server 6.4 64bit
Chipset
Chipset
Wersja
Rozmiar
Data
Intel INF driver
Version : 9.4.3.1011
5.66 MB
May 13, 2014
OS: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit
LAN
LAN
Wersja
Rozmiar
Data
Intel® LAN Driver and Utility
Version : 18.8
78.49 MB
May 15, 2014
OS: Windows Server 2012 64bit,Red Hat Enterprise Linux Server 6.4 64bit,SuSE Linux Enterprise 11 Service Pack 2 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit
VGA
VGA
Wersja
Rozmiar
Data
VGA driver
Version : 0.98
26.52 MB
Feb 10, 2014
OS: Windows Server 2012 64bit,Red Hat Enterprise Linux Server 6.4 64bit,SuSE Linux Enterprise 11 Service Pack 2 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit
BIOS
Warning:
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
- All
- All
- Windows Server 2019
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows Server 2008 R2 64bit
- Linux
Funkcja
Opis
Wersja
Rozmiar
Data
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM CLI
Version : 1.00
125.66 MB
Jul 31, 2017
OS: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
