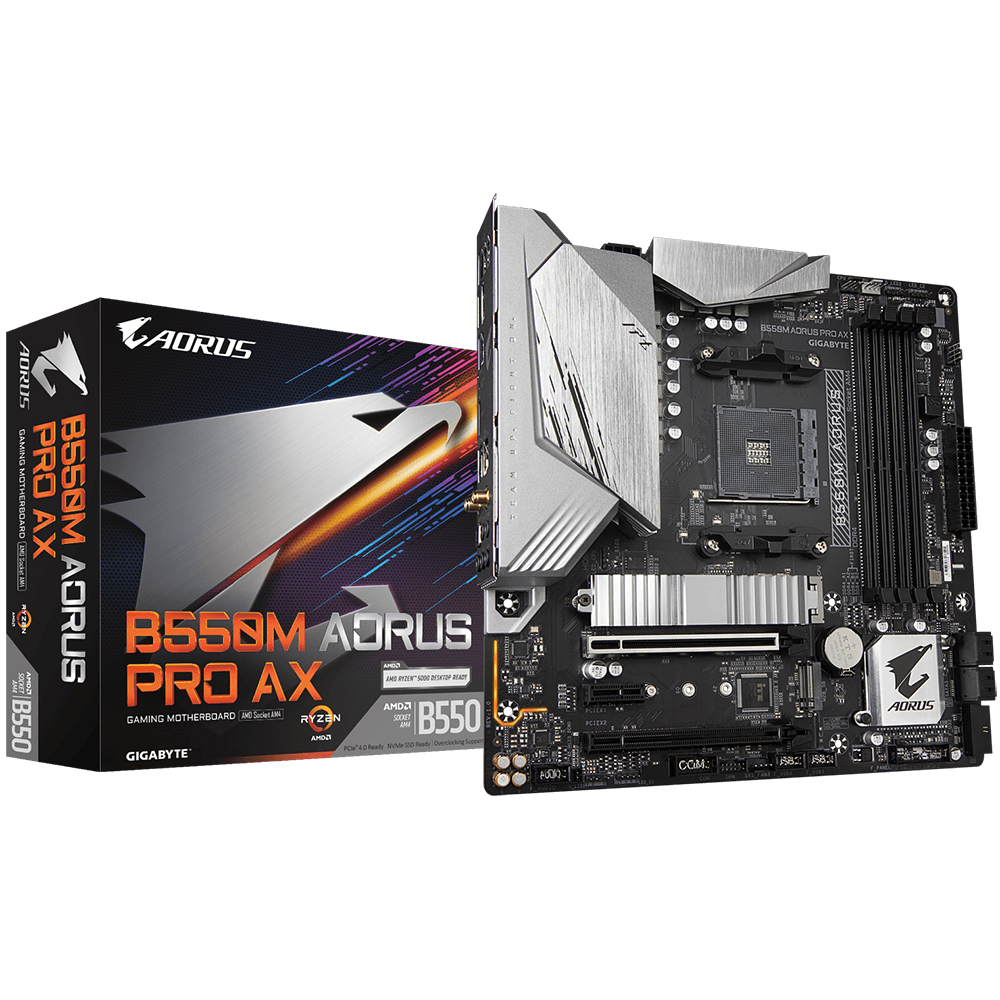

B550M AORUS PRO AX (Rev. 1.1)

Rev. 1.1Rev. 1.0
AMD B550 Chipset
ОписаниеСпецификацииПоддержкаНовости & НаградыWhere to Buy

Описание

Эксклюзивная схема питания
Непревзойденная производительность
Оригинальная схема охлаждения
Коммуникации будущего
Аудиоподсистема
Элегантность и эстетика
Концепция Ultra Durable
Возможности BIOS и ПО APP CENTER
Эксклюзивная схема питания
Непревзойденная производительность
Оригинальная схема охлаждения
Коммуникации будущего
Аудиоподсистема
Элегантность и эстетика
Концепция Ultra Durable
Возможности BIOS и ПО APP CENTER
1
DisplayPort
2
HDMI
3
Кнопка Q-Flash Plus
4
2.5 GbE LAN
5
USB 3.2 Gen2 Type-C™
6
AMD WiFi 6E 802.11ax & BT 5.2
7
Экранированный разъем PCIe x16
  1. Разъем PCIe 4.0
  2. Режим 1 x16
8
Технология AMP-UP Audio
  1. Кодек Realtek ALC1200
  2. Антишумовой экран
  3. High-End аудиоконденсаторы
9
RGB FUSION 2.0
  1. Разъем для адресуемых LED-линеек*2
  2. Разъем RGB LED*3
10
Дизайн Digital Twin Power (10*+2 фазы), цифровые компоненты DrMOS
  1. 50A DrMOS
  2. Высококачественные дроссели
    и конденсаторы
  3. 6-слойная печатная плата
  4. Плата UltraDurable
11
Высокоэффективное охлаждение
  1. Фирменный радиатор
  2. 5 Вт/мК термопрокладки LAIRD
12
Совместимость с процессорами AMD Ryzen™ 3-поколения
13
Цельнометаллические контакты
  1. ATX-разъем (24-контакта)
  2. 8-контактный разъем питания ЦП
14
Разъем USB 3.2 Gen1 Type-C™
15
Два разъема M.2
1. Радиатор M.2 Thermal Guard 22110
  1. Шинный интерфейс PCIe 4.0
  2. NVMe PCIe 4.0/3.0 x4 и SATA-накопители (линии ЦП)
2. 2280 M.2
  • NVMe PCIe 3.0 x4 и SATA (линии чипсета)
    • 16
    Smart Fan 5 + FAN STOP
    1. 5 разъемов для системных вентиляторов/помпы
    2. 6 термодатчиков
    Технология AMD StoreMI
    Материнские платы GIGABYTE B550-серии средствами технологии AMD StoreMI способны раскрыть потенциал Вашего ПК в полном объеме. Технология AMD StoreMI позволяет ускорить работу типовых устройств хранения, сокращая время загрузки данных и повышая эффективность эксплуатации дисковой подсистемы. Эта простая в применении утилита способна максимально эффективно использовать скоростные качества твердотельных накопителей в сочетании с большой емкостью, характерной для HDD-накопителей, позволяет увеличить скорость на операциях чтения/записи для типовых жестких дисков до уровня SSD-накопителей, а также существенно повысить быстродействие типовых устройств хранения данных, приближая характеристики рядовых офисных ПК к параметрам систем, ориентированных на производительность.

    Преимущества технологии AMD StoreMI:
    • Выполнять работу на ПК стало еще проще и гораздо быстрее
    • Минимальное время отклика и ускоренная загрузка ПК и приложений.
    • Быстродействие SSD-накопителя и емкость типового жесткого диска по доступной цене
    • Быстрый доступ к ключевым файлам на основе анализа поведения пользователя

    Подробная информация о технологии размещена на официальном сайте AMD по адресу: https://www.amd.com/en/technologies/store-mi
    Эксклюзивная схема питания
    Подсистема питания материнских плат GIGABYTE B550-серии на базе цифровых компонентов обеспечивает гарантированную работоспособность процессоров AMD Ryzen™ 3-поколения и других энергоемких компонентов платформы. По завершении многочисленных экспериментов и испытаний в заводских условиях GIGABYTE представляет уникальные материнские платы B550-серии, адресованные энтузиастам. Никаких компромиссов, никогда не останавливайтесь на достигнутом!
    12 фаз
    Дизайн Digital Twin Power
    Удвоенная толщина медного слоя
    Цифровой PWM-контроллер
    Компоненты DrMOS
    Твердотельные конденсаторы
    Разъемы питания ЦП
    Дизайн Digital Twin Power (10*+2 фазы)
    • Цифровой PWM-контроллер формирует напряжение питания ЦП требуемого качества.
    • Схема питания 10 + 2 фазы (силовые компоненты DrMOS, до 50 А нагрузки на фазу), каждая фаза питания напрямую подключается к ЦП, обеспечивая сбалансированное и эффективное энергопотребление. Максимальная нагрузка по току до 600 А, суммарно на все фазы.
    • Твердотельные конденсаторы позволяют сократить время переходных процессов и минимизируют пульсации.
    • Цельнометаллические контакты ATX-разъемов питания платы и ЦП
    Подсистема питания материнской платы B550M AORUS PRO AX спроектирована на базе цифрового VRM-модуля (дизайн Digital Twin Power, 10 + 2 фазы питания) в составе PWM-контроллера, силовых компонентов DrMOS и дросселей с ферритовым сердечником (все компоненты сертифицированы в рамках концепции Ultra Durable). Эти 100% цифровые контроллеры обеспечивают исключительную точность формирования сигналов питания для самых энергозатратных и чувствительных к энергообеспечению компонентов материнской платы, предоставляя возможность энтузиастам добиваться максимальной производительности применительно к процессорам AMD Ryzen™ 3-поколения.

    *5+5 фаз питания (параллельный дизайн)
    1. Цифровой PWM-контроллер Intersil
    2. Дизайн Digital Twin Power (10*+2 фазы), цифровые компоненты DrMOS, до 50 А нагрузки на фазу
    3. Твердотельные конденсаторы
    4. ATX-разъем питания ЦП (8 цельнометаллических контактов)
    Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).
    Непревзойденная производительность
    Растущий клиентский спрос на системы с максимальной производительностью – один из ключевых стимулов для инженеров GIGABYTE своевременно внедрять прогрессивные технологии и разрабатывать новые уникальные продукты. Адаптивная технология Daisy Chain на примере материнских плат B550-серии позволяет задействовать PCIe 4.0-компоненты нового поколения с целью модернизации платформы.
    Топология ОЗУ
    PCIe 4.0
    на уровне схемотехники
    2X M.2
    PCIe 4.0/3.0
    1. Разъем PCIe 4.0
    Повышенная пропцскная способность PCIe 4.0 x16/x8/x4*, низкий импеданс
    * Зависит от модели установленного процессора.
    2. M.2-разъем PCIe 4.0
    M.2-разъем PCIe 4.0 x4 с низким импедансом
    * Схемотехника PCIe Gen4, фактическая поддержка интерфейса зависит от конфигурации
    M.2 + M.2

    Последовательное чтение 6560 Мбайт/с, Последовательная запись 6669 Мбайт/с Скорость вращения
    Два M.2-разъема NVMe PCIe для SSD, поддержка RAID 0
    Скоростные SSD-массивы NVMe PCIe PCIe4.0 x4 + PCIe3.0 x4
    Материнские платы семейства AORUS B550-серии демонстрируют наилучшую совместимость с NVMe-накопителями и предоставляют расширенные возможности для организации скоростной дисковой подсистемы требуемой емкости. Благодаря уникальному дизайну и функционалу плат AORUS дисковые RAID-массивы демонстрируют рекордное быстродействие на операциях последовательного чтения до 6560 Мбайт/с, что предопределяет выбор в пользу AORUS как оптимальной платформы для современных высокопроизводительных ПК.
    Оригинальная схема охлаждения
    Стабильно высокое быстродействие и защита от перегрева гарантируются передовой системой охлаждения, в частности фирменными радиаторами Thermal Guard. Силовые МОП-транзисторы в составе подсистемы питания и M.2 SSD-накопители превосходно работают на материнских платах GIGABYTE B550-серии даже при полной загрузке. Комфортный температурный режим для компонентов – залог надежности всей системы.
    Система охлаждения
    Радиаторы Thermal Guard
    Smart Fan 5
    1. Предустановленная планка I/O-портов
    2. Радиатор охлаждения силовых МОП-транзисторов
    3. Радиаторы M.2 Thermal Guard
    Термозащита AORUS M.2 Thermal Guard
    Энергоэффективное решение GIGABYTE M.2 Thermal Guard
    Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.
    Термотроттлинг при повышении температуры
    Коммуникации будущего
    Флагманские продукты должны быть ориентированы на перспективу, чтобы система на их основе соответствовала требованиям прогрессивных технологий. Материнские платы AORUS B550-серии обеспечивают взаимодействие платформы с сетевой инфраструктурой и дисковой подсистемой нового поколения, гарантируя высокую скорость передачи данных.
    Контроллер 2.5GbE LAN
    AMD WIFI 6E 802.11ax
    Разъем USB Type-C™
    HDMI
    Интегрированный контроллер 2.5GbE LAN

    Быстрее в 2 раза
    Применение контроллера 2.5G LAN позволяет увеличить скорость передачи средствами сетевого соединения, по крайней мере, в два раза по сравнению с типовыми сетями 1GbE. Контроллер обладает всеми востребованными в играх и потоковом вещании функциями, работа в Интернет становится продуктивной и безопасной. Устройство обратно совместимо с Ethernet-протоколами 10/100/1000/2500 Мбит (стандартная розетка RJ-45).


    Разъем HDMI 2.1 для 4K / 60P / 21:9 / защита контента HDCP 2.3
    HDMI™ 2.1 – это мультимедийный интерфейс высокой четкости, обратно совместимый с версиями HDMI 2.0/ 1.4, который обеспечивает одновременную передачу средствами одного кабеля видеосигнала со скоростью до 48 Гбит/с (вдвое быстрее интерфейса предыдущего поколения). Средствами интерфейса можно одновременно передавать несколько видеопотоков в оригинальном для кинематографа формате 21: 9 (в указанном соотношении сторон снимается большинство фильмов), поддерживаются технологии Full HDR и HDCP 2.3 и обеспечивается наилучшее визуальное восприятие медиаконтента.
    Примечание: Вывод изображения средствами этого HDMI-порта возможен только в случае установки в систему ЦП AMD Ryzen™ нового поколения с интегрированным графическим ядром Radeon™.
    Hi-Fi аудиоподсистема
    Качество звука на фоне динамики игрового процесса высоко ценится в среде энтузиастов. Материнские платы B550-серии оснащены высококачественными компонентами аудиотракта, которые обеспечивают превосходное качество звучания. Эксклюзивная технология AORUS AMP-UP Audio – это идеальное решение для организации аудиоподсистемы, адресованное самым взыскательным пользователям и меломанам.


    High-End аудиоконденсаторы
    На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.
    Антишумовой экран
    Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.
    Элегантность и эстетика
    Средствами фирменной функции RGB FUSION 2.0 материнские платы B550-серии предусматривают возможность подключения и управления встроенными и внешними светодиодными линейками и/или устройствами AORUS с RGB-подсветкой, а также адресуемыми ARGB LED-линейками, с целью придать ПК и его окружению уникальный, неповторимый облик.
    Приложение RGB Fusion 2.0
    Функция RGB Fusion
    Приложение RGB Fusion
    Многозональное световое шоу
    Теперь, когда появилась возможность выбрать предпочтительный вариант из обширного перечня готовых профилей, либо самостоятельно создать свой уникальный профиль, пользователи могут организовать подсветку ПК сообразно их представлениям о стиле. Благодаря полноценной поддержке RGB-линеек и функционалу переработанного приложения RGB Fusion 2.0 пользователи получили доступ к управлению всеми светодиодами, задействованными в подсветке материнской платы и ее окружения.
    Примечание: Примеры световых эффектов приведены исключительно в целях демонстрации. Возможность задействовать те или иные эффекты зависит от модели материнской платы.
    Интуитивно понятный пользовательский интерфейс и расширенный функционал приложения RGB Fusion 2.0 позволяют быстро и максимально эффективно настроить подсветку любого совместимого с данной технологией устройства. Объединяйте в одну схему подсветки материнскую плату и графический 3D-ускоритель, периферийные устройства и другие компоненты, придайте Вашему игровому ПК уникальный неповторимый облик и поделитесь персональными профилями с друзьями. Новый режим подсветки <Игра> позволяет применить доступные световые эффекты к выбранным игровым приложениям, помогая сделать развлечения на ПК еще более интерактивными и приобрести неоценимый игровой опыт.
    Мгновенная синхронизация
    Индивидуальные настройки к Вашим услугам

    Приложение GIGABYTE RGB Fusion
    Cделайте так, чтобы ваш компьютер засиял словно произведение искусства, друзьям на зависть! С помощью мобильного приложения GIGABYTE RGB Fusion пользователи могут наблюдать и управлять подсветкой собственного игрового ПК. Выполнить поставленную задачу стало намного проще, поскольку настроить цветовую гамму и выбрать скорость переходов, применительно к различным режимам, теперь можно без участия клавиатуры и монитора.
    Концепция Ultra Durable
    Безупречная репутация продуктов GIGABYTE во многом обусловлена неукоснительному соблюдению передовых отраслевых стандартов качества на всех стадиях производственного процесса. В этом контексте уместно напомнить, что элементная база для материнских плат B550-серии – это исключительно высококачественные компоненты и комплектующие, в том числе, прочные и надежные колодки портов и элементы крепления.
    Экраны портов PCIe
    Цельнометаллические контакты
    Кнопка Q-Flash Plus
    Защита Ultra Durable™ для портов PCI Express
    Армированные PCIe-разъемы
    В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.
    Цельнометаллические контакты
    На материнских платах AORUS B550-серии установлены разъемы питания ATX24 В и ATX12 В с цельнометаллическими контактами, которые обеспечивают надлежащие параметры питания ключевых компонентов вне зависимости от уровня нагрузки.
    Преимущества цельнометаллических контактов
    1. Увеличенная площадь соприкосновения для электроконтакта
    2. Масса металла выдерживает большую нагрузку и лучше рассеивает тепло
    3. Высокая надежность и продолжительный срок службы
    Кнопка Q-Flash Plus
    Обновите микрокод BIOS без необходимости устанавливать в систему ЦП, модули ОЗУ и дискретную графическую плату
    Возможности BIOS и ПО APP CENTER
    Актуальное программное обеспечение органично дополняет аппаратную составляющую ПК. В комплект поставки материнских плат B550-серии входят несколько полезных фирменных приложений с интуитивно понятным интерфейсом, которые помогут организовать работу и управление ключевыми компонентами и параметрами материнской платы.
    BIOS
    Пакет APP Center
    Easy Tune
    @BIOS
    Сводная информация о системе
    BIOS
    Новый пользовательский интерфейс
    На экран режима EASY MODE выводится важнейшая информацию об оборудовании – частота ЦП и системной памяти, объем модулей ОЗУ, температура, напряжение питания и многое другое.
    Предпочтения пользователя
    Возможность добавить часто используемые опции в персональное меню для быстрого доступа.
    Информация о дисковой подсистеме
    Информация о всех подключенных к системе накопителях (интефейсы/разъемы SATA, PCIe и M.2)
    Сделанные изменения
    Указываются все внесенные пользователем изменения перед сохранением и выходом из BIOS Setup. Возможность быстро оценить характер изменений.
    Кривая калибровки Load Line
    Наглядное отображение параметров калибровки средствами интуитивно понятного графического изображения кривой нагрузки.
    Центр приложений APP Center
    GIGABYTE APP CENTER – это центр управления всеми утилитами и драйверами устройств материнских плат GIGABYTE. Средствами APP CENTER пользователь может выбрать из списка перечень необходимых для установки приложений, загружать актуальные версии утилит и драйверов и многое другое.
    EasyTune™
    Приложение GIGABYTE EasyTune™ – это простая в освоении фирменная утилита, которая позволяет выполнить тонкую настройку параметров системы, в частности отрегулировать напряжение питания и частоту ЦП и модулей ОЗУ в среде Windows. Благодаря функции Smart Quick Boost одним щелчком кнопки мыши можно инициировать процедуру оверклокинга в автоматическом режиме, добиваясь прироста производительности системы, когда это необходимо.
    @BIOS
    Фирменное приложение GIGABYTE @BIOS позволяет обновлять микрокод BIOS материнской платы в среде ОС Windows, помочь в этом начинающим пользователям призван дружественный графический интерфейс утилиты. Средствами @BIOS можно автоматически загрузить актуальную версию BIOS с серверов GIGABYTE или воспользоваться заранее подготовленным файлом с микрокодом BIOS, предварительно скопированным на флэш-накопитель и дисковую подсистему ПК. Кроме того, утилита @BIOS предоставляет возможность сохранить текущую версию BIOS в файл, восстановить предыдущий микрокод BIOS из образа, а также создать резервную копию BIOS, сохранив ее в образе.
    Обозреватель SIV
    Фирменное приложение System Information Viewer – это ключевой элемент в составе ПО GIGABYTE, которое позволяет оценить текущее состояние системы. Мониторинг параметров базовых компонентов (в частности, тактовый генератор и процессор), выбор предпочтительной скорости вращения вентиляторов из перечня доступных профилей, оповещение пользователя при превышении пороговой температуры или возможность вести журнал учета поведения, а также быстрый просмотр информации о системе.
    XSplit Gamecaster + Broadcaster: руководство к действию
    Поделитесь с друзьями незабываемыми впечатлениями от прохождения того или иного эпизода игры с помощью XSplit Gamecaster + Broadcaster! Полностью оптимизированная процедура интеграции в социальные сети и интерактивное общение в режиме реального времени – оставайтесь в эпицентре событий, не теряя нитей игры. Всего один щелчок кнопкой мыши, и все ваши действия в игре переместят видеопоток в Twitch. Управляйте игрой как профи!

    * * Бесплатная лицензия на XSplit Gamecaster + Broadcaster категории Premium сроком действия на 14 дней.

    Подробнее

    * Термины HDMI, HDMI High-Definition Multimedia Interface, фирменный стиль HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.
    * Характеристики и внешний вид продукции могут различаться в зависимости от страны. Рекомендуем уточнять характеристики и внешний вид продукции, доступной в вашей стране, у местных дилеров. Цвета продукции могут отличаться от изображений на этом сайте из-за различий в цветопередаче и настройках монитора. Мы стремимся предоставлять максимально точную и полную информацию на момент публикации, но оставляем за собой право вносить изменения без предварительного уведомления.
