B650E EAGLE WIFI6E

B650E EAGLE WF6E
ОписаниеСпецификацииПоддержкаНовости & НаградыГалереяWhere to Buy

Описание

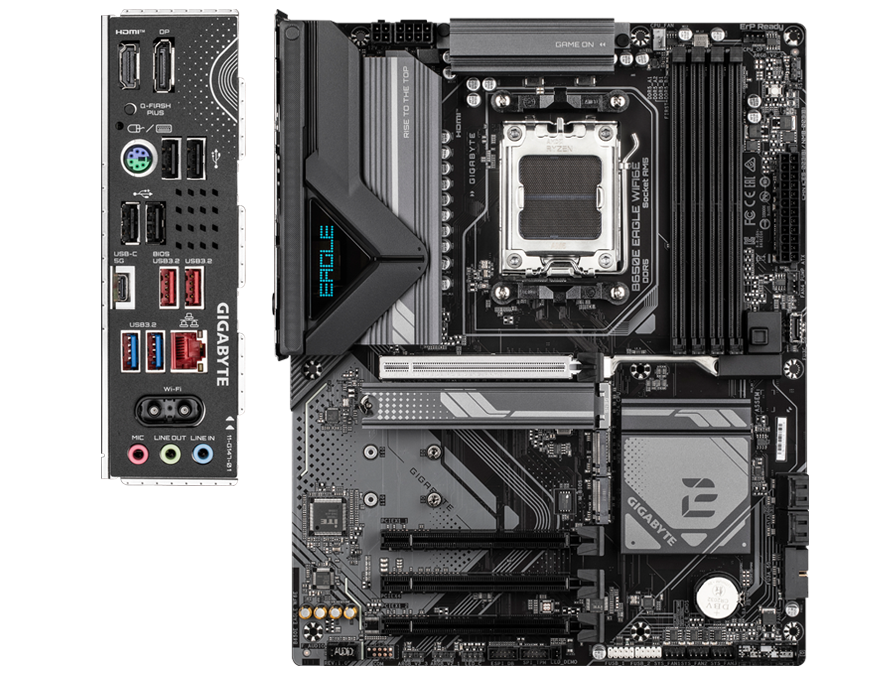

СЕРИЯ VISUAL

B650 EAGLE WIFI6E

ПРЕИМУЩЕСТВА

  • Цельнометаллические контакты ATX-разъема питания ЦП (8 + 4 контактов)

  • 4* USB 2.0

  • 2*USB 3.2 Gen2

  • Порт DisplayPort / 1*HDMI

  • 1*USB 3.2 Gen1 Type-C

  • 2.5 GbE LAN

  • Высокоэффективное охлаждение

    • Фирменный радиатор зоны VRM
      и силовых МОП-транзисторов
    • Термопрокладки 5 Вт/м·К
    • Планка секции портов ввода/вывода

  • Три слота M.2 для высокоскоростных накопителей

    • 1*PCIe 5.0+2*PCIe 4.0 M.2
    • 1 разъем M.2 и радиаторы Thermal Guard

  • Hi-Fi аудиоподсистема

    • Аудиоразъемы(8 каналов)
    • Антишумовой экран
    • High-End аудиоконденсаторы

  • Цифровой VRM модуль, схема питания 8+2+2 фазы

    • 6-слойная печатная плата
    • Совместимость с PCIe 5.0

  • Разъем AM5
    Процессор серии AMD Ryzen™

  • ATX-разъем (24-контакта)

  • Разъемы SMD DIMM 2-канальный режим работы ОЗУ DDR5

  • Передний порт USB 3.2 Gen 1

  • Smart Fan 6

    • 6 FAN-разъемов с функцией PWM/DC
    • Вариативность режимов работы вентиляторов

  • Передний порт USB 3.2 Gen 1 Type-C®

  • Фиксатор PCIe EZ-Plus

  • 4*SATA 6Гбит/с

  • RGB FUSION

    • 3 коннектора для адресуемой LED-подсветки
    • 1 коннектор для RGB LED-подсветки

  • Q-FLASH PLUS

  • Wi-Fi 6E 802.11ax с технологией WIFI EZ-Plug

  • 2*USB 3.2 Gen1

  • 1 слот PCIe 5.0 x16

  • 1 слот PCIe 4.0 x4

    2 слота PCIe 3.0 x1

    Исключительная производительность

    Материнские платы GIGABYTE семейства Ultra Durable™ – это контроль качества на всех стадиях производственного процесса, высоконадежная элементная база, максимальная производительность и долговечность конечного продукта.

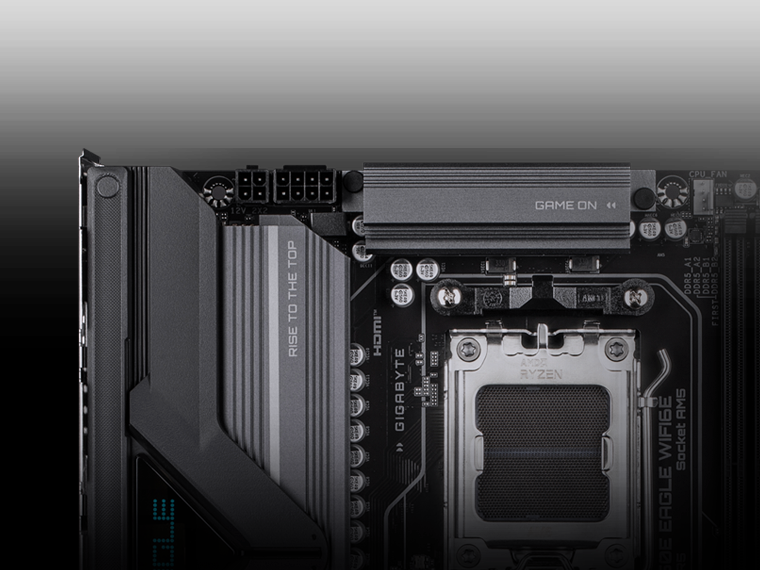

    Цифровой VRM модуль

    Оптимальный дизайн VRM-модуля, элементная база высочайшего качества.

    • Схема питания 8+2+2 фазы, силовые компоненты DrMOS.
    • Поддержка новейших ЦП, повышенная производительность системы и максимальная масштабируемость аппаратного обеспечения.
    * Все изображения приведены исключительно в целях ознакомления.

    Поддержка EXPO и XMP-профилей

    Разгон ОЗУ DDR5 до 8200 МГц | Профили EXPO и XMP*

    Оцените экстремальный потенциал подсистемы памяти в составе высоконадежной платформы GIGABYTE.

    * Разгонный потенциал модулей ОЗУ и поддержка XMP-профиля могут варьироваться в зависимости от конфигурации аппаратного обеспечения.
    * Перечень валидированных модулей указан в разделе <Перечень совместимых устройств>.
    Функциональность изделия зависит от конкретной модели.

    Экранирование и защита от помех ОЗУ

    Трассировка проводников подсистемы памяти реализована средствами внутреннего слоя печатной платы, при этом шина заземления надежно защищает всю подсистему от внешних помех.

    Поддержка EXPO и XMP-профилей

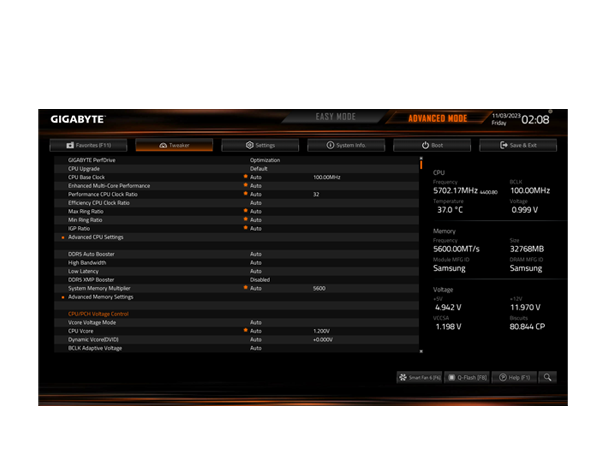

    Вариативность напряжения питания

    Эксклюзивные алгоритмы GIGABYTE способны помочь повысить быстродействие подсистемы памяти и задействовать разгонный потенциал модулей ОЗУ за счет комплексного преобразования параметров, характерных для режима Native, в особый профиль для режима ОС применительно к конкретному комплекту модулей памяти DDR5.


    Безопасный режим

    Материнская плата обеспечивает фиксированный номинал напряжения питания 5 В для оригинальных МС памяти DDR5 (до преобразования), при этом номинал управляющего напряжения для PMIC задан величиной 1,1 В

    • Разблокировка безопасного Native режима для модулей ОЗУ DDR5 средствами PMIC в программируемый режим, контроль напряжения питания модулей Native DDR5 в широком диапазоне.
    • Поддержка всех поставщиков МС памяти, максимальная совместимость
      • * Разгонный потенциал модулей ОЗУ зависит от аппаратной составлящей конкретной пользовательской системы

    Поддержка EXPO и XMP-профилей

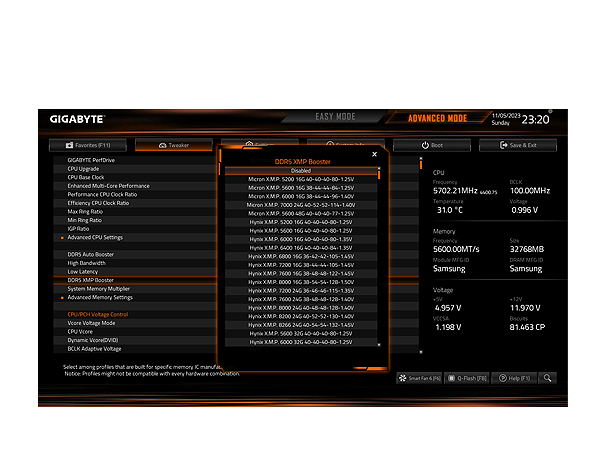

    Оптимальная совместимость для разгона памяти

    Максимальная гибкость настроек: материнские платы GIGABYTE AM5 поддерживают модули памяти AMD EXPO™ и Intel® XMP. Автоматическое распознавание профилей и их активация через меню BIOS позволяют легко раскрыть потенциал разгона памяти.

    Поддержка EXPO и XMP-профилей

    Режим DDR5 Auto Booster

    Одним щелчком кнопки мыши автоматически повышайте частоту оригинальных модулей ОЗУ DDR5 до 5000 МГц, когда система работает в режиме повышенной нагрузки

    Поддержка EXPO и XMP-профилей

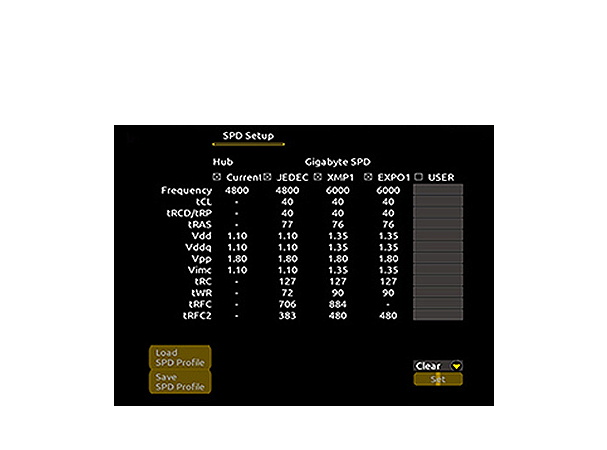

    Персонализированный профиль для AMD EXPO™ и Intel® XMP 3.0

    Разгон памяти - легко: создавайте персонализированные SPD-профили для модулей Native/XMP 3.0 или активируйте предварительно настроенные конфигурации в разделе пользовательских профилей XMP 3.0.


    - Эмуляция быстродействия:

    • На основе заданных пользователем параметров частоты и таймингов

    - Пользовательский профиль можно:

    • - сохранить и удалить
    • - загрузить локально или с/на внешнее запоминающее устройство
    • - перенести на другой компьютер
    • - выложить онлайн, чтобы поделиться своими параметрами памяти

    Охлаждение

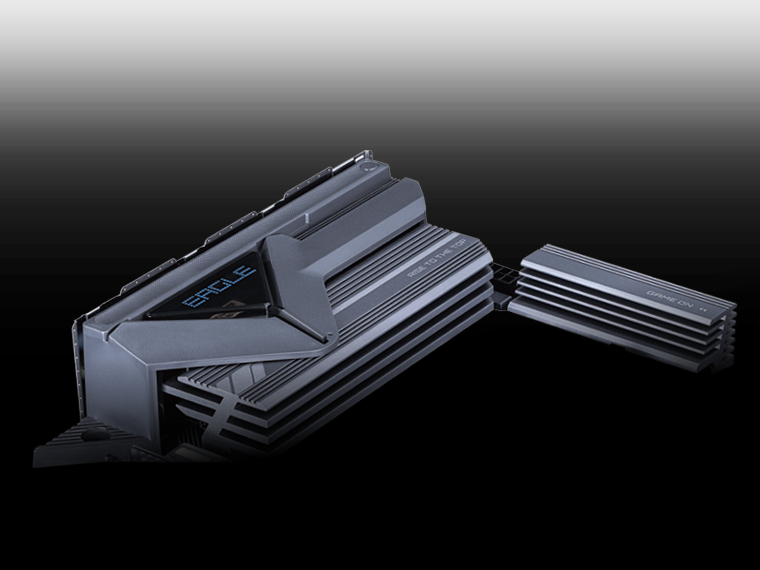

    Радиаторы VRM-модуля

    3-кратный прирост полезной площади
    Увеличенная в 3 раза полезная площадь поверхности по сравнению с типовыми радиаторами. Эффективный отвод тепла из зоны МОП-транзисторов.

    Цельный конструктив радиатора
    TMOS - подлинный цельный радиатор. Его конструктив и значительная площадь поверхности повышают эффективность охлаждения по сравнению с радиаторами составной конструкции конкурентов.

    Охлаждение

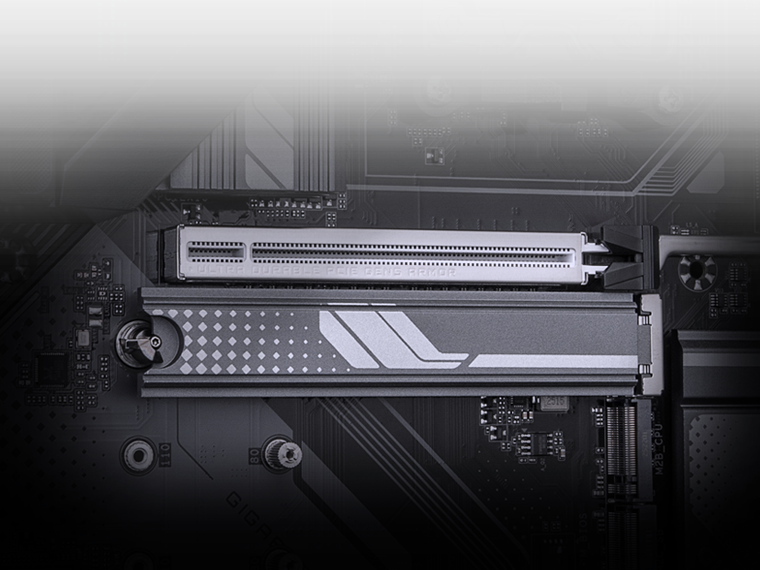

    Радиаторы M.2 Thermal Guard

    Фирменные радиаторы M.2 Thermal Guard призваны предотвратить падение производительности высокоскоростных твердотельных SSD-накопителей вследствие перегрева, помогают эффективно рассеивать тепло, формируя комфортный температурный режим для дисковой подсистемы.

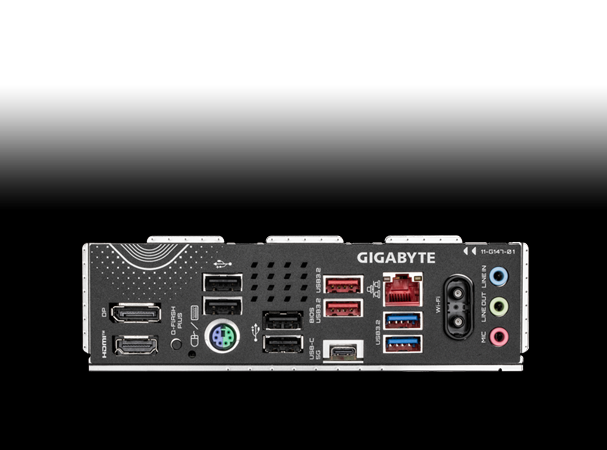

    Мост в будущее

    Уникальный арсенал аппаратных средств для интеграции системы в состав сетевой инфраструктуры нового поколения и оперативного взаимодействия с широким спектром устройств хранения данных.

    802.11ax Wi-Fi 6E

    Новый стандарт беспроводного подключения 802.11ax Wi-Fi 6E с выделенным диапазоном 6 ГГц обеспечивает быстродействие устройств в составе беспроводной сети на Гбит-скоростях, плавную передачу видеопотоков, расширенные игровые возможности, минимизацию обрыва соединения и реальную скорость обмена данными на уровне 2,4 Гбит/с. Кроме того, в рамках реализованного стандарта Bluetooth 5, на фоне возросшего быстродействия, радиус уверенного приема/передачи увеличился в 4 раза (по сравнению с возможностями стандарта Bluetooth 4.2).

    * Все изображения приведены исключительно в целях ознакомления.
    Узнать больше

    Преимущества Wi-Fi 6E

    • - Выделенный спектр в диапазоне 6 ГГц без интерференции и помех
    • - Пропускная способность возросла в 4 раза, встроенными средствами предусмотрено устранение коллизий в сети, в частности, в зоне одновременного функционирования большого количества устройств
    • - Повышенная эффективность соединения и улучшенное взаимодействие с сетевыми клиентами

    Быстродействие Wi-Fi 6E подарит Вам незабываемые VR впечатления!

    Устройства стандарта Wi-Fi 6E демонстрируют более высокую скорость Wi-Fi соединения, минимальные задержки и увеличенное время автономной работы для VR-устройств. Таким образом, потоковое вещание VR-игр средствами беспроводной сети между ПК и VR-устройством происходит без задержек и артефактов, на фоне достойного качества транслируемого видеоконтента.
    • Стандарт Wi-Fi 6E по сравнению с Wi-Fi 5 обеспечивает…
    • 40% повышенное быстродействие и плавность отображения контента в играх/потоковое вещание
    • 50% более высокое разрешение игрового видеоконтента
    • Увеличенное время автономной работы для VR-устройств

    Преимущества устройств стандарта Wi-Fi 6E

    Одна из основных проблем, с которой сталкиваются пользователи современных Wi-Fi устройств – загруженность спектра, поскольку значительное количество функционирующего оборудования задействует частоты 2,4 ГГц и 5 ГГц, что в итоге приводит к ненадежности соединения и снижению скорости передачи данных. Устройства стандарта Wi-Fi 6E (функционально расширенная версия стандарта Wi-Fi 6) способны задействовать выделенный диапазон 6 ГГц, что на практике означает возможность организовать передачу данных на новой частоте в расширенном спектральном диапазоне применительно к устройствам нового поколения. Благодаря характерным особенностям и преимуществам стандарта Wi-Fi 6E, пользователи в полной мере могут оценить возросшую скорость и помехозащищенность соединения, а также высокий уровень полезного сигнала.

    GbE LAN

    Технология Gigabit Ethernet (GbE) обеспечивает скорость передачи данных до 1 Гбит/с — в десять раз выше традиционного Fast Ethernet (100 Мбит/с). Это гарантирует плавный стриминг, ускоренный обмен данными и эффективную работу сетевых приложений.

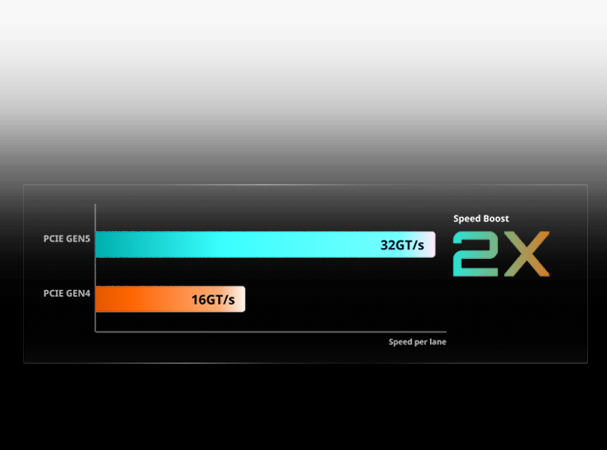

    PCIe Gen5

    Технология PCIe 5.0 удваивает скорость передачи данных относительно PCIe 4.0: 32 ГТ/с на канал против 16 ГТ/с у PCIe 4.0. Увеличенная пропускная способность особенно важна для современных видеокарт, накопителей и ИИ-акселераторов.

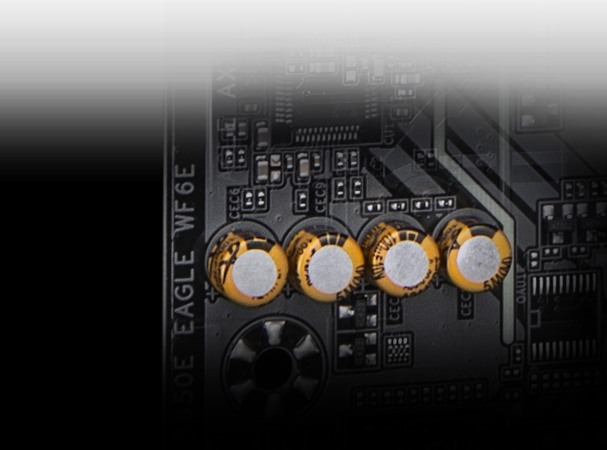

    Hi-Fi аудиоподсистема

    * Все изображения приведены исключительно в целях ознакомления.

    Идеальная платформа для самостоятельной сборки

    Инновационный дизайн конструктива, интуитивно понятный пользовательский интерфейс ПО и оболочки BIOS Setup, все необходимые условия для проектирования персональной системы, обладающей уникальным стилем.

    Фиксатор PCIe EZ-Plus

    Фиксатор PCIe EZ-Plus

    Лёгкое извлечение видеокарты одним нажатием.

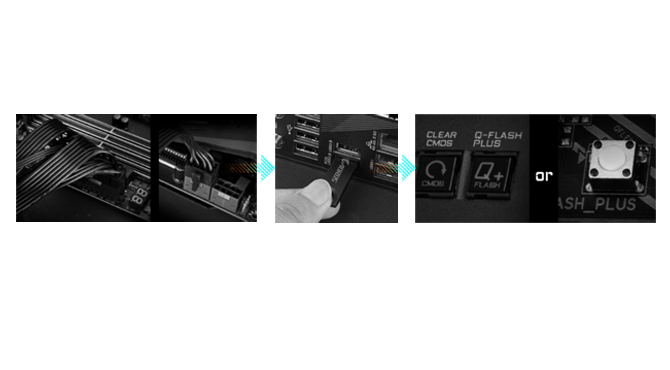

    Кнопка Q-Flash Plus

    Кнопка Q-Flash Plus

    Обновите микрокод BIOS, не устанавливая в систему ЦП, модули ОЗУ дискретную графическую плату.

    • Шаг 1: Подключите 24-контактный и 8-контактный кабели питания к соответствующим разъемам на материнской плате.
    • Шаг 2: Загрузите файл микрокода BIOS материнской платы и измените название на . Сохраните переименованный файл на USB-накопитель (файловая система FAT32). Установите USB-накопитель в USB-порт Q-FLASH PLUS.
    • Шаг 3: Нажмите кнопку Q-FLASH PLUS, процедура обновления микрокода BIOS материнской платы стартует автоматически.

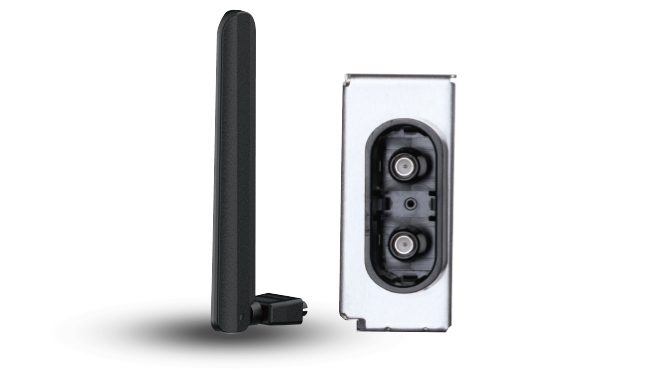

    Разъем WIFI EZ-Plug

    Разъем WIFI EZ-Plug

    Провода обеих антенн объединены в одном адаптере, который легко подключается к разъему платы.

    Разгонный потенциал

    Разгонный потенциал

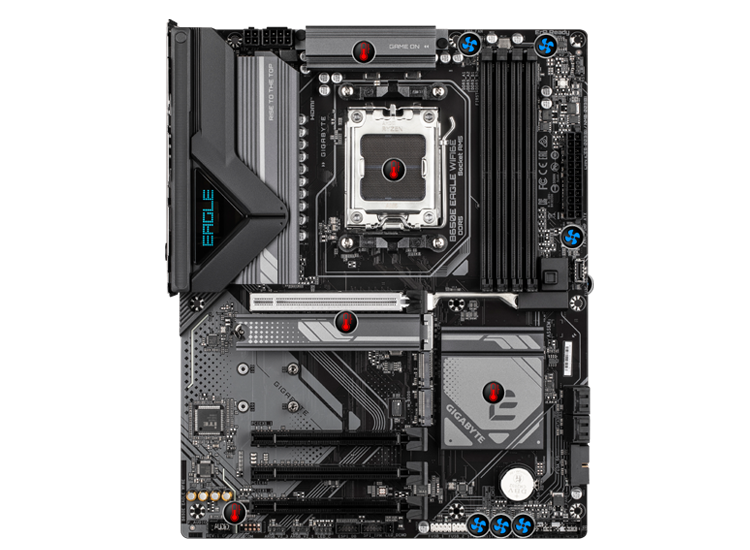

    Smart Fan 6

    Smart Fan 6

    В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима. Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.

    • Совместимость с устройствами повышенной мощности: Каждый FAN-разъем поддерживает функцию PWM/DC и предусматривает возможность подключения помпы системы жидкостного охлаждения (потребляемая мощность до 24 Вт /12 В x 2 А), защита от перегрузки по току).
    • Высокоточный контроль: Несколько точек контроля температуры/скорости вращения вентилятора для активации оптимальной профиля кривой
    • Два варианта настройки: Режимы Slope/Stair для различных пользовательских сценариев
    • Функция Fan Stop: Вентилятор полностью остановится по достижении пороговой температуры, указанной пользователем

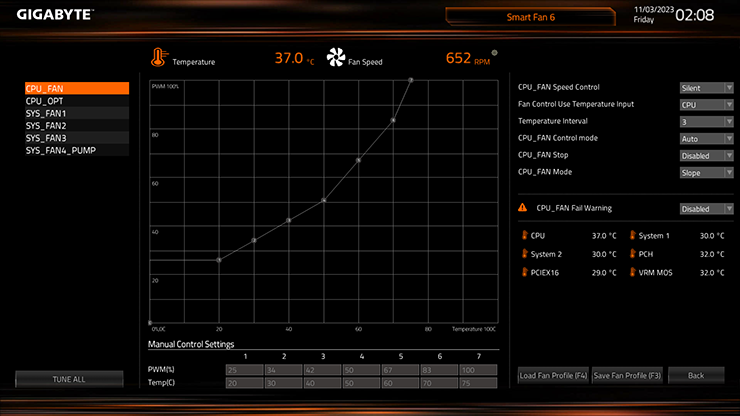

    Smart Fan 6 BIOS UI

    Smart Fan 6 BIOS UI
    • Расширенный интерфейс управления системами охлаждения: Количество контрольных точек увеличено с 5 до 7, что позволяет оптимальным образом настроить режим работы вентиляторов средствами визуального контроля и управления на соответствующем графике пользовательского интерфейса.
    • Графический режим Slope/Stair: Режимы функционирования вентиляторов можно быстро активировать, задействовав опции Slope или Stair, применительно к выбранному пользователем сценарию. Режим Slope (наклонный график) представляет собой традиционную и интуитивно понятную линейную зависимость скорости вращения вентилятора. Добавленный нелинейный режим Stair (лестничный график) дает возможность поддерживать вентилятору одинаковую скорость вращения в заданном температурном интервале.
    • Предустановки пользователя: Опытным пользователям адресована возможность вручную указать скорость вращения вентиляторов для более слаженного управления системой охлаждения.
    • Утилита EZ Tuning: Средствами тонкой настройки параметров EasyTune можно указать 4 контрольных точки для коррекции температуры и скорости вращения вентилятора, а функционал Smart Fan 6 поможет быстро сформировать рабочую кривую поведения системных вентиляторов.
    • Профиль работы вентилятора: Профиль кривой FAN может быть сохранен в BIOS ROM, изменения вступят в силу после сохранения настроек и перезагрузки ПК.

    Примечание: Изображения приведены исключительно в ознакомительных целях, внешний вид реальных продуктов может отличаться в зависимости от модели.

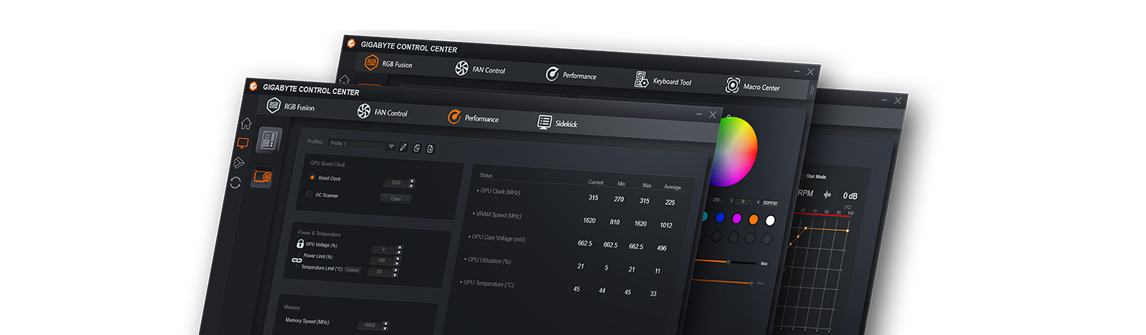

    Приложение GIGABYTE Control Center

    Приложение GIGABYTE Control Center

    унифицированный программно-аппаратный комплекс, применимый ко всем продуктам производства компании GIGABYTE.

    • - Интуитивно понятный пользовательский интерфейс
    • - Модульный принцип управления
    • - AАвтоматическое обновление
    Узнать больше

    * Термины HDMI, HDMI High-Definition Multimedia Interface, фирменный стиль HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.
    * Характеристики и внешний вид продукции могут различаться в зависимости от страны. Рекомендуем уточнять характеристики и внешний вид продукции, доступной в вашей стране, у местных дилеров. Цвета продукции могут отличаться от изображений на этом сайте из-за различий в цветопередаче и настройках монитора. Мы стремимся предоставлять максимально точную и полную информацию на момент публикации, но оставляем за собой право вносить изменения без предварительного уведомления.
