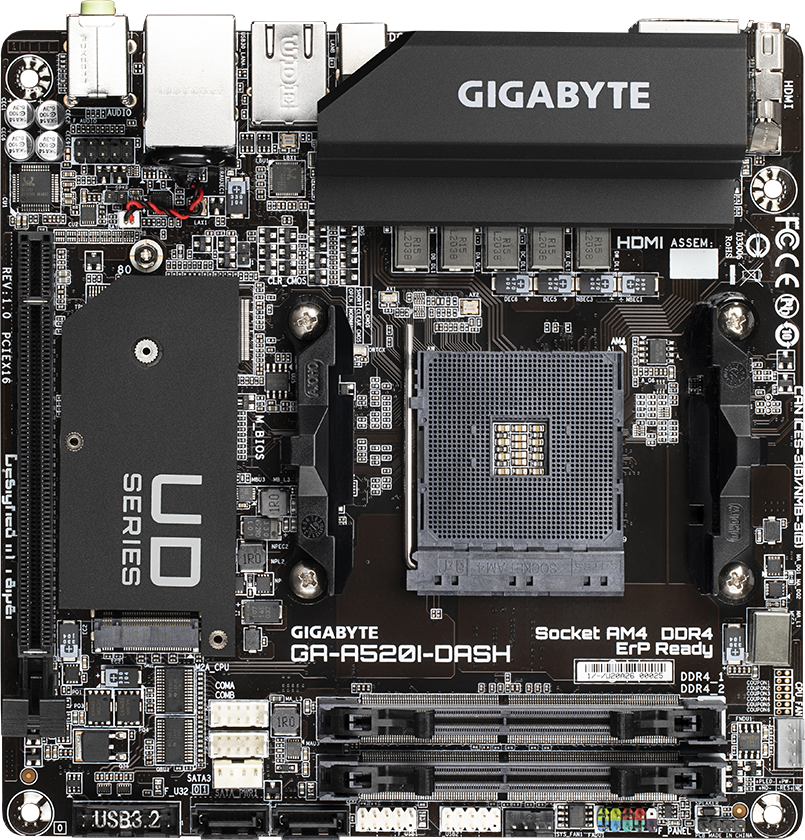

GA-A520I-DASH (Rev. 1.0)

AMD A520 chipset

Сравнить

Описание

HDMI

Порты DisplayPort *2

Разъем питания 19 В/6 А

Порт Realtek DASH LAN (функция управления с консоли)

Порт контроллера Realtek Gaming GbE LAN (управление сетевым трафиком)

8-канальный кодек HD Audio

Встроенный 3-Вт
усилитель аудиоподсистемы

Контроллер TPM 2.0

Цифровой VRM-модуль (5 целевых фаз питания, DrMOS)

• Силовые компоненты DrMOS (нагрузка до 55 A)
• Высококачественные дроссели
и конденсаторы
• 10-слойная печатная плата

Разъем AM4 ЦП AMD Ryzen™

2 SO-DIMM разъема для модулей ОЗУ DDR4 (2-канальный режим)

Разъем портов USB 2.0 *2

Порты SATA3 *2

Разъем COM-портов RS232 *2

Разъем M.2 NVMe PCIe 3.0 x4

Разъем порта USB 3.2 Gen1 *1

Интегрированный контроллер Infineon TPM 2.0

Микросхема TPM (доверенный платформенный модуль) призвана сохранить приватность данных и обеспечить безопасность функционирования системы в составе сетевой инфраструктуры, в частности, применительно к персональным накопителям, электронной почте, а также файловой системе и среде окружения клиент-сервер. На уровне программно-аппаратного комплекса TPM-модуль способен обезопасить процедуру передачи потоков данных и предоставить защиту информации встроенными средствами криптографии.

2 контроллера Realtek LAN, функционал DASH и устойчивое сетевое соединение

Архитектура управления аппаратным обеспечением для настольных и мобильных платформ (DASH) Standard — это набор спецификаций, в котором в полном объеме задействованы спецификации Web-сервисов (WS-Management), обеспечивающих управление онлайн-службами на базе стандартов для настольных и мобильных клиентских систем. Средствами DASH, благодаря стандартам нового поколения, в рамках внеполосного соединения можно организовать безопасное удаленное управление настольными и мобильными платформами.

Микросхема Realtek RTL8118 GbE LAN – это высокопроизводительный сетевой контроллер для игровых ПК, наделенный возможностью автоматически распределять ресурсы полосы пропускания сетевого интерфейса, с целью обеспечить наивысший приоритет для назначенного приложения, в том числе игрового. Контроллер обладает всеми востребованными функциями, благодаря которым работа в Интернет становится продуктивной и безопасной.

Индустриальный стандарт для защиты LAN-портов от статического электричества и пробоя

Для защиты от электростатики в материнских платах GIGABYTE применяются микросхемы, запас прочности которых в 3 раза выше типовых ИС. Это помогает надежно защитить материнскую плату и ее компоненты от повреждений, вызванных статическим электричеством. Материнские платы GIGABYTE также оснащены специальными микросхемами, которые обеспечивают защиту материнской платы и ПК в целом от перенапряжений и превышения мощности в случае перебоев с электропитанием.

M.2-разъем для NVMe PCIe Gen3 x4 накопителей

Материнские платы GIGABYTE адресованы энтузиастам, которые практикуют применение M.2-технологических решений с целью наиболее полно раскрыть потенциал дисковой подсистемы.

ЗАЩИТА ОТ ОКИСЛОВ СЕРЫ

Соединения серы в воздухе могут воздействовать на планарные компоненты (в частности, резисторы), создавая химические соединения, способные вызвать короткое замыкание. Если это произойдет, материнская плата не сможет функционировать. Устанавливая резисторы, устойчивые к воздействию окислов серы, компания GIGABYTE предлагает качественно новый уровень защиты Ultra Durable своих изделий.

Устойчивая к влажности печатная плата

Влажность негативным образом влияет на срок службы ПК. Известно, что содержание влаги в воздухе изменяется в зависимости от сезона. Проблема влажности окружающей среды для системных плат GIGABYTE семейства Ultra Durable™ не актуальна, поскольку стекловолокно нового поколения, на базе которого производятся печатные платы для изделий GIGABYTE, способно эффективно противостоять влаге. Прогрессивная технология производства печатных плат предусматривает применение в качестве основы принципиально нового стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Таким образом, влаге гораздо труднее проникнуть во внутренние слои, чем на печатной плате традиционного дизайна. Предложенное решение обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью.

Защищённые от влияния высоких температур силовые транзисторы Low RDS(on)

На системных платах GIGABYTE установлены силовые транзисторы Low RDS(on), которые отличает повышенная энергоэффективность и пониженное теплорассеивание. Таким образом, без ущерба для производительности системы, удается сэкономить электроэнергию, ресурсы конечных пользователей и защитить окружающую среду.

Порты видеоинтерфейсов

Насладитесь просмотром качественного HD-контента на мониторе и телевизоре благодаря портам цифровых видео интерфейсов.

* Предусмотрена возможность одновременного подключения до 3 дисплеев. Актуальность функции зависит от модели установленного в системе ЦП.

Экранное разрешение 4K (Ultra HD)

Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, формат оперирует 4000 пикселей по горизонтальной оси, более чем в 4 раза превышая плотность пикселей формата Full HD. Материнские платы GIGABYTE обеспечивают на аппаратном уровне вывод изображения в формате 4K средствами встроенного в гибридный APU-процессор графического ядра AMD Radeon® и видеоинтерфейса HDMI.

HDMI™ - мультимедийный интерфейс нового поколения

HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу средствами одного кабеля видеосигнала со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонентов без сжатия и трансляция цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.

* Термины HDMI, HDMI High-Definition Multimedia Interface, фирменный стиль HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.

* Характеристики и внешний вид продукции могут различаться в зависимости от страны. Рекомендуем уточнять характеристики и внешний вид продукции, доступной в вашей стране, у местных дилеров. Цвета продукции могут отличаться от изображений на этом сайте из-за различий в цветопередаче и настройках монитора. Мы стремимся предоставлять максимально точную и полную информацию на момент публикации, но оставляем за собой право вносить изменения без предварительного уведомления.
