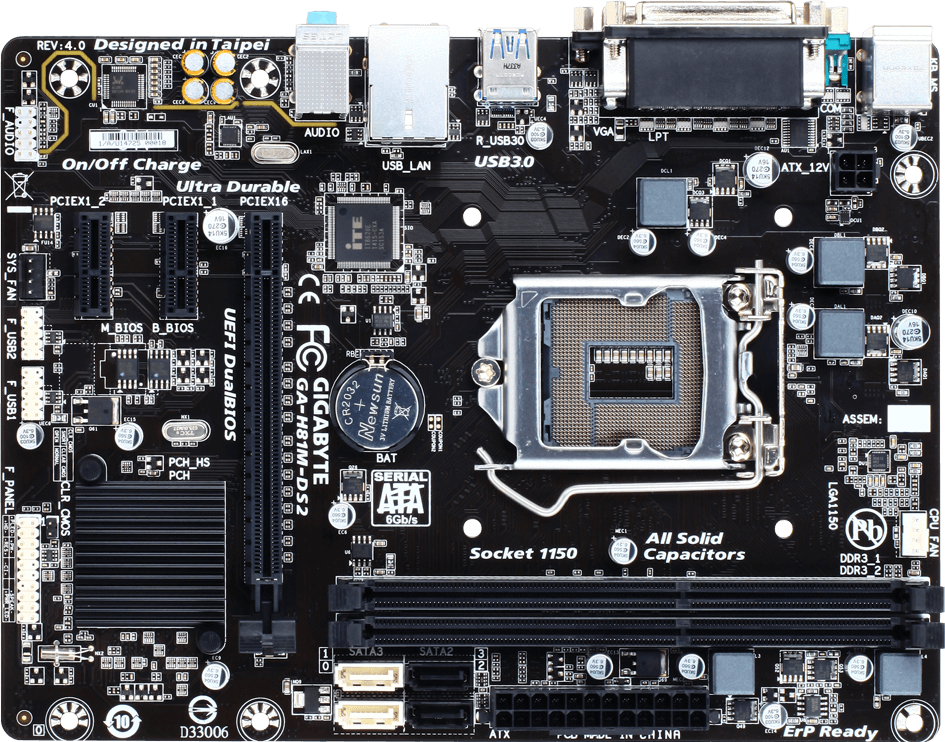

GA-H81M-DS2 (Rev. 4.0)

Rev. 4.0Rev. 1.0Rev. 2.0Rev. 2.1Rev. 3.0Rev. 3.1Rev. 4.1
Intel® H81 Chipset
OverviewSpecificationsSupportNews & AwardsWhere to Buy

Specifications

  • Procesor
    1. Podrška za Intel® Core™ i7 procesore/Intel® Core™ i5 procesore/Intel® Core™ i3 procesore/
      Intel® Pentium® procesore/Intel® Celeron® procesore sa soketom LGA1151
    2. Količina L3 keša varira u zavisnosti od procesora
    Molimo vas da pogledate "Listu Podržanih Procesora" za više informacija.
  • Čipset
    1. Intel® H81 Express čipset
  • Memorija
    1. 2 x DDR3 DIMM soketi podržavaju do 16 GB sistemske memorije
    2. * Zbog ograničenja 32-bitne verzije Windows operativnog sistema, kada je instalirano više od 4 GB memorije, iskorišćena memorija će biti manja od one koja je fizički instalirana.
    3. Dual channel memorijska arhitektura
    4. Podrška za DDR3 1600/1333 MHz memorijske module
    5. Podržava non-ECC memorijske module
    6. Podržava Extreme Memory Profile (XMP) memorijske module
    *Molimo vas da pogledate "Listu podržanih memorija" za više informacija
  • Integrisana grafika
    1. 1 x D-Sub port, podržava maksimalnu rezoluciju od 1920x1200
    Maksimalna deljena memorija od 1 GB
  • Audio
    1. Realtek® audio kodek
    2. Audio visoke definicije
    3. 2/4/5.1/7.1-kanala
      *Da bi ste konfigurisali 7.1 audio, morate posedovati HD prednji panel sa audio modulom i da aktivirate opciju za više kanala kroz audio driver.
  • LAN
    1. Realtek® gigabitni LAN čip (10/100/1000 Mbit)
  • Slotovi za proširenje
    1. 1 x PCI Express x16 slot, radi kao x16
    2. 2 x PCI Express x1 slota (Svi PCI Express slotovi zadovoljavaju PCI Express 2.0 Standard.)
  • Interfejs za skladištenje podataka
    1. 2 x SATA 6Gb/s konektora (SATA3 0/1)
    2. 2 x SATA 3Gb/s konektora (SATA2 2/3)
  • USB
    1. 2 x USB 3.0/2.0 porta na zadnjem panelu
    2. 6 x USB 2.0/1.1 portova (2 porta na zadnjem panelu, 4 porta dostupna preko internih USB priključaka)
  • Interni I/O konektori
    1. 1 x 24-pin ATX glavni konektor za napajanje
    2. 1 x 4-pin ATX 12V konektor za napajanje
    3. 2 x SATA 6Gb/s konektora
    4. 2 x SATA 3Gb/s konektora
    5. 1 x konektor za CPU ventilator
    6. 1 x konektor za sistemski ventilator
    7. 1 x konektor za prednji panel
    8. 1 x front panel audio priključak
    9. 2 x USB 2.0/1.1 interna konektora
    10. 1 x Clear CMOS džamper
  • Zadnji panel I/O
    1. 1 x PS/2 port za miša
    2. 1 x PS/2 port za tastaturu
    3. 1 x paralelni port
    4. 1 x Serijski Port
    5. 1 x D-Sub port
    6. 2 x USB 3.0/2.0 porta
    7. 2 x USB 2.0/1.1 porta
    8. 1 x RJ-45 port
    9. 3 x audio džeka
  • I/O kontroler
    1. iTE® I/O Controller čip
  • H/W nadgledanje
    1. Detekcija napona sistema
    2. Detekcija sistemske i CPU temperature
    3. Detekcija brzine CPU/sistemskih ventilatora
    4. CPU/System upozorenje pregrevanja
    5. Upozorenje o prestanku rada CPU/sistemskih ventilatora
    6. Kontrola brzine sistemskog ventilatora i procesora
    7. * Da li je kontrola brzine ventilatora podržana zavisi od vrste instaliranog hladnjaka.
  • BIOS
    1. 2 x 32 Mbit flash
    2. Licencirani AMI EFI BIOS
    3. Podrška za DualBIOS™
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Ostale mogućnosti
    1. * Dostupne aplikacije u APP Centru mogu varirati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije takođe mogu varirati u zavisnosti od specifikacija matične ploče.
    2. @BIOS™
    3. EasyTune
    4. Podržava EZ Setup
    5. USB Bloker
    6. Pametno vremensko zaključavanje
    7. Podržava Smart Recovery 2
    8. Podržava ON/OFF punjenje
    9. Podržava Q-Flash
    10. Podrška za Xpress Install
  • Softver u paketu
    1. Norton® Internet Security (OEM verzija)
  • Operativni sistem
    1. Podrška za Windows 10/8.1/8/7
  • Veličina
    1. Micro ATX format; 22,6 cm x 17 cm
  • Napomena
    1. Usled drugačije podrške za Linux od strane vendora za čipset, molimo vas da drajvere za Linux skinete sa sajta proizvođača čipseta.
    2. Većina proizvođača hardvera/softvera više ne nude drajvere za Win9X/ME/2000/XP. Ukoliko su drajveri obezbeđeni od strane proizvođača, mi ćemo ih ažurirati na GIGABYTE web sajtu.
  • Procesor
    1. Podrška za Intel® Core™ i7 procesore/Intel® Core™ i5 procesore/Intel® Core™ i3 procesore/
      Intel® Pentium® procesore/Intel® Celeron® procesore sa soketom LGA1151
    2. Količina L3 keša varira u zavisnosti od procesora
    Molimo vas da pogledate "Listu Podržanih Procesora" za više informacija.
  • Čipset
    1. Intel® H81 Express čipset
  • Memorija
    1. 2 x DDR3 DIMM soketi podržavaju do 16 GB sistemske memorije
    2. * Zbog ograničenja 32-bitne verzije Windows operativnog sistema, kada je instalirano više od 4 GB memorije, iskorišćena memorija će biti manja od one koja je fizički instalirana.
    3. Dual channel memorijska arhitektura
    4. Podrška za DDR3 1600/1333 MHz memorijske module
    5. Podržava non-ECC memorijske module
    6. Podržava Extreme Memory Profile (XMP) memorijske module
    *Molimo vas da pogledate "Listu podržanih memorija" za više informacija
  • Integrisana grafika
    1. 1 x D-Sub port, podržava maksimalnu rezoluciju od 1920x1200
    Maksimalna deljena memorija od 1 GB
  • Audio
    1. Realtek® audio kodek
    2. Audio visoke definicije
    3. 2/4/5.1/7.1-kanala
      *Da bi ste konfigurisali 7.1 audio, morate posedovati HD prednji panel sa audio modulom i da aktivirate opciju za više kanala kroz audio driver.
  • LAN
    1. Realtek® gigabitni LAN čip (10/100/1000 Mbit)
  • Slotovi za proširenje
    1. 1 x PCI Express x16 slot, radi kao x16
    2. 2 x PCI Express x1 slota (Svi PCI Express slotovi zadovoljavaju PCI Express 2.0 Standard.)
  • Interfejs za skladištenje podataka
    1. 2 x SATA 6Gb/s konektora (SATA3 0/1)
    2. 2 x SATA 3Gb/s konektora (SATA2 2/3)
  • USB
    1. 2 x USB 3.0/2.0 porta na zadnjem panelu
    2. 6 x USB 2.0/1.1 portova (2 porta na zadnjem panelu, 4 porta dostupna preko internih USB priključaka)
  • Interni I/O konektori
    1. 1 x 24-pin ATX glavni konektor za napajanje
    2. 1 x 4-pin ATX 12V konektor za napajanje
    3. 2 x SATA 6Gb/s konektora
    4. 2 x SATA 3Gb/s konektora
    5. 1 x konektor za CPU ventilator
    6. 1 x konektor za sistemski ventilator
    7. 1 x konektor za prednji panel
    8. 1 x front panel audio priključak
    9. 2 x USB 2.0/1.1 interna konektora
    10. 1 x Clear CMOS džamper
  • Zadnji panel I/O
    1. 1 x PS/2 port za miša
    2. 1 x PS/2 port za tastaturu
    3. 1 x paralelni port
    4. 1 x Serijski Port
    5. 1 x D-Sub port
    6. 2 x USB 3.0/2.0 porta
    7. 2 x USB 2.0/1.1 porta
    8. 1 x RJ-45 port
    9. 3 x audio džeka
  • I/O kontroler
    1. iTE® I/O Controller čip
  • H/W nadgledanje
    1. Detekcija napona sistema
    2. Detekcija sistemske i CPU temperature
    3. Detekcija brzine CPU/sistemskih ventilatora
    4. CPU/System upozorenje pregrevanja
    5. Upozorenje o prestanku rada CPU/sistemskih ventilatora
    6. Kontrola brzine sistemskog ventilatora i procesora
    7. * Da li je kontrola brzine ventilatora podržana zavisi od vrste instaliranog hladnjaka.
  • BIOS
    1. 2 x 32 Mbit flash
    2. Licencirani AMI EFI BIOS
    3. Podrška za DualBIOS™
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Ostale mogućnosti
    1. * Dostupne aplikacije u APP Centru mogu varirati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije takođe mogu varirati u zavisnosti od specifikacija matične ploče.
    2. @BIOS™
    3. EasyTune
    4. Podržava EZ Setup
    5. USB Bloker
    6. Pametno vremensko zaključavanje
    7. Podržava Smart Recovery 2
    8. Podržava ON/OFF punjenje
    9. Podržava Q-Flash
    10. Podrška za Xpress Install
  • Softver u paketu
    1. Norton® Internet Security (OEM verzija)
  • Operativni sistem
    1. Podrška za Windows 10/8.1/8/7
  • Veličina
    1. Micro ATX format; 22,6 cm x 17 cm
  • Napomena
    1. Usled drugačije podrške za Linux od strane vendora za čipset, molimo vas da drajvere za Linux skinete sa sajta proizvođača čipseta.
    2. Većina proizvođača hardvera/softvera više ne nude drajvere za Win9X/ME/2000/XP. Ukoliko su drajveri obezbeđeni od strane proizvođača, mi ćemo ih ažurirati na GIGABYTE web sajtu.
