SPECIFICATIONS

Dimensions (WxHxD, mm)
2U
430 x 87 x 710
Motherboard
CPU
Intel® Xeon® E5-2600 V3 processors supported
Intel® Xeon® E5-2600 V4 processors supported
NOTE: If only 1 CPU is installed, some PCIe, memory, network or I/O functions might be unavailable.
Socket
2 x LGA 2011-3
Mounting pitch: square ILM (80x80mm)
Max. length of M4 screw threads: 3.7mm
Screws longer than 3.7mm might damage the motherboard
Chipset
Intel® C612
Memory
24 x DIMM slots
DDR4 memory supported only
Quad channel memory architecture
RDIMM modules up to 32GB supported
LRDIMM modules up to 64GB supported
3DS LRDIMM modules up to 128GB supported
1.2V modules: 1600/1866/2133/2400 MHz
LAN
2 x GbE LAN ports (Intel® I350-BT2)
1 x 10/100/1000 management LAN
Video
Integrated in Aspeed® AST2400
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Audio
-
Storage
12 x 3.5" hot-swappable HDD/SSD bays
2.5" HDD/SSD supported
Default configuration supports:
4 x SATA drives
8 x SAS drives
or
8 x SATA drives
4 x SAS drives
(SAS via third party HBA)
SATA
Total 10 x SATA III 6Gb/s ports
2 x Mini-SAS (for 8 x SATA III 6Gb/s ports)
2 x SATA III 6Gb/s ports
SAS
-
RAID
Intel® SATA RAID 0/1/10/5
Peripheral Drives
-
Expansion Slots
3 x Riser cards:
- 1 x CRS2120
  * 1 x PCI-e x16 slot (Gen3 x16 or x8)
  * 1 x PCI-e x8 slot (Gen3 x0 or x8)
- 1 x CRS2121
  * 1 x PCI-e x8 slot (Gen3 x0 or x8)
  * 1 x PCI-e x16 slot (Gen3 x16 or x8)
- 1 x CRS2140
  * 1 x PCI-e x16 slot (Gen3 x16 or x8)
  * 1 x PCI-e x8 slot (Gen3 x0 or x8)
  * 1 x PCI-e x8 slot (Gen3 x8 or x4)
  * 1 x PCIe x8 slot (Gen3 x0 or x4)

1 x PCIe mezzanine type H (Gen3 x8 bus) slot
Internal I/O
1 x 14-pin ATX main power connector
3 x 8-pin ATX 12V power connectors
3 x 4-pin ATX 12V power connectors
2 x Mini-SAS ports
2 x SATA III 6Gb/s ports
2 x CPU fan headers
5 x System fan headers
1 x USB 3.0 header
1 x Front panel header
1 x HDD back plane board header
1 x Chassis intrusion header
1 x PLD header
1 x TPM header
1 x JTAG header
1 x ME update jumper
1 x ME recovery jumper
1 x Clear CMOS jumper
1 x S3 mask jumper
1 x BMC RFB jumper
1 x IPMB connector

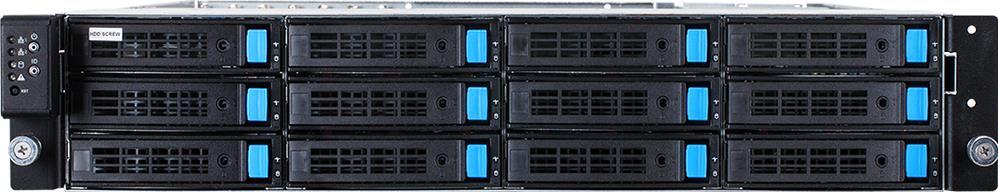

Front I/O
1 x Power button with LED
1 x ID button with LED
2 x LAN activity LEDs
1 x HDD activity LED
1 x System status LED
1 x Reset button

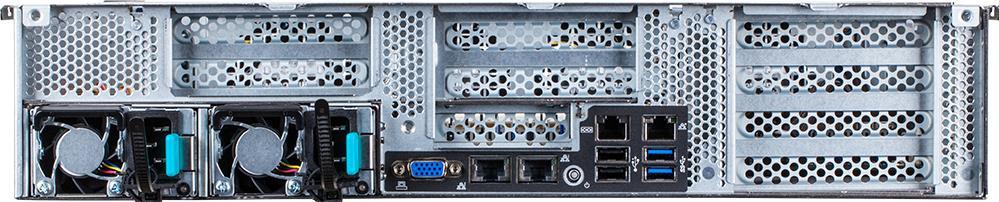

Rear I/O
2 x USB 3.0
2 x USB 2.0
3 x RJ45
1 x VGA
1 x Serial
1 x ID button with LED
Backplane I/O
12 x SAS/SATA ports
TPM
1 x TPM header
Power Supply
2 x 800W redundant PSUs
80 PLUS Platinum

AC input:
- 100-127V/ 9.9A, 47-63Hz
- 200-240V/ 4.79A, 47-63Hz

DC output:
- 800W
System Management
Aspeed® AST2400 management controller
Avocent® MergePoint IPMI 2.0 web interface:
  • Network settings
  • Network security settings
  • Users control
  • Services settings
  • IPMI settings
  • Sessions control
  • LDAP settings
  • Power control
  • Voltages, fans and temperatures monitoring
  • System event log
  • Events management (platform events, trap settings, email settings)
  • Serial Over LAN
  • vKVM & vMedia (launch, configuration)
OS Compatibility
Windows Server 2008 R2 (x64)
Windows Server 2012 (x64)
Windows Server 2012 R2 (x64)
Windows Server 2016

Red Hat Enterprise Linux 6.7 (x86/x64)
Red Hat Enterprise Linux 7.2 (x64)

SUSE Linux Enterprise Server 11.4 (x86/x64)
SUSE Linux Enterprise Server 12 (x64)

Ubuntu 12.04 LTS (x86/x64)
Ubuntu 14.04 LTS (x86/x64)

VMware ESXi 5.1 U2
VMware ESXi 5.5 U2
VMware ESXi 6.0 U1
Weight
18 kg
System Fans
4 x 80x80x38mm (14'900rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Dimensions
982 x 588 x 268 mm
Packaging Content
1 x R280-F3C
1 x Driver CD
2 x CPU heatsinks
1 x Rail kit
Part Numbers
Barebone package: 6NR280F3CMR-00
Spare parts:
- Rail kit: 25HB2-086300-I0R
- CPU heatsink: 25ST1-353200-T4R
- Back plane board: 9CBP20C0NR-00
- Power supply: 25EP0-208000-D0S
- Screws for 1 x HDD: 25KSD-130041-S0R
- Riser card - CRS2140: 9CRS2140NR-00
- Riser card - CRS2120: 9CRS2120NR-00
- Riser card - CRS2121: 9CRS2121NR-00
* Materialele oferite aici sunt doar pentru referinţă. GIGABYTE îşi rezervă dreptul de a modifica sau revizui continutul oricând fără notificare prealabilă.
* Perfomanţa prezentată este bazată pe valorile teoretice maxime ale interfeţei de la vendorii respectivi de Chipset-uri sau de la organizaţiile ce au definit specificaţiile interfeţei. Perfomanţele reale pot varia în funcţie de sistem.
* Toate mărcile inregistrate şi logo-urile sunt proprietatea deţinătorilor respectivi.
* Datorită arhitecturii standard PC, o anumită cantitate de memorie este rezervată pentru sistem şi de aceea mărimea actuală a memoriei este mai mică decât cea indicată.

SUPPORT

  • Choose your OS
  • Choose your OS
  • Windows Server 2016 64bit
  • Windows Server 2012 R2 64bit
  • Windows Server 2012 64bit
  • Windows Server 2008 R2 64bit
  • Ubuntu 14.04 LTS x86
  • Ubuntu 14.04 LTS x64
  • Ubuntu 12.04 LTS x86
  • Ubuntu 12.04 LTS x64
  • SLES 12 x64
  • SLES 11.4 x86
  • SLES 11.4 x64
  • RHEL 7.2 x64
  • RHEL 6.7 x86
  • RHEL 6.7 x64
LAN
LAN
Versiune
Mărime
Dată
Intel® LAN Driver and Utility
Version : 20.7
242.15 MB
2016.03.30
sistemul de operare: Ubuntu 14.04 LTS x86,Ubuntu 14.04 LTS x64,RHEL 6.7 x86,RHEL 6.7 x64,RHEL 7.2 x64,Ubuntu 12.04 LTS x86,Ubuntu 12.04 LTS x64,SLES 11.4 x86,SLES 11.4 x64,SLES 12 x64
SATA RAID
SATA RAID
Versiune
Mărime
Dată
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 4.5.0.1333
3.59 MB
2016.03.31
sistemul de operare: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit
Intel® Rapid Storage Technology enterprise (Intel® RSTe)
Version : 4.5.0.1333
18.62 MB
2016.03.31
sistemul de operare: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 4.6.0.1085
7.41 MB
2017.03.22
sistemul de operare: Windows Server 2016 64bit
BIOS
Descriere
Versiune
Mărime
Dată
Security update for 2019.2 Intel Platform Update (IPU)
[1] Update Microcode:Hasswell-EP M6F306F2_00000043,Broadwell-EP MEF406F1_0B000038
[2] Update ACM :SINIT 3.1.3
[3] Update Update SPS 03.01.03.72.0
Version : R16
13.23 MB
2019.12.06
Atenţie:
Deoarece rescrierea de BIOS este potential riscantă, dacă nu aveţi probleme folosind versiunea curentă de BIOS, este recomandat să nu rescrieţi BIOS-ul. Rescrieţi BIOS-ul cu atenţie. O rescriere incorecta de BIOS poate rezulta în erori de funcţionare a sistemului.

Ce înseamnă BETA?
BETA descrie o nouă versiune care este stabilă dar care este posibil sa nu includă toate caracteristicile produsului final. În timpul acestei faze testăm noi caracteristici şi adunăm date de la clienţi pentru a ne asigura ca produsele noastre ofera cea mai bună experienţă posibilă.

  • Choose your OS
  • Choose your OS
  • Windows Server 2019
  • Windows Server 2016 64bit
  • Windows Server 2012 R2 64bit
  • Windows Server 2012 64bit
  • Windows Server 2008 R2 64bit
  • Ubuntu
  • Linux CentOS
  • Linux
Utilitar
Descriere
Versiune
Mărime
Dată
GSM CLI
Version : 1.00
125.66 MB
2017.08.01
sistemul de operare: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Ubuntu,Windows Server 2016 64bit
